Как проводятся испытания пожарных гидрантов: периодичность и методы проверки

Техническая проверка пожарных гидрантов на водоотдачу и работоспособность строго регламентирована, так как ПГ по НПБ должны пребывать в режиме постоянной готовности.

Материалы по теме:

1. ГОСТы:
   • Р 53961;
   • 8220 (не действует, но в п. 8.6 и других СП 8 есть ссылки);
   • Р 53250 (учитывают, так как колонка, это часть ПГ);
2. СП 8.13130 (нормы давления, противопожарного водоснабжения, что должен обеспечивать ПГ);
3. СП 31.13330 (акт. ред. СНиП 2.04.02-84, наружное водоснабжение);
4. ст. 55 Пост. N 390 (Противопожарный режим);
5. ТУ на изделия, например: 4854-036-09864185-2013, 8024-014-96950580-2009;
6. Справочник руководителя тушения пожара (расчет расхода);
7. Инструкция по содержанию и эксплуатации ПГ (авт. Серебров А. В.), Методика испытаний внутреннего п/п водопровода (ВНИИПО, Л.М. Мешман и др.), то же других авторов, например, авт. В. А. Малахов (краткая подача формул, методов испытаний).

Что и зачем испытывают в гидрантах

Способы тестирования ПГ имеют свой порядок, технику. По КОСГУ подстатья 226, по ОКПД 2 идентификатор 84.25.11.120.

Вид (пункт Госстандарта Р 53961)	Меры, цель
При приеме-сдаче (п. 8.3)	Делает изготовитель. Итоги вписывают в ТД, изделие допускается к поставкам. Объем: визуальная проверка по КД с актом осмотра; резьба ниппеля; раб. давл.; прочность, герметичность; слив.
Периодические (п. 8.4)	Первое – при приемочной процедуре, затем – на протяжении эксплуатации. Результаты значимые для изготовителя (для продолжения производства) и приемке по тем же документам. Это основные испытания на работоспособность. Объем – предыдущий пункт плюс следующее: ход маховика; люфты; число оборотов штанги; усилие; мех. прочность клапана; твердость квадратного торца штанги; гидросопротивление; взаимозаменяемость, крепление узлов; габариты, размеры, масса.
Типовые (п. 8.5)	При изменениях в конструкции, материалов, технологий. Производит завод. После мероприятия вносят изменения в ТД.
На надежность (п. 8.6)	Механическое воздействие, количество циклов, предельных нагрузок, сохранность.

Отдельно выделяют испытания на водоотдачу пожарного гидранта (литры или см³ за единицу времени). Обязательность закреплена в ст. 55 Противопожарного режима. Применяют гидротестеры, специальные контрольно-измерительные механизмы с манометрами, патрубками.

Испытание на водоотдачу показывает:

• производительность (может уменьшаться вследствие отложений, протечек на трубах);
• способность обеспечить расход на наружное пожаротушение по СП 8.13130, итог влияет на расчет техники, стволов, насосов.

Таблицы NN 2, 3 ГОСТ Р 53961 (испытания проводятся в указанной последовательности)
Наименование проверки (испытания)	Пункты раздела ГОСТ Р 53961
	Техн. требования	Методы
Приемо-сдаточные (табл. 2)
1 Внешний осмотр; проверка на соответствие КД	5.2.1 (таблица 1, показатели 1-3); 5.3.7, 5.5, 5.6, 5.8, 5.9, 5.11, 5.12	9.4
2 Проверка резьбы ниппеля	5.3.6, 5.3.7, 5.9	9.4, 9.10
3 Проверка рабочего давления	5.2.1 (таблица 1, показатель 1)	9.5
4 Проверка прочности корпуса гидранта, герметичности соединений и уплотнений	5.3.1, 5.3.2	9.6
5 Проверка сливного устройства	5.3.4	9.8
Периодические (табл. 3)
1 Внешний осмотр; проверка на соответствие КД	5.2.1 (таблица 1, показатели 1-3); 5.3.7, 5.5, 5.6, 5.8, 5.9, 5.11, 5.12	9.4
2 Проверка резьбы ниппеля	5.3.6, 5.3.7, 5.9	9.4, 9.10
3 Проверка рабочего давления	5.2.1 (таблица 1, показатель 1)	9.5
4 Проверка хода клапана	5.2.1 (таблица 1, показатель 4)	9.16
5 Проверка люфта шпинделя	5.2.1 (таблица 1, показатель 5)	9.17
6 Проверка числа оборотов штанги (штока)	5.2.1 (таблица 1, показатель 6)	9.18
7 Проверка прочности корпуса, герметичности соединений и уплотнений	5.3.1, 5.3.2	9.6
8 Проверка усилия открытия (закрытия) гидранта	5.3.3, 5.4	9.7
9 Проверка сливного устройства	5.3.4	9.8
10 Проверка механической прочности клапана	5.3.5	9.9
11 Проверка твердости поверхности квадрата соединительной штанги (штока)	5.3.8	9.11
12 Проверка гидравлического сопротивления в гидранте	5.2.1 (таблица 1, показатель 7)	9.19
13 Проверка взаимозаменяемости	5.7	9.12
14 Проверка крепления отдельных деталей и сборочных единиц	5.10	9.4, 9.13
15 Проверка габаритных и присоединительных размеров	5.2.1 (таблица 1, показатели 2, 3), 5.3.8	9.14
16 Проверка массы	5.2.1 (таблица 1, показатель	9.15

Периодичность проверки гидрантов

По Госстандарту Р 53961 (Р. пожарные гидранты при приемке должны подвергаться техническому осмотру и тестам:

1. при приеме-сдаче партий на заводе: обычно на протяжении 24 ч. после выпуска;
2. периодические: 1 раз в год;
3. типовые: каждый раз при изменениях конструкции;
4. на надежность: 1 раз в 4 года.

Обслуживание ПГ и водопроводов тесно взаимосвязанное. Кроме других испытательных мер, тест на водоотдачу и проверка работоспособности пожарных гидрантов с пуском воды производится не реже 2 раз в год (весна, осень). При этом применяют визуальный анализ, проверяют техпараметры, размещение в колодце, надлежащее положение крышки (люка), ее состояние, навертывание колонки, наличие знаков.

По статье 55 Пост. N 390 обеспечивает процедуру руководитель организации. Обычно мероприятия и ТО совмещают. Из абз. 2, 3 указанного постановления также следует, что мониторинг за чистотой, обеспечением подъезда осуществляется постоянно.

Какое давление должно быть в гидранте

По табл. 1 Госстандарта Р 53961 в пожарном гидранте должно быть давление (рабочее) до 1 МПа. Изделие по надежности должно выдерживать как минимум 1,5 МПа, оставаясь без протечек.

Основы по давлению:

1. СП 8.13130 пп. 4.3, 4.4:
   • свободный напор в объединенном водоводе – от 10 до 60 м. вод. ст. (далее, м);
   • наружные п/п водопроводы, рекомендованные с низкими значениями (минимальное давление от 10 м); сеть с высоким показателем (от 20 м) создают при обосновании и если число жителей в пункте без пожарного поста до 5 тыс.;
2. параметр должен обеспечить расход на п/п цели по СП 8 (Р. 5).

Значение на выходе/входе увеличивают насосами (подпор) или уменьшают понижающими диафрагмами.

Как рассчитать расход воды гидранта

Важен расход при определенном МПа в сети. Отталкиваются от норм затрат ОТВ на наружное пожаротушение по СП 8, закладываемыми при проектировке сети. При отображении давления в атмосферах учитывают, что 1 атм = 1,03 кгс/см².

Основа расчета есть в п 8.6 СП 8: ПГ расставляются так, чтобы обеспечить тушение здания не меньше чем от 2 устройств при расходе (по нормам СП от 15 л/с и от 1 при затратах до 15 л/с. Важен промежуток между пожарными гидрантами, учитывающий суммарные затраты на тушение, величину пропуска.

Пример: на наружные противопожарные цели сооружения требуется 80 л/с, то есть на каждую его точку, орошаемую как минимум от 2 гидрантов по СП 8. Соответственно указанному и размеру здания рассчитывают количество, расстановку ПГ. Средняя норма ПГ в Москве: 3 механизма на 110 л/сек. Стандартные величины:

Кол-во этажей здания	2	5	9	12	16
Расход воды, л/сек	10	20	20	20	25

Формула на расход ПГ:

n=Qр/Qк,

• n – кол. гидрантов, ед.;
• Qр – расчетный расход на наружное пожаротушение, л/с;
• Qк – расход через 1 патрубок пожарной колонки, л/с при раб. давл. в водопроводной сети – P, МПа.

Расход через пожарную колонку:

Q = P*Н⁻², (л/с)

• Н – напор воды в сети, м;
• Р – проводимость колонки.

Кто производит проверку гидрантов

Обеспечивает организацию проверки гидрантов ответственное за объект лицо (руководитель учреждения, владелец, арендатор). Работы осуществляют только лицензированные МЧС организации, ИП, структуры ГПС. Участие представителей «Водоканала» обязательное при испытаниях ПГ, установленных на трубопроводе.

Техническое задание на испытание гидрантов

Тех. задание на тестирование ПГ – это часть или приложение к договору на предоставление услуг. Т/з содержит подробную информацию о процедуре: задачи, сроки проверки и методы выполнения, количество, тип, номера ПГ. Составляют, подписывают и согласовывают бумагу обе стороны.

Скачать: Образец технического задания.doc

Методики проверки гидрантов

Условия:

1. измерители, приборы, прошедшие поверку, аттестованные в спецлабораториях;
2. манометры:
   • кл. точности 0,6 или лучше (величины МПа в средней трети табло, максимальное значение в рамках измерений);
   • на соединительном сегменте около прибора ставят 3-ходовой проливочный кран;
   • с демпфером;
3. нормальная климатическая среда (Р. 3 стандарта 15150);
4. пуск воды только при +5 °C и выше; 0… -15 °C – только внешний осмотр; ниже -15 °C запрещено держать люк ПГ открытым;
5. обработку измерений делают по инструкции к приборам;
6. за результат принимают среднее арифметическое 3 замеров.

Параметры, которым должен отвечать пожарный гидрант по табл. 1 ГОСТ Р 53961
Наименование параметра	Значение
1. Рабочее давление, МПа (кгс·см), не более	1 (10)
2. Высота гидранта, мм	От 500 до 3500 включ.
3. Внутренний диаметр корпуса DN	100	125	150
4. Ход клапана, мм	От 24 до 30 включ.
5. Люфт шпинделя в опоре по оси, мм, не более	0,4
6. Число оборотов штанги (штока) до полного открытия гидранта	От 12 до 15 включ.
7. Гидравлическое сопротивление в гидранте, с·м, не более*, при 1000 мм	1,3·10	1,2·10	1,1·10
8. Масса гидранта при 1000 мм, кг, не более**	85	95	105
* Изменение гидравлического сопротивления на каждые 250 мм высоты — не более 0,05*10 с*м. ** Изменение массы на каждые 250 мм высоты — не более 10 кг.

Контроль технического состояния

Анализ технических возможностей имеет нескольких аспектов. Способы: осмотр, гидротесты и методы для отдельных элементов.

Испытание, объем	Методика (показатели по табл. 1 и пунктам Госстандарта Р 53961)
Внешний осмотр: вид; качество; климатическое исполнение; раб. давл. (визуально); высота; внутр. Ø; крепление частей; комплектность; маркировка.	визуальный анализ, сравнение с ТД; качество материалов сравнивают с сертификатами соответствия, если их нет – потребуются услуги лаборатории; контроль покрытия, сварных швов, отливки (по Госстандартам 26258; 9.032; 19521); проверка раб. давл. (показ. 1): пуск при от 10 до 40 л/сек. Меряют манометром величину на выходе.
Качество, работоспособность: прочность конструкции; герметичность; уплотнения.	п. 5.3.1: гидротестом, нагрузкой 1,5 МПа (15 кгс/см²) от 2 мин.; п. 5.3.2: герметичность узлов при 1 МПа (10 кгс/см²) визуальным анализом от 3 мин.; п. 5.4.2, 5.3.3, 5.4.1: усилие отворачивания/закрытия при 1,00≥0,05 МПа (10,0±0,5 кгс/см²) и при 10 – 50 л/сек. Меряют динамометром.
Слив (Ø ≥8 мм)	п. 5.3.4. Определяют остаток воды, сравнивая объем залитого (от 2 л) в пустой закрытый пожарный гидрант, и вытекшем из него за 3 мин.

Методики для отдельных элементов:

Что испытывается (пункт стандарта Р 53961)	Способ технической проверки исправности
Прочность клапанов, приводов (п. 5.3.5)	Динамометром, при усилии сжатия или растягивания от 3 мин. без отрыва, срыва резьбы, опор.
Ниппель (п. 5.3.6)	полным накручиванием; резьбовым калибром.
Твердость торца штанги (5.3.8)	Измерителем ТК-2.
Взаимозаменяемость (5.7)	Перестановка частей без подгонки между двумя аналогичными ПГ.
Габариты, присоединительные параметры (табл. 1, показ. 2, 3 и ТД, п. 5.3.8)	Штангенциркулем меряют с точностью до 1 мм внутр. Ø, квадрат штанги (±0,05 мм).
Масса (табл. 1 показ.	Взвешивание (±2%).
Ход клапанов (табл. 1 показ. 4)	Линейкой из металла.
Люфт шпинделя (табл. 1, показ. 5)	Щупами набора N 2 при рабочей позиции.
Обороты штанги (полное отворачивание, табл. 1, показ. 5)	Подсчет (12 об. ±2 об.).
Надежность	полный эксплуатационный период (п. 5.2.2) – сбор данных по эксплуатируемым ПГ. Предельное состояние – восстановление исправности невозможное/нецелесообразное; сохранность – распаковка ПГ, хранившихся от 12 мес. и полный объем тестов по табл. 2; безотказность (п. 5.2.2): открытия/закрытия (от 200 раз) при от 4 до 6 кгс*см⁻² и при от 10 до 40 л*с⁻². Критический критерий: самовольное отвинчивание, расшатывание, повреждения, неплотность.

Гидравлические испытания

Гидросопротивление анализируют при тестах регулярных, типовых, в процессе выпуска на заводе.

Изделие должно отвечать табл. 1 показ. 7 (стандарт Р 53961). Тестируют пожарный гидрант на спецстенде (рис. В.1 прил. В). Формула:

Потери напора (м) делят на расход воды (м³*с⁻¹). Замеры делают при МПа на входе в ПГ равном 2, 4, 6 кгс*см⁻² в рамках потребления от 15*10⁻³ до 40*10⁻³ м*с⁻¹.

Измеряется:

1. разность МПа (потерь напора) – прибором «Сапфир-22МТ»;
2. расход:
   • электромагнитным прибором ИПРЭ-З(Т)-100;
   • допускается применять объемный способ с фиксацией секундомером периода заполнения мерного сосуда от 2 м³;
3. давление на входе – манометром МО 11202.

На водоотдачу

Проверку противопожарного гидранта на водоотдачу проводят в часы максимальной нагрузки в сети. Четыре метода:

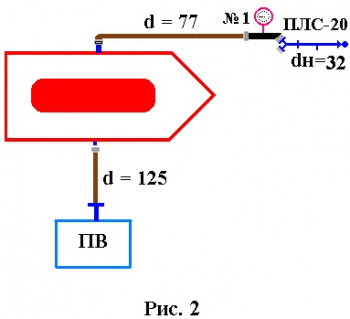

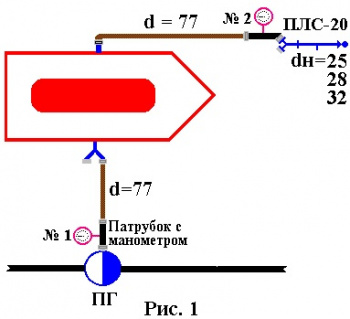

Первый способ: забор воды пожарными машинами (ПМ) и рукавами 80, 65 мм со стволами с Ø насадка от 19 мм. При этом надо знать водоотдачу сети. Определяют количество ПМ для испытаний. ПМ подключают к соседним ПГ. От патрубков помп прокладывают линии до 20 м. Показатели нормальные при дальности компактной струи от 17 м и давлении на выходе – от 40 м. Далее, рассчитать водоотдачу надо суммированием расхода стволов.

Пропускная способность гидранта в зависимости от давления в сети в среднем составляет 30 – 40 л/сек. Водяной столб в 10 м это 1 бар; 1,0197 атм или 1 КПа.

Напор в сети, м	Вид сети	Водоотдача водопроводной сети, л/с, при диаметре трубы, мм
		100	125	150	200	250	300	350
10	Тупиковая	10	20	25	30	40	55	65
	Кольцевая	25	40	55	65	85	115	130
20	То же	14	25	30	45	55	80	90
	«	30	60	70	90	115	170	195
30	«	17	35	40	55	70	95	110
	«	40	70	80	110	145	205	235
40	«	21	40	45	60	80	110	140
		45	85	95	130	185	235	280
50	«	24	45	50	70	90	120	160
	«	50	90	105	145	200	265	325
60	«	26	47	55	80	110	140	190
	«	52	95	110	163	225	290	380
70	«	29	50	65	90	125	160	210
	«	58	105	130	182	255	330	440
80	«	32	55	70	100	140	180	250
		64	115	140	205	287	370	500

Напор у ствола, м	Расход воды л/с, из ствола с диаметром насадка, мм
	13	19	25	28	32	38	50
20	2,7	5,4	9,7	12,0	16,0	22,0	39,0
30	3,2	6,4	11,8	15,0	20,0	28,0	48,0
40	3,7	7,4	13,6	17,0	23,0	32,0	55,0
50	4,1	8,2	15,3	19,0	25,0	35,0	61,0
60	4,5	9,0	16,7	21,0	28,0	38,0	67,0
70	–	–	18,1	23,0	30,0	42,0	73,0
80	–	–	–	–	–	45,0	78,0

Второй способ: с помощью измерителя с манометром и гладким патрубком (ствол-водомер), накручиваемого на два выхода пожарной колонки. Замеряют показатели. Инструменты для обработки результатов испытаний водоотдачи гидранта: таблица для определения значений и формула для величин, не вошедших в нее.

Показания манометра, м (атм.)	Q л/сек;		Показания манометра, м (атм.)	Q л/сек;		Показания манометра, м (атм.)	Q л/сек;	Показания манометра, м (атм.)	Q л/сек;
	65 мм	77 мм		65 мм	77 мм		65 мм		65 мм
1 (0,1)	5,2	8,3	13 (1,3)	18,9	29,9	25 (2,5)	26,2	37 (3,7)	31,9
2 (0,2)	7,4	11,7	14 (1,4)	19,6	31,0	26 (2,6)	26,7	38 (3,8)	32,3
3 (0,3)	9,0	14,3	15 (1,5)	20,3	32,1	27 (2,7)	27,2	39 (3,9)	32,7
4 (0,4)	10,5	16,6	16 (1,6)	21,0	33,2	28 (2,8)	27,7	40 (4,0)	33,2
5 (0,5)	11,7	18,5	17 (1,7)	21,6	34,2	29 (2,9)	28,2	41 (4,1)	33,6
6 (0,6)	12,8	20,3	18 (1,8)	22,2	35,2	30 (3,0)	28,7	42 (4,2)	34,0
7 (0,7)	13,8	21,9	19 (1,9)	22,8	36,1	31 (3,1)	29,2	43 (4,3)	34,4
8 (0,8)	14,8	23,4	20 (2,0)	23,4	37,1	32 (3,2)	29,6	44 (4,4)	34,8
9 (0,9)	15,7	24,9	21 (2,1)	24,0	38,0	33 (3,3)	30,1	45 (4,5)	35,2
10 (1,0)	16,6	26,2	22 (2,2)	24,6	38,9	34 (3,4)	30,6	46 (4,6)	35,6
11 (1,1)	17,4	27,5	23 (2,3)	25,1	39,8	35 (3,5)	31,0	47 (4,7)	35,9
12 (1,2)	18,1	28,7	24 (2,4)	25,7	40,6	36 (3,6)	31,5	48 (4,8)	36,3

Q = N √P

• P – показания манометра, м;
• N – коэффициент 5,25 и 8,3 – для патрубков диаметром 65 и 77 мм, соответственно.

Третий способ: замеряется время заполнения баков 500 – 1000 л. Способ наиболее точный (погрешность ±1 – 2%). Уравнение для расхода:

Q = V/t (л/с)

• V – объем бака, л;
• t – время заполнения бака, с.

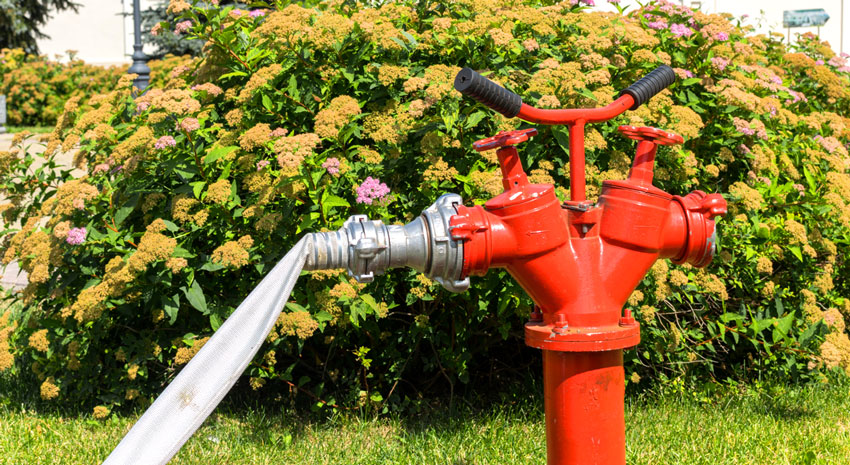

Четвертый метод: навертывают пожарную колонку (КП), на патрубки накручивают 2 отрезка труб по 50 см (Ø 66 или 77 мм), на корпус ставят манометр. Определяют расход КП в зависимости от показаний манометра, он равен сумме такового из 2 патрубков. Полная водоотдача исчисляется по суммарному показателю из нескольких КП на испытуемом участке сети.

Документы на проверку гидрантов

По п. 8.7 Госстандарта Р 53961 результаты тестирования, проверки оформляют документально – актами с приложением протоколов проведения процедур.

Акт испытания гидрантов на водоотдачу: бланк и образец заполнения

Акты тестов на водоотдачу содержат даты процедур, наименование членов комиссии, исполнителя, представителя ГПС, таблицу с параметрами ПГ, местом расположения, описанием противопожарного водопровода, методов мероприятия. В конце – заключение комиссии. Бумага подписывается всеми участниками процедуры, согласовывается с ГПС.

Форма, содержание актов техобслуживания свободная, но применяют стандартные шаблоны, поэтому для проверок она схожая с такими же документами по испытаниям.

Скачать: Бланк акта испытаний ПГ.doc
Скачать: Образец заполнения акта.doc

Журнал проверки пожарных гидрантов

Параллельно данные о ТО, проверках, испытаниях заносятся в журнал учета ПГ. Книга состоит из разграфленных листов для информации о приборах, датах, краткого описания процедур, заключений.

Скачать: Бланк журнала проверки ПГ.doc
