Какие тепловые и дымовые точечные пожарные извещатели используются в АПС


Для раннего определения наличия возгорания в помещении используются системы сигнализации. Нормы ППБ определяют категории зданий, в которых установка АПС является обязательной или рекомендуемой. Тепловые и дымовые точечные пожарные извещатели являются одними из самых востребованных. Это объясняется простотой монтажа и обслуживания и низкой стоимостью.

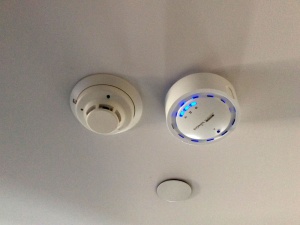

Принцип работы извещателей точечного типа

Существует несколько типов точечных извещателей. Принцип работы зависит от вида используемых в конструкции датчиков. Можно условно разделить извещатели на два типа:

  1. Дымовые точечные пожарные извещатели — датчики настроены на анализ воздуха в помещении. В самом начале возгорания еще до появления пламени выделяются дымовые частицы. В корпусе оборудования вмонтирована оптическая камера и отражатель. При прохождении луча при наличии дымных частиц нарушается его целостность и ширина, что фиксируется датчиками. Срабатывает сигнал «пожар».
    Допускается установка извещателей в помещениях с наличием горючих материалов. Не рекомендован монтаж в складах химической продукции, горение которой не всегда сопровождается наличием дыма.
    Чувствительность приборов ограничена, поэтому точечные датчики не устанавливают в зданиях с высокими потолками.

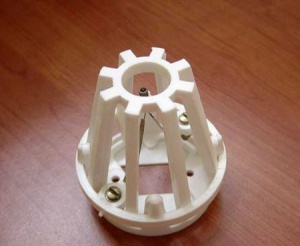

  2. Тепловые точечные пожарные извещатели — принцип действия основан на размыкании электрической цепи в результате нагревания. Существуют как одноразовые, так и многоразовые датчики. Первые не нуждаются в подключении к электросети, поэтому называются пассивными. В конструкцию входит термистор, который меняет свое сопротивление в результате воздействия температуры. Датчики многоразового действия — магнитоконтактного типа. Биметаллический стержень может изменять свою форму при достижении определенной температуры. В результате расширения оказывается воздействие на контакт, который подает сигнал тревоги. Такие датчики устанавливают для пыльных зон.

Для разделенных пространств устанавливают многоточечный датчик. Двухточечный пожарный дымовой извещатель следует устанавливать под потолочным перекрытием. Имеет два независимых сенсора, которые проводят дифференциальный анализ и при одинаковых показаниях срабатывает сигнал тревоги.

Виды точечных извещателей

При выборе точечных извещателей, следует обратить внимание на технические характеристики и особенности. Независимо от типа срабатывания сигнала принято различать следующие виды датчиков:

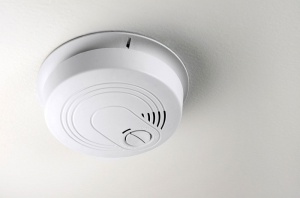

  • Автономные — в комплект входит звуковой оповещатель и датчик — анализатор. Некоторые тепловые многоточечные пожарные извещатели пассивного типа также относятся к категории автономных. Единственным недостатком устройств является большой процент ложных срабатываний, сложности настройки и контроля.
  • Радиоканальные — принцип действия оборудования основан на использовании радиосигнала для передачи данных на диспетчерский пульт. Преимуществом радиоканальных устройств является быстрый монтаж. Расстановка не требует подведения шлейфа сигнализации. Минимальное расстояние между ними регулируется НПБ 104 и составляет от 4 до 5 м, в расчет принимается высота потолков здания.
  • Двухпроводные и четырех проводные. Независимо от типа срабатывания все точечные датчики можно дополнительно разделить по типу подключения к шлейфу сигнализации.

Анализ эффективности применения многоточечных датчиков показал их преимущество над одноточечными устройствами. Допускается монтаж в область запотолочного пространства с минимальным искажением результатов.

Требования к монтажу

Количество извещателей на одно помещение рассчитывается по общей площади, высоте потолков, наличии взрывоопасных и огнеопасных зон. Существуют следующие рекомендации по монтажу:

  • В каждом помещении требуется устанавливать не менее 2 датчиков АПС.
  • В зависимости от высоты потолков, площадь, контролируемая одним точечным дымовым пожарным извещателем, колеблется от 55 (h-10,5-12 м), до 85 (h – 3,5 м).
  • Если высота помещений свыше 12 метров, извещатели устанавливаются в два яруса.
  • При установке на стенах используются двухточечные или линейные устройства.
  • Допускается размещение на подвесном потолке. Двухточечные системы оповещения при этом должны находиться не менее чем в 1 метре от вентиляционного канала и любых приборов, связанных с электромагнитным излучением.
  • Дополнительные требования, по которым нормируется расстояние, указываются производителем и находятся в технической документации приборов.

Достоинства и недостатки извещателей точечного типа

Точечные извещатели имеют свои достоинства и недостатки, которые необходимо учитывать при выборе оборудования. В качестве положительных сторон можно выделить:

  • Каждая точка контролируется максимально эффективным образом.
  • Монтаж и подключение выполняется быстро и с наименьшими затратами.
  • Низкая стоимость оборудования.
  • Легкое проведение обслуживания системы. Индикация о неисправности, подаваемая на пульт, позволяет выявить проблему во время сезонного осмотра и устранить причину нарушений.
  • Возможность выбора и корректировки порога срабатывания для максимальных извещателей.

Помимо преимуществ, при выборе необходимо учитывать некоторые недостатки:

  • Ограниченная контролируемая зона.
  • Дымовые датчики невозможно использовать в складских помещениях с материалами, не выделяющими дым при горении.
  • Тепловые устройства недостаточно эффективны, так как некоторые вещества практически не выделяют тепловой энергии при сгорании.

Рекомендовано проверять извещатель каждые 3-4 месяца. Дополнительно проводится обслуживание установок и регулировка чувствительности.
