Конструкция, установка и применение пожарных колонок по НПБ и ГОСТ

На чтение 5 мин.
Содержание
  1. Колонка КПА – что это
  2. Для чего предназначена
  3. Устройство колонки
  4. Принцип работы КПА
  5. ТТХ колонки
  6. Установка колонки на гидрант
  7. Эксплуатация и обслуживание КПА
  8. Проверка и испытание КПА

Пожарная колонка – это механизм (стендер), представляющий собой габаритное, под размеры гидранта, механическое запорное водоразборное устройство. Колонка стандартизирован нормами ПБ для противопожарного оборудования.

Нормативные акты:

  1. НПБ 184;
  2. ГОСТ:
    • Р 53250-2009 – колонки;
    • 53961-2010 – гидранты.

Колонка КПА – что это

Маркировка изделия – КПА аббревиатура расшифровывается как «колонка пожарная». Это металлическая насадка с вентилями и двумя патрубками для управления пожарными гидрантами (ПГ), обеспечивающая поступление огнетушащего вещества (воды) под напором из централизованных трубных магистралей к рукавам и другому оборудованию.

КПА комплектуются пожарные автомобили: как минимум одна единица должна быть в спецтранспорте, перевозящем ее к очагу возгорания.

Для чего предназначена

Функции и возможности водоразборной колонки:

  1. прямое назначение – противопожарное водоснабжение, оперативное задействование ПГ;
  2. для промывки водопровода;
  3. подача воды:
    • сразу в рукав;
    • компрессор (насос) пожарной машины – брандспойт;
  4. возможности:
    • регулирование режимов подачи воды;
    • изменения давления и напора для различных тактик пожаротушения;
    • увеличение клапанов к двум;
    • простота подсоединения оснащения (цапковое, быстросъемное).

Зачастую подземные гидранты расположены глубоко в колодцах. КПА накручивают на стояк, что дает возможность работать, не спускаясь в инженерные коммуникации.

Устройство колонки

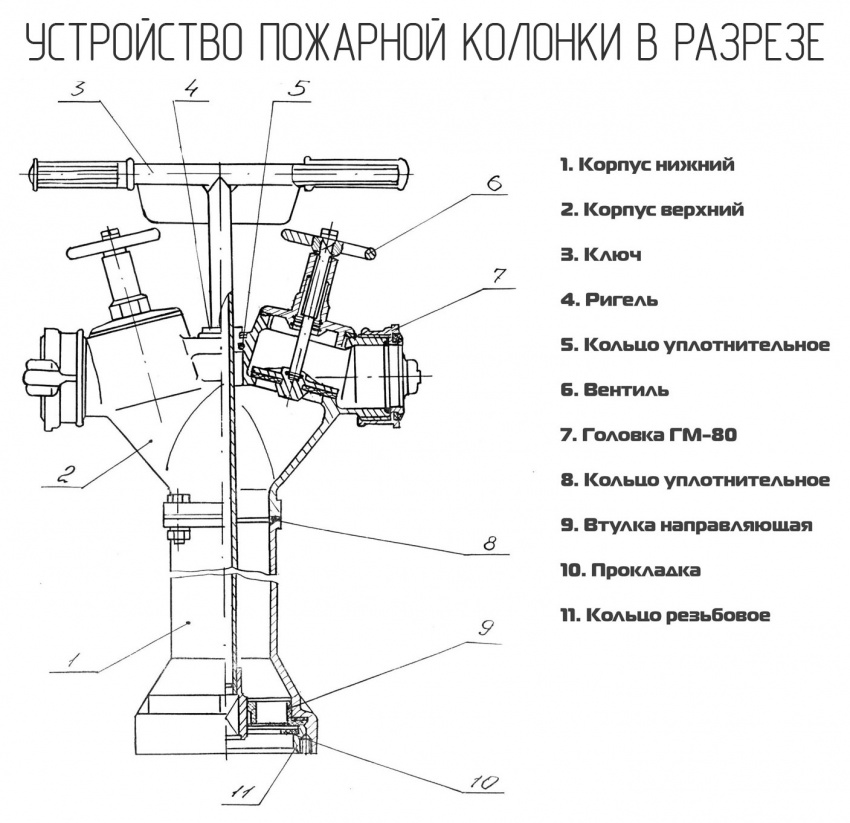

Водоразборная колонка состоит из элементов:

  1. верх:
    • раздвоение с двумя маховиками и выходными отверстиями (ДУ80);
    • ручка ключа («Т»);
  2. между частями корпуса фланцевое соединенные;
  3. низ (с нарезкой для навинчивания на ПГ):
    • прокладка;
    • квадратная муфта;
    • кольцо резьбовое;
    • шпонка, втулка направляющая;
  4. внутри:
    • через всю конструкцию проходит торцовый ключ (трубчатая штанга) для открывания ПГ на конце с квадратной головкой 25х25 под затвор гидранта;
    • сальниковая набивка и ригель в месте входа торцовой штанги;
  5. вентиль:
    • внутри:
      • шпиндель со штоком;
      • тарельчатый клапан (затвор);
    • корпус:
      • маховик;
      • крышка;
      • накидная гайка;
      • выходной патрубок с соединителем ГМ-80.

Водоразборная КПА имеет блокировку: при отвернутом вентиле нельзя повернуть ключ для открытия гидранта.

Принцип работы КПА

Работа пожарной колонки:

  1. После навинчивания на ПГ в кран поступает вода.
  2. Внутри появляется давление водопровода.
  3. При открытии клапанов жидкость направляется:
    1. В подсоединенные рукава;
    2. Через рукава в компрессор пожарной машины, регулирующий давление.

ТТХ колонки

Характеристики КПА и чертеж содержит ГОСТ 7499, НПБ 184. Устройство должно отвечать этим минимумам.

Параметры Описание
Технические характеристики
  • пожарная колонка рассчитана на давление не ниже 1 мПа (10 кгс/см);
  • проход патрубка:
    • на входе – 125 мм;
    • на выходе – 80 (применяются также переходники);
  • число напорных отводов (клапанов) – 2;
  • гидросопротивление – до 10 ед.;
  • масса – до 16 кг;
  • наибольшая пропускная способность – 70 л/с при 1 мПа.
Материалы
  • литой алюминий не ниже АК7 (АЛ9В, 9);
  • ходовые кольца – не хуже латуни ЛК1;
  • сталь.
Требования к качеству
  • вся резьба полная:
    • внутренняя – дюймовая, средней точности;
    • во всем устройстве без:
      • выемок;
      • надрезов;
      • деформаций;
      • срывов. Допускаются надрывы суммарно до 10%, но кроме ходовых частей, специальной нарезки и сопряженных деталей;
  • на стальных крепежах защитное покрытие;
  • взаимозаменяемость деталей;
  • наружная поверхность с покрытием ЛКМ (V кл., клим. исп. У1);
  • затворы – 3 кл. герметичности, выдерживают давление в 1,2 раза выше рабочего.
Работа деталей
  • движения ключа свободное, плавное, равномерное;
  • блокирование при открытом клапане;
  • штоки с плавным полным ходом.
Максимальные параметры, мм
  • высота – 1090;
  • ширина – 190 (по корпусу);
  • длина – 430 (по клыкам головок).
Цвет Сигнальный красный.

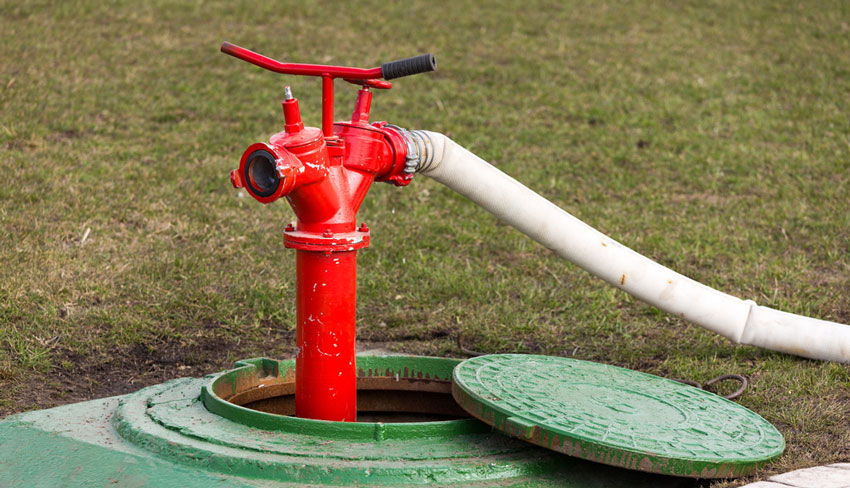

Установка колонки на гидрант

КПА монтируется путем накручивания. Порядок установки на гидрант поэтапно:

  1. Открывают колодец.
  2. Кран ставят вертикально на резьбу ПГ. Верх гидранта помещают в муфту штанги КПА.
  3. Накручивают по ч. стр. (отмычку с Т-ручкой пока не двигают – она для открытия ПГ).
  4. Открывают ход воде на ПГ в колодце:
    1. Проворачивают ключ (1 – 2 раза против ч. стр.). Блок наполняется (шум жидкости).
    2. После исчезновения звука открывают затвор ПГ (10 – 14 поворотов).
  5. Шланги подсоединяют к патрубкам с помощью соединительных головок (фланцев). Используются цапковые конструкции.
  6. Вентилями регулируется производительность.

Эксплуатация и обслуживание КПА

Запрещено использовать какие-либо посторонние предметы для накручивания водоразборной колонки и открытия клапана ПГ. По умолчанию ходовые узлы обеспечивают плавный ход без затруднений.

После использования механизм осматривают и очищают от грязи, просушивают, желательно смазать вентили. Оборудованием оснащаются незамерзающие точки водозабора.

Обслуживание:

Время (раз/годы) Мероприятия
1/1 Смазка водоразборного блока:
  • уплотнители, сальниковая набивка или их замена, для чего снимают ригель и вынимают трубчатую штангу;
  • резьба штоков через дырки на корпусе вентилей (солидол, а для теплых регионов – ЦИАТИМ-201).
1/5
  • замена всех элементов из резины:
    • кольцевые и другие уплотнители;
    • манжеты;
  • финишные действия:
    • промывают;
    • высушивают;
    • проверяют, подтягивают затяжку;
    • контроль техсостояния, осмотр на отсутствие дефектов (сколов, вмятин).
Хранение
  • в местах без нагревания, солнца и атмосферных осадков;
  • в консервационном веществе К-17;
  • расконсервация перед применением не требуется.
Долговечность
  • срок службы по ГОСТ – 8 лет;
  • гарантия – 18 мес. по ГОСТ (п. 5.1), обычно производители дают 24 мес.;
  • минимум 400 циклов;
  • долговечность накручиваемых, ходовых деталей – не меньше работоспособности самой колонки.

Проверка и испытание КПА

Испытания водоразборной колонки для тушения пожаров:

  1. тесты с подключением (водоотдача);
  2. пропуск ресурса;
  3. герметичность (при 1,2 мПа/ 2 мин.);
  4. напор, расход воды;
  5. прочность (1,5 мПа/2 мин. для каждой детали).

Срок испытания на спецстендах – 1 раз в 5 лет. Пример методики: набор воды в емкость за определенное время. Визуальный осмотр проводится 1 раз в мес. Проверка – весной и осенью:

  1. работоспособность;
  2. герметичность;
  3. резьба проверяется калибрами.

Скачать: Акт испытания пожарных гидрантов (водоемов) на водоотдачу.doc
