Надземные и подземные гидранты AVK: конструкция, характеристики

Пожарные гидранты AVK (АВК) изготовляются компанией AVK Mittelmann Armaturen концерна AVK International A/S со штаб-квартирой в Дании с узкой специализацией на водопроводной арматуре. Опыт активной деятельности с 1969 г. сделал пожарные гидранты компании своеобразным стандартом данной ниши рынка.

Конструкция гидрантов АВК

Принцип конструкции гидрантов AVK надземного и подземного типа схожий. Основное отличие: у наружных ПГ колонка с патрубками может быть уже интегрирована, являться частью цельного изделия, а модели для колодцев, чаще создаются под отдельное насаживание КП.

Подземные ПГ

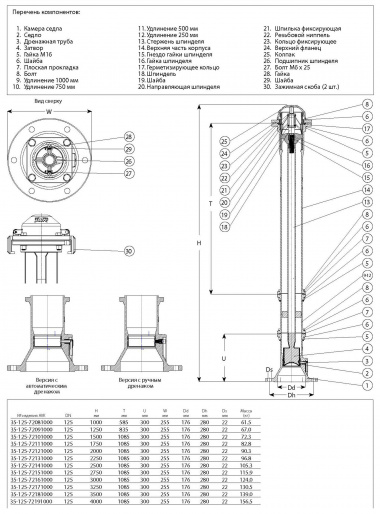

Краткое описание стандартной модели подземного ПГ: конструкция на пожарном седле, закрепленная фланцем к отводу трубопровода в виде стояка с отсечным клапаном, исключающим обратный ток, с дренажом, 6-дюймовым ниппелем на верхнем сегменте под пожарную колонку, закрытым откидывающимся защитным колпаком. Более подробно механизм отображен на чертежах в техдокументации.

Алгоритм действия пожарного гидранта AVK:

1. Торцевой ключ колонки задвигается на ответный конец штока ПГ (ниппеля), двигает его.
2. Вращается клапанный стержень.
3. Затвор открывается – жидкость поступает в патрубки КП.

Механизм движется поступательно и при открытии закрывает нижний спуск, не давая воде вытечь наружу. После закрытия клапан идет вверх – слив открывается, остаток жидкости из корпуса сливается и затем удаляется принудительно или впитывается грунтом.

Противозаливной мембранный клапан должен быть закрытым, когда ПГ под давлением, и открытым, когда механизм отключен.

Подземный вариант ПГ укрывается ковером для гидранта – лючком, обеспечивающим защиту отверстия на поверхности и быстрый доступ к оборудованию. Ковером защищаются бесколодезные гидранты AVK (для ПГ, устанавливаемых в колодцы есть большие канализационные крышки/люки.).

К подземным ПГ относятся серии:

• 35/72 – стандартная привычная конструкция под обычную КП;
• 29/40 – байонетное соединение (быстрое смыкание поворотом деталей относительно оси друг друга);
• 35/31 – один патрубок, зубчатая муфта, однократное отсечение;
• 30 – приземистая конструкция для монтажа на крестовину;
• 29/50 – байонетное соединение, удлинение и стойка из нержавейки;
• 35/85 – имеет шаровое отсечение;
• 29/58 – однократное отсечение, стойка.

Скачать: характеристики и инструкция подземных ПГ АВК.pdf

Надземные ПГ

К надземным гидрантам AVK принадлежат серии 87 (разрушаемые, неразрушаемые, для установки в тоннелях), 09 (с поворотом на 360° и регулировкой высоты).

Конструкция надземных гидрантов AVK схожая с ПГ, устанавливаемыми в колодцах, но наружный часто дополняются сегментом, снабженным патрубками, выполняющими роль колонки. Есть также ПГ и под отдельную колонку.

Принцип действия аналогичный подземным гидрантам, только ПГ с водоразборной частью открываются не насаживаемой отдельно колонкой, а сразу торцевым ключом. Механизм может иметь также вентили около патрубков, но для гидрантов это не характерно – регулируется поток торцевым ключом ли подобным устройством, насаживаемым на штангу с концом квадратного сечения, или задвижкой.

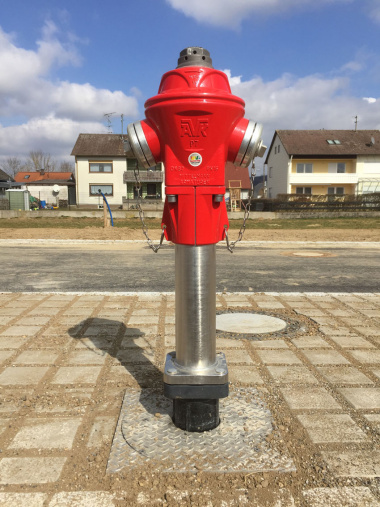

ПГ, составляющие линейку надземных изделий AVK, имеют характерный узнаваемый вид толстой приземистой колонки с тремя патрубками, к крышкам которых присоединены цепочки, и колпаком в виде миниатюрного купола.

Скачать: характеристики и инструкция надземных ПГ АВК.pdf

Характеристики гидрантов АВК

Пожарные гидранты AVK имеют сертификацию в РФ. Материалы составных частей:

1. секции стояка (трубной части) – ковкий, шарографитный чугун, а также сталь, алюминий (для наземных типов);
2. ниппель, нагружаемые части шпинделя латунные;
3. шайбы, штуцер для дренажа полиамидные;
4. уплотнители – резина NBR;
5. шпиндель со стержнем стальные;
6. клапан: чугунная сердцевина, полиуретановые уплотнители;
7. внутреннее и внешнее защитное покрытие корпуса – порошковое напыление краски с эпоксидными составляющими.

Есть 2 версии дренажа:

1. автоматический;
2. механический (вручную).

Скачать: модельный ряд подземных и надземных гидрантов AVK.pdf

В местах с высоким залеганием грунтовых вод естественное удаление воды впитыванием в землю малоэффективное, поэтому в гидрантах AVK предусмотрена система принудительного отвода воды. Для удобства данного метода рекомендовано делать возле сегментов и элементов для слива и откачки засыпку из крупнозернистого песка, гальки, щебня объемом в 1 м³ или больше.

Монтаж подземного гидранта АВК имеет 2 варианта:

1. колодезный;
2. бесколодезный (засыпается грунтом, открытым оставляется лишь небольшой верхний сегмент), отверстие на поверхности закрывают ковером.

Порядок установки гидранта АВК:

1. Перекрывается водопровод.
2. При бесколодезном монтаже и автоматическом дренаже готовится основа (засыпка песком, щебнем) для отвода воды.
3. ПГ устанавливают на пожарную подставку.
4. Устанавливают дренажный патрубок. В местах с высоким уровнем грунтовых вод и с риском затопления колодца патрубок заменяют заглушкой и предусматривают ручную систему слива. Автодренаж оборудуют в сухих колодцах, а также там, где вода не поднимается – жидкость будет впитываться грунтом, не застаиваясь.
5. Соединяют фланец изделия с отводом водопровода.
6. Тщательная промывка ПГ водой.

Технические характеристики стандартной модели подземного ПГ:

• для воды и нейтральных жидкостей;
• высота 0,5 – 4 м;
• внутренний Ø (DN) – до 125 мм;
• одно закрывание;
• защита сцепления;
• рабочие режимы:
  • температура: до +40 °C;
  • давление 16 PN (бар);
• противозаливное исполнение с мембранным клапаном для дренажа (в автоматическом типе слива).

Дополнительные параметры:

• разрушаемое исполнение для уменьшения травматизма и защиты ответственных частей самого ПГ при столкновении. Труба из полиэтилена соединяет верхнюю часть стояка с отводом на опоре, поэтому ПГ переламывается в этом месте, после чего для восстановления достаточно заменить эту пластиковую часть, вставить отлетевший сегмент и закрепить его болтами;
• поворот на 360°;
• регулировка высоты (телескопическая конструкция), что облегчает монтаж;
• управление сверху или с помощью задвижки.
