Надземные и подземные гидранты Hawle: типы, устройство, монтаж

Бесколодезные и колодезные пожарные гидранты Hawle (Хавле) производятся одноименной австрийской компанией, обладающей несколькими патентами на собственные разработки. В России завод предприятия открыт в г. Чаплыгин. Продукция Hawle имеет сертификаты соответствия.

Виды гидрантов Hawle

Ассортимент Hawle включает модификации двух основных типов ПГ, а также особые варианты конструкции:

  1. подземные (колодезный, бесколодезный монтаж):
    • стандартные (DUO GOST);
    • особые:
      1. со свободным потоком (один отвод для забора воды, зубчатая муфта на голове);
      2. телескопические (прямой ход воды, водоразборная колонка со стандартными патрубками);
  2. надземные:
    • разрушающиеся и цельные;
    • с «падающим» кожухом.

По используемым материалам для основной части (стояка) гидранты Hawle выпускаются из стали и чугуна.

У ПГ, изламывающихся при наезде автомобиля, авариях, повреждениях, при сильном ударе отлетает вся основная верхняя часть. При этом поглощается сила воздействия, что уменьшает травматизм и ущерб, а значимые сегменты механизма остаются рабочими. Одновременно задействуется блокиратор, перекрывающий стояк. Конструкция затем легко восстанавливается запасными болтами, так как главные части остаются функциональными.

Скачать: характеристики и инструкция по установке гидрантов Hawle.pdf

Подземные ПГ

Устройство стандартной модели DUO GOST подземного гидранта Hawle для наворачивания пожарной колонки состоит из:

  1. сегменты стояка (труба);
  2. седло, фланец на одном конце для крепления к отводу водопровода;
  3. на другом конце – голова, конец штанги для насаживания пожарной колонки (КП) и ее торцевого ключа;
  4. внутри: клапан, подсоединенный к затвору, а также стержень (штанга), шпиндель;
  5. по длине стояка элементы ПГ снабжаются шайбами, гайками, болтами, муфтами, уплотнителями;
  6. дополнительные элементы: датчик потока, дренажный шланг, регулируемый пластиковый или металлический ковер, ключ, фланцевое колено с опорной лапой (пожарная подставка).

Hawle предлагает также нестандартные ПГ подземного типа, имеющие специфическую конструкцию из двух сегментов в виде труб: стояк (стандартные патрубки или один с зубчатой муфтой) и управляющая часть с четырехгранным концом штанги для ключа. Эти ПГ могут обеспечивать прямой или свободный ход воды. Данные гидранты предусматривают, кроме обычной фланцевой установки, возможность монтажа путем врезки и фиксацией хомутом.

Надземные ПГ

Надземные гидранты Hawle, устанавливаемые над поверхностью, уже снабжены водоразборным узлом с патрубками, прикрываемыми съемными заглушками, снабженными цепочками. Ряд моделей имеет В-отводы и «падающий кожух» – накладку, которую, когда надо получить доступ к подаче воды, деблокируют, снимают или спускают вниз по стояку. Накладка располагается на голове механизма с целью защиты патрубков.

Особая группа надземных ПГ Хавле – устройства с расчетным местом излома и запасными болтами в голове механизма для восстановления. Также ПГ оснащены предохранительным запорным устройством фиксатора шпинделя. Все внутренние детали можно легко заменить, не вытаскивая гидрант из земли.

Варианты без падающего кожуха имеют стандартные патрубки, выступающие на голове ПГ с крышками, снабженными цепочками.

Технические характеристики гидрантов Hawle

Технические параметры пожарных гидрантов Хавле имеют широкий диапазон размеров. ПГ предназначены для трубопроводов с глубиной заложения от 1 до 1,5 м, а для моделей по спецзаказу – 0,85 до 3 м. Для линейки DUO GOST параметр глубины составляет от 1 до 4 м (типоразмеры с шагом 0,25 м). ПГ предназначены для рабочего давления до 16 бар. Другие тех. характеристики:

Название и N модели DN (услов. проход) Материал Вес, кг
Голова Стояк
Надземные
  • из нержавеющей стали (5151H4, 5140H4, 5151H4B, 5140H4B);
  • разрушаемые (5195H4, 5196H4, 5195H4B, 5196H4B);
  • разрушаемые из нержавейки с падающим кожухом (5186, 5185).
80, 100 Алюминий. Кожух – ударопрочный пластик. Толстостенная шлифованная сталь.
  • 62,2 – 63,6;
  • 69 – 69,5;
  • 79 – 81.
  • чугунные (5051H4, 5053H4);
  • разрушаемые (5095H4, 5096H4).
80, 100, 150 Чугун. Толстостенная оцинкованная сталь, основание – чугун.
  • 71 – 78;
  • 82 – 94.
Подземные
  • с фланцем или гладким патрубком:
    • со свободным потоком (5060, 5061);
    • удлиняющиеся прямоточные (5058, 5059).
80 Сталь.
  • 35 – 36;
  • 38 – 43.
DUO GOST (5035). Стандартный для пожарной колонки (стояка GOST). 100, 175 Горячеоцинкованная сталь. Горячеоцинкованная сталь с двухкомпонентным полиуретановым покрытием. Основание – чугун с эпоксидной защитой. 40 – 100.

Нормы и правила установки гидранта Хавле

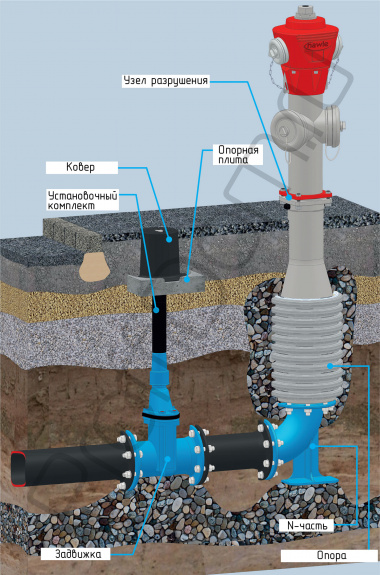

Этапы монтажа гидранта Хавле:

  1. Подготовка.
  2. Рекомендован монтаж запирающей задвижки на трубопроводе перед ПГ, а если это невозможно, то водовод перекрывают полностью.
  3. Создается опорная поверхность с учетом монтажной высоты. Расстояние до электрокабелей – не менее 0,5 м. У переламывающихся ПГ расчетная точка излома должны быть выше уровня земли на 12 ±6 см.
  4. Подготавливают дренажный шланг (Sicker Pipe) или трубу для опорожнения (длина 1 – 3 м, заказывается с ПГ).
  5. Готовят соединение с фланцем, муфты для подключения.
  6. Монтаж: привинчивают фланец крест-накрест или выполняют соединение посредством муфты.
  7. Создают достаточную опору для ПГ, засыпая дно колодца смесью песка и щебня (важно для бесколодезной установки).
  8. Монтируют шланг для дренажа (установка-тестирование под давление-промывка).
  9. Заполняют котлован грунтом.
  10. Установка регулируемой головы: насаживается на стояк, поворачивается в нужное положение, болты затягивают.
  11. Пожарный гидрант промывают.
