Назначение и устройство напорных пожарных рукавов

Содержание

Что такое напорный рукав
Какие бывают напорные рукава: виды
Классификация напорных рукавов
ТТХ напорных пожарных шлангов
Что наносится при маркировке НПР
Срок службы рукавов напорного типа
Инструкция по эксплуатации напорных рукавов
Формуляр напорного рукава: образец

Назначение и устройство напорных пожарных рукавов (НПР) выделяют их в отдельную большую группу средств, применяемых при ликвидации возгораний, цель которых – доставка ОТВ (огнетушащего вещества) в очаг.

Шланги обеспечивают все требуемые типы струи; брандспойт создает нужную ширину, длину выпуска (частично) воды или пены, степень распыленности, компактности. Рукава имеют повышенную эластичность для скатки, нормируемую устойчивость к термическим, механическим нагрузкам.

Нормативное регулирование, справочные материалы:

ГОСТы Р 51049, Р 53279, Р 53277, 30135-94, НПБ 152-2000 и 153-2000 – основные акты, рукавная арматура, обслуживание, каркасы;
Руководство и инструкция по эксплуатации ПР. Издания, соответственно: Москва, 1994, 2007 гг. – анализ нормативных актов, ТУ, практики;
Пожарная техника. Безбородько М., Москва, 2004 г. – учебный материал.

Что такое напорный рукав

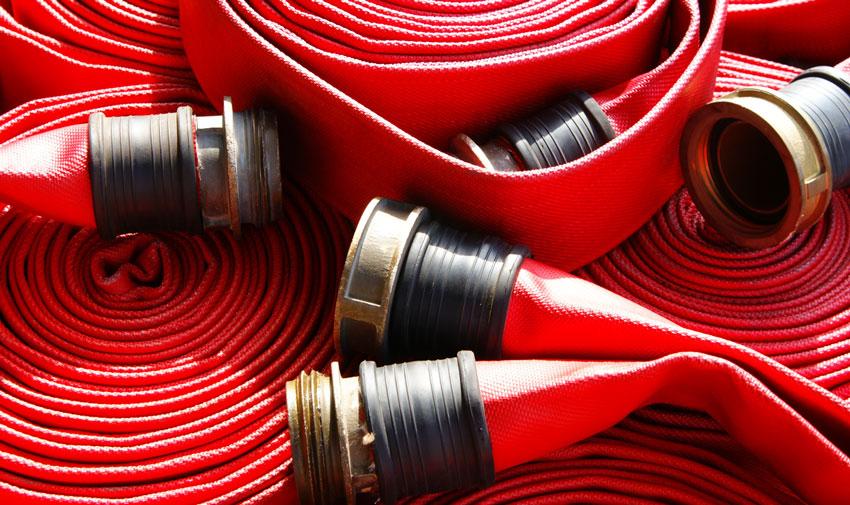

Под пожарным рукавом (ПР) подразумевают гибкий прорезиненный с текстильным кожухом с армированием или без такового трубопровод, подающий или/и транспортирующий ОТВ в очаг при пожаротушении или к спецтехнике, насосам, резервуарам. ПР обязательно комплектуются спецавтомобили, краны (ПК). Шланги также подключаются к водосборникам и разветвлениям от магистральных линий.

Есть три вида ПР: напорные (НПР), всасывающие (ВПР), напорно-всасывающие (НВПР). Последние два предназначены только для выкачивания, транзита ОТВ, они не используются под стволы и для непосредственного пожаротушения. Предприятия при закупке отображают пожарные рукава по ОКОФ кодом 14 2944215.

Напорные пожарные рукава предназначены для подачи воды/пены напрямую в очаг: подводят ОТВ к стволам (ручным, лафетным, стационарным), при этом рассчитаны на значительное избыточное давление. Шланги применяются для пожаротушения или для создания рукавных линий. НПР не армируются проволокой, что позволяет хранить их компактно, в скатках.

Напорный рукав тоньше, намного длиннее (10, 15, 20 м и более), чем всасывающие (4 м).

НПР работает с такими элементами:

рукавная арматура:
- соединительные головки (СГ) – разновидность быстросмыкаемой арматуры из штуцеров, полугаек. Виды: рукавные, муфтовые, переходные, заглушки;
стволы (брандспойты): универсальные, ручные, лафетные, водяные, пенные, комбинированные.

Материал НПР – слои изоляции из латекса, резины, полимеров, каркас из текстиля (тканого, ткановязаного). Напорные рукава с кожухом из натуральных волокон могут выпускаться без гидроизоляционной камеры.

Какие бывают напорные рукава: виды

Шланги могут быть с несколькими слоями, камерами или только с изоляционной пропиткой (облегченные). Разновидности рукавов напорного типа зависят от их материала, конструктивных элементов:

кожухи (каркасы) из натуральных нитей:
- льняные;
- пеньковые;
- льоноджутовые;
синтетические кожухи:
- с внутренней гидроизоляционной камерой (слоем) из полимеров, резины без наружного покрытия (В);
  - прорезиненные из синтетических нитей;
- с пропитанными одинаковыми веществами внутренней гидроизоляцией и с наружным защитным покрытием, каркасом (П);
  - латексные;
двустороннее полимерное покрытие (Д);
- усиленные на 3 МПа.

Классификация напорных рукавов

Варианты напорных противопожарных рукавов описаны в положениях ПБ N 152, Методических рекомендациях от 2007г. Есть несколько факторов для разделения:

Параметр	Описание
Назначение	пожарные краны (ПК), гидранты (ПГ), переносные мотопомпы (МП) – на 1 МПа; техника (ПТ) передвижного типа; до 1,6 МПа (D 89 – 1,4 МПа, D 150 – 1,2 МПа); пожарные рукава высокого давления до 3 МПа (РПМ3,0). Обозначение: РПМ – для пожарных машин (РПМ(П)-50-3-ИМ-УХЛ1); РПК-Н/В – для ПК (наружных/внутренних), гидрантов (РПК-Н(В)-55-1,2-У1).
Стойкость	с общими качествами; специального исполнения: стойкие к износу (И), термическим влияниям (Т), маслам, ГСМ (М); термостойкие перколированные – самоувлажняются (тушение торфяников, тлеющего угля).
Климатическое исполнение	«ТУ»: t° от -30 до +40 °C; «У»: t° -40 до +45 °C; «УХЛ» (для ПТ): t° -50 до +45 °C.

Изделия поставляются стандартно в 10, 15, 20-метровых скатках, возможна длина на заказ: 40, 80, 100 м. На рынке популярны следующие марки для воды и ее растворов (pH от 7 до 10):

Название, рабочее давление	Температуры содержания	Особенности
Сибтекс 1 МПа	Морозостойкие (до -50 °C)	С внутренним гидроизоляционным покрытием (слоем), камерой.
Гетекс 1,6 МПа	обычное исполнение (-40 °C); специальное (-50 °C).
Латексированные напорные рукава 1 – 1,6 МПа	-40 °C
Армтекс Только для ПТ 1,6 Мпа	-40 °C	специально усиленные; с двухсторонним полимерным покрытием; повышенная стойкость к агрессивным веществам (бензин, ГСМ); продольные укрепляющие рифели; наибольший срок хранения (от 10 лет).

Скачать: Характеристики НПР.pdf

ТТХ напорных пожарных шлангов

Параметры НПР стандартизированы. Нормы есть в Р.1 норм ПБ N 152, Р. 2.2 Методических рекомендаций.

Параметр	Характеристики
Усл. проход (DN) ø, мм	25, 40, 50, 55, 80, 90, 150
Внутренний ø, мм	25, 38, 51, 66, 77, 89, 150
Раб. давление (МПа)	1; 1,2; 1,6; 3
Длина шлангов (±1 м)	Стандартно 10, 15, 20, допускается 40, 80 и до 100 м
Масса (1 м/кг)	ø 25, 38, 51, соответственно, масса 0,17; 0,26; 0,35; для ø 66, 77, 89, 150 – 0,45.

Дополнительные параметры на распространенные диаметры ПР:

Тактико-технические качества	Внутренний D ø (мм)
Тактико-технические качества	51	66	77	89	150
Пропускная способность (л/с)	11	17	23,5	40	100
Объем напорного рукава (20 м)	40	70	90	120	350
Сопротивление для 20 м (Sp)	0,13	0,035	0,015	0,0038	0,00046
Потери напора (м. вод. ст.)	13,5	9,9	8,2	6	3,5
Раб. давл. (атм)	16	16	16	14	12
Испытат. давл. (атм)	20	20	20	18	15
Разрывное давление рукавов (МПа)	35	35	35	28	24
Масса 1 м (кг)	0,45	0,55	0,65	0,75	1,20
Масса 20 м с полугайками (в среднем)	9	11	13	15	24
Расход л/с при скорости течения ОТВ в 1 м/с	2,04	3,42	4,6	6,1	10,8
Норм. скорость воды	1 – 3 м/с

Материал рукавов огнеупорный, выдерживает контактный прожиг минимально 5 сек. при +300 °C, стандартно – 30 сек. По параметру термоустойчивости проводят испытания раскаленным до +450 °C стержнем (п. 5.10 норм ПБ N 152).

Что наносится при маркировке НПР

Надписи на рукаве должны сохраняться на весь срок эксплуатации. Размещение:

наносит изготовитель:
- на одном конце – тип, технические параметры изделия;
- на втором на внутренней стороне скатки – наименование производителя (товарный знак), дата выпуска. Марка также может указываться перед обозначением с тех. параметрами, дата – после него. Расстояние от конца 150 мм (по нормам ПБ N 152 п. 4.7.1) или до 0, 5 м (по п. 5.19 Госстандарта Р 51049);
- для РПМ наименование завода и дату размещают на расстоянии до 4 м от одного из концов;
- возможна дополнительная визуализация просновкой (нитями основы) иного цвета для РП без наружного покрытия:
  - для РПМ – две;
  - для РПК – одна;
в пожарной части наносят:
- на расстоянии 500 – 1500 мм от места для соединительной головки вдоль через дробь номера: пожарной части (числитель) и порядковый (знаменатель). Длина цифр 60 мм;
- около параметров ставят штамп техконтроля.

Порядок сокращений маркировки с техпараметрами:

Тип.
Условный проход.
Рабочее давление.
Длина.
Климатическое исполнение.

Пример расшифровки: «К РПМ(П)-50-3-ИМ-УХЛ1-12.18» – товарный знак (К), рукав для пожарной машины с полиуретановой пропиткой (П), с проходом 50 мм, для 3 МПа, износо- и маслобензостойкий (ИМ), климатической группы УХЛ1, изготовлен в декабре 2018 г.

Срок службы рукавов напорного типа

По п. 5.17 Госстандарта Р 51049 минимальный срок эксплуатации – от 5 лет.

Инструкция по эксплуатации напорных рукавов

Эксплуатация включает систему мер. НПБ регламентируются все аспекты обслуживания от содержания и ухода до ремонта:

Мера	Описание
Постановка (принятие) на вооружение, комплектация ПК	проверки, испытания входного контроля; нанесение дополнительных обозначений, штампа контроля.
Применение напорных пожарных рукавов на пожаре	Прокладка: без резких перегибов; обходя острые и тлеющие предметы, места с агрессивными веществами, ГСМ, ЛВЖ, ГЖ; на л/к – между маршами, не загромождая проходы; по непроезжей части или с защитой мостиками; используют защиту от перегибов – рукавные колена; для закрепления по вертикали применяют специальные задержки; изделия не сбрасывают – их спускают веревками; подают воду постепенным открытием клапанов; перекрывают также медленно; течи ликвидируют ленточными, корсетными зажимами, отрезками ПР.
ТО	Осуществляется на линиях (ЛОПР) или базах обслуживания ПР: отмачивание; мойка; осмотр; испытания; сушка; ремонт (вулканизацией, клеем). Скатка: одинарная («улитка») для длительного хранения – рукав, скатанный по всей длине, при этом один конец в центре, а второй снаружи; рекомендуемые для содержания около ПК, в ПШ: двойная – скатывается сложенный вдвое шланг, чтобы два конца разместились снаружи мотка; горизонтальная/вертикальная гармошка; восьмерка – только для кратковременного содержания (для транспортировки на ТО).

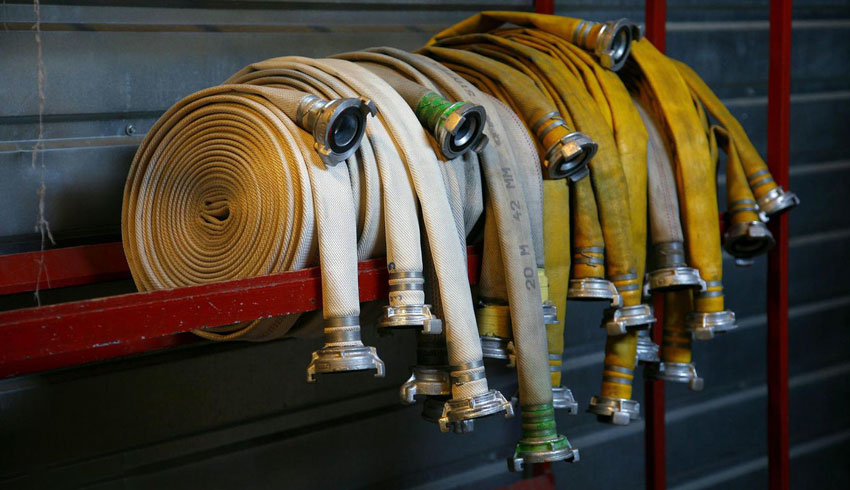

Хранение	в отсеках пожарного автомобиля содержат в скатках, укрывают водонепроницаемым чехлом; хранят только в чистом, сухом виде. Места: защищенные от ультрафиолета, тепловых потоков, приборов, выделяющих озон; не меньше 1 м от нагревающихся приборов; в спецпомещениях с вентиляцией: вертикально расположенные скатки на стеллажах с поддонами; нельзя хранить вблизи агрессивных веществ, ГСМ.

Просушка и промывка НПР делается обязательно перед скаткой. Перекатка обязательная не реже 1 раз в год.

Формуляр напорного рукава: образец

Документ учета, сопровождающий НПР на протяжении всей его эксплуатации, – формуляр, куда заносятся полные данные о параметрах, мерах ТО, состоянии изделия. Сертификат соответствия и бланк бумаги есть в заводском комплекте, он подписывается работником отдела техконтроля. Шаблон с полями и графами есть в Прил. А стандарта Р 51049, а Прил. 1 Методического руководства (М., 2007) отображает примерную структуру и содержание.

Скачать: Формуляр НПР.pdf
