Назначение, виды, устройство напорно-всасывающих и всасывающих пожарных рукавов

Всасывающие и напорно-всасывающие пожарные рукава (ВПР и НВПР) – две разновидности с аналогичными задачами, конструкцией. Отличия лишь в том, для каких источников они предназначены и в степени усиления материала. Под изделием подразумевают рукава жесткой конструкции для забора воды:

  • ВПР – из открытых источников с помощью насоса;
  • НВПР – из систем с напором (внутренние, наружные водопроводы с пожарными кранами, гидранты).

Нормативные и справочные материалы:

  • ГОСТы 5398-76 (для неармированных изделий, но некоторые нормы содержат полезную информацию, например, классификацию), Р 53279-2009, Р 53277-2009;
  • Руководство по эксплуатации ПР, Москва, 2007;
  • Инструкция по эксплуатации ПР, Москва, 1994.

Виды всасывающих и напорно-всасывающих рукавов

Под пожарными рукавами подразумевают шланги с определенной гибкостью с устройствами для подсоединения к точкам водозабора, технике или между собой, транспортирующие огнетушащее вещество (ОТВ).

Кроме напорных рукавов (НПР), есть ВПР, НВПР. У них меньше разновидностей, так как это более узконаправленные изделия:

  1. есть несколько классов (п. 1. 1 Госстандарта 5398), но с противопожарными целями применяют два из них:
    • В – для воды (из водоемов, трубопроводов);
    • КЩ – для слабых растворов (концентрация до 20%) кислот, щелочей;
  2. по составу материала один вид рукавов – резинотканевые армированные;
  3. для климата тропического, умеренного, холодного.

Назначение ВПР и НВПР рукавов

Задача всасывающих пожарных шлангов – транспортировка огнетушащего вещества к технике, резервуарам и далее для целей пожаротушения, в том числе к НПР с брандспойтами.

ВПР, НВПР не предназначены подавать воду к очагу возгорания через ствол, то есть они не для непосредственного пожаротушения. Теоретически можно применять для подавления огня, но технически это не их назначение – инвентарь не обеспечит требуемые параметры струи.

Между собой ВПР, НВПР отличаются тем, что последний работает с системами изначально с напором. Если производят выкачивание из водоема (мотопомпой, насосом спецтехники, автоцистерной), то применяют первый вариант.

Устройство рукавов

Элементы ПР двух видов аналогичные. Вкратце, это стальная проволока (каркас), обтянутая кожухом из текстиля и резины. Отличается лишь структура материала (для технических жидкостей, агрессивных растворов), его толщина, размеры (в зависимости от нагрузок).

Элемент Описание
Рукавная арматура
Сетка для удержания (СВ)
  • для оставления тушащего состава в объеме рукава при перерывах в работе насоса;
  • находится на конце, соединяющимся с точкой забора;
  • внутри имеет затвор, опускающийся при остановке помпы, удерживающий ОТВ.
Сборник (ВС) Соединяет потоки в один.
Разветвление (РТ, РЧ) Разделяет, регулирует объем ОТВ. Есть модели четырех- и трехходовые. Последние более распространенные, имеют три выходных, один входной штуцер.

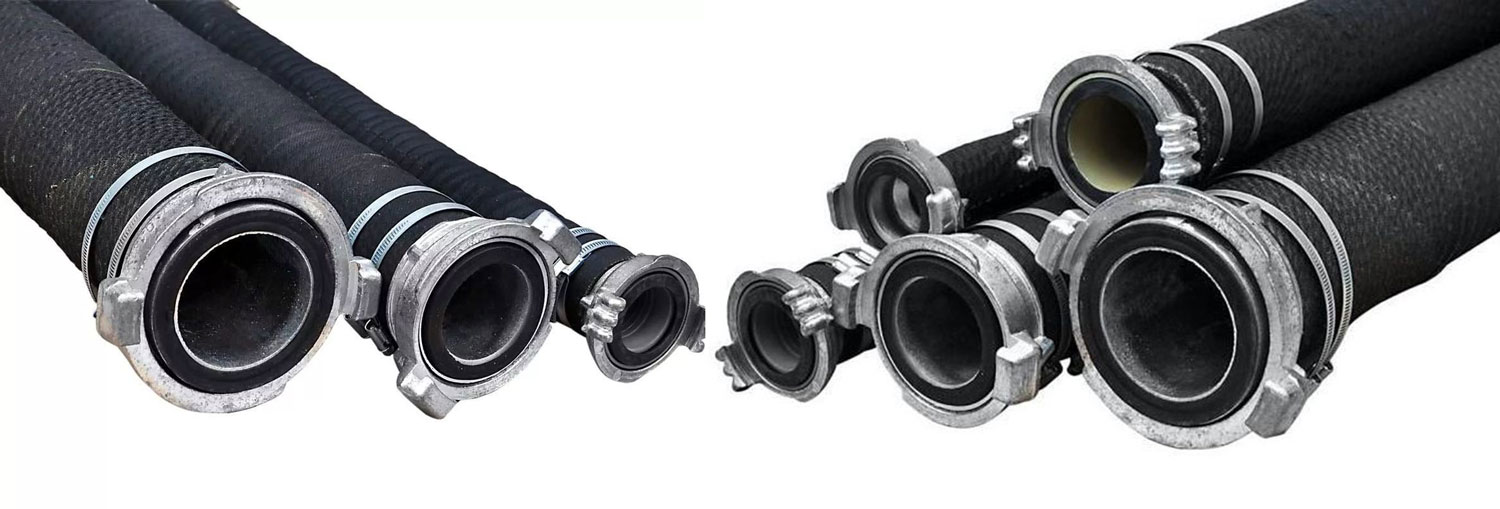

Соединительные головки
  • ГРВ (простая под рукав);
  • ГМВ (муфтового типа);
  • ГЗВ (заглушка).
Переходники Для объединения разных по толщине линий.
Шланг

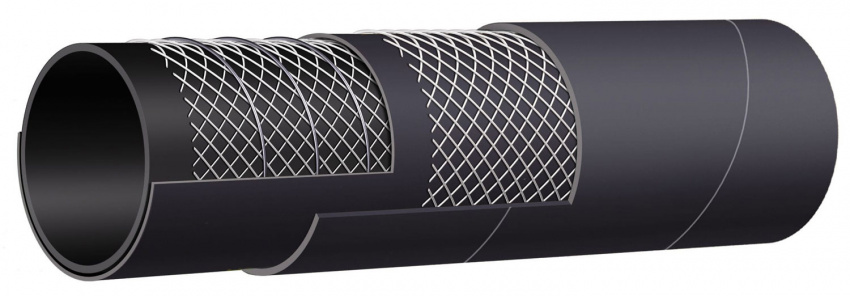

Состав
  1. Резиновая прослойка внутри.
  2. Внутренний текстильный слой.
  3. Спираль из стали (укрепляет, исключает сужение от придавливания).
  4. Промежуточная резина.
  5. Второй и наружный тканевый или резиновый (кл. КЩ) слои.

Концы вместо головок могут быть с мягкими манжетами для металлических хомутов или под навязку проволокой (2 – 2,6 мм). Характерный признак шланга – ребристая (иногда также называемая гофрированной) поверхность, так как в оболочку вставлена стальная армирующая спираль.

ТТХ напорно-всасывающих и всасывающих шлангов

Технические характеристики двух видов зависят от наличия напора в источниках, для которых они предназначены. Параметры:

Тип ПР Вн.ø, мм Длина Раб. давл., МПа Масса напорно-всасывающих и всасывающих пожарных рукавов, (1 метра, кг) Мин. радиус изгиба Раб. вакуум, МПа Толщина резины (внутр./промеж., мм) Диаметр усл. прох. (DN) по табл. 1 Метод. руководства
Манжеты, мм Рукава, м
ВПР 75;

125;

200.

100;

150;

150.

4 0,3 (0,5) 4,5;

8,0;

13,5

400;

600;

900.

0,08 2,0/1,5 80;

100;

125.

НВПР 51;

77;

100;

125.

1,0 2,1;

3,1;

4,5;

6,3.

Маркировка ВПР и НВПР рукавов

Обозначения в маркировке по порядку:

  1. Класс.
  2. Группа («1» – для открытых, без напора водоемов, «2» – для водопроводов, ПГ).
  3. D (ø).
  4. Давление.
  5. Метраж (в мм).

Пример: В-2-125-3(5)-4000. Около маркировки также присутствует тип рукава (ВПР, НВПР) наименование завода, дата изготовления. Обозначение наносят на наружную поверхность манжеты. Там также указывают номера: инвентаризационный (порядковый), пожарной части.

Эксплуатация и хранение

ВПР и НВПР хранят с минимальным радиусом изгиба в пеналах, пачках. Изделия закрепляют любым перевязочным материалом. На спецтранспорте шланги складывают в 4-метровый короб на надстройке, что обеспечивает автоматическую сушку механическим способом – обдуванием при движении техники.

Температурный режим содержания – от -35 до +90°C или от -40 до +120°C в зависимости от условий производителя. Рукава обычно как минимум 5 сек. стойкие к прогоранию при термическом воздействии температурой +300°C.

При поступлении на вооружение в пожарные структуры шланги испытывают (на герметичность, прочность, выдерживание давления), подвергают мерам входной проверки. Исключаются любые деформации, просачивание воды даже в виде росы.

Важно проверять шланг на наличие отслоений, просматривая полость изнутри на свет. Визуальным осмотром обнаружить недостаток сложно, поэтому также анализируют показатели вакуумметра: высокое разрежение без поступления воды свидетельствует о неполадке.

Пример процедуры приведения в готовность шланга, осуществляемой расчетом пожарного автомобиля:

  1. Присоединение к насосу:
    1. Пожарный держа ПР около СГ, придвигает его к патрубку помпы.
    2. Совмещает выступы, наворачивает головку ключом до отказа.
  2. Присоединение ВС:
    1. Один боец подносит вверх ближний к источнику конец.
    2. Второй – совмещает СГ с пазами ВС, наворачивает ее ключом, затягивая зажим.

Формуляр на всасывающий и напорно-всасывающий рукав: образец

При поступлении ВПР и НВПР на вооружение заполняется формуляр – карточка контроля изделия с характеристиками, результатами проверок, обслуживания. Формуляр подтверждает приемку рукава в исправном состоянии. Бумага подписывается начальником отдела технического контроля.

Скачать: Формуляр ВПР и НВПР.pdf
