Нормы и правила эксплуатации и обслуживания пожарных гидрантов

Нормы и правила эксплуатации и обслуживания пожарных гидрантов

Требования по эксплуатации и обслуживанию пожарных гидрантов предписывают выполнение правил к содержанию, организации ремонта, мер против поломок. Работоспособность ПГ поддерживается постоянно. Процедуры по ТО выполняют лицензированные водопроводные организации.

Эксплуатация и обслуживание пожарных гидрантов в зимнее и летнее время основывается на нормативных источниках:

  • отдельные пункты:
    1. ГОСТ 12.2.037-78 (п. 1.4.1), 12.4.009-83 (п. 2.4.4);
    2. ФЗ N 123 (ст. 127);
    3. Правила противопожарного режима (пост. N 390, «ППР»), ст. 55, 75, 77;
  • основы наружного п/п снабжения:
    1. СП 8.13130;
  • главные по гидрантам:
    1. ГОСТ Р 53961 (Р. 11);
    2. ТУ: 4854-036-09864185-2013, 8024-014-96950580-2009;
  • учебники, руководства:
    1. применение пожарной колонки: учебники и нормативы по ПСП, справочник РП;
    2. рекомендации и типовые инструкции по эксплуатации противопожарного снабжения;
    3. руководства по ПГ (часто прилагается к ТД);
  • акты местных органов власти;
  • технические регламенты о ремонте пожарных гидрантов обслуживающих организаций.



Правила эксплуатации пожарных гидрантов

Пожарные гидранты (ПГ) – основные наружные источники огнетушащего вещества в местностях с водопроводами. Назначение – обеспечение отбора воды на противопожарные нужды спецтехникой (АЦ, мотопомпами). В странах СНГ, ПГ чаще подземные, под пожарные колонки, которыми комплектуются спецавтомобили.



Для ПГ постоянная готовность и работоспособность обязательные, что требует непрерывного мониторинга (осмотры) и регулярных проверок. Часть требований по эксплуатации гидрантов в зимнее и летнее время касается утепления оборудования, очистки, доступности путей подъезда, знаков.



Периодичность обслуживания

По п. 11.9 ГОСТ Р 53961, ст. 55 ППР, п. 2.4.3 ГОСТ 12.4.009 периодичность проверок работоспособности с гидравлическими тестами (включая с пуском воды, на герметичность, водоотдачу) – 2 раза в год. Время – весна, осень (при t° не ниже -5 °C). Помимо регулярных тестов, первая процедура проводится при приемке. По итогам составляются акты, данные вносятся в журналы учета (форма 21 ГОСТ 2.601).





Требуется постоянный технический надзор по пунктам:

  • исправность;
  • утепление;
  • очистка (особенно зимой);
  • доступность подъездов;
  • забор ОТВ в любое время.



 Состав работ по ремонту:

  • замена элементов;
    1. резиновых;
    2. изношенных;
  • проверка винтовой пары (шпиндель-клапан и др.), деталей с резьбой;
  • очищение слива;
  • восстановление защитных покрытий.



Как производится ремонт гидрантов:

  1. Исполнитель ТО организовывает отключение водопровода.
  2. Уведомляет ГПС.
  3. На место выезжает ремонтная бригада.
  4. Колодец укрывают пирамидой-колпаком.
  5. Откачивают воду, проводят необходимые манипуляции, затем – гидроиспытания.



Текущий ремонт противопожарных гидрантов проводят по ежегодному графику, внеплановый – при обнаружении поломок.



Что соответствует требованиям к содержанию гидрантов

Тех. обслуживание включает в себя и меры по уходу. Обязательный минимум (ГОСТ 12.4.009-83 п. 2.4.4):



Меры Описание
Зимний период
  • откачка воды:
  1. из стояков ПГ Московского типа и подобных с заделкой слива деревянными пробками;
  2. при уже установившейся минусовой t° – из колодцев, заполненных выше уровня стояка с дальнейшим выполнением предыдущего пункта;
  • затопляемые механизмы берут на спец. учет линейные участки РЭВС или ПЧ с последующим контролем РЭВС. Мера сопровождается откачкой после оттепелей, информированием ПЧ;
  • шахты заполняют специальной теплоизоляцией.



Для надземных ПГ откачка из стояка не требуется, если они «сухого» типа.

Очистка Снега, лед, грязь убирают из крышек.
Проезд
  • свободный;
  • чистый;
  • доступный в любой период суток;
  • достаточный для пожарной машины, ширина от 3,5 м.



Правила содержания и эксплуатации:

  • стоянка на люках запрещена. Механизмы в местах парковки с горизонтальной разметкой;
  • наличие сертификата, техпаспорта;
  • использование только для:
    1. целей пожаротушения;
    2. ремонтных манипуляций, ТО, промывки сети;
  • крышка откидывается специальным крюком, следят, чтобы не упала на ноги, не повредила конструкцию;
  • открытие/закрытие (пуск/остановка воды) – специальным ключом или пожарной колонкой (КП): квадратный конец торцевой штанги входит в ответное углубление штока ПГ;
  • при отборе, проверке у колодца находится ответственный боец пожарного расчета. При тушении – водитель АЦ;
  • запрещено:
    1. спускаться в шахты работникам ГПС, а также не проверив отсутствие опасных газов;
    2. огонь при открытии люка, установки КП: внутри могут скапливаться газы. Отогрев – безогневым способом.
  • ход узлов для плотного закрытия и открытия, штока, других подвижных частей – плавный, без чрезмерных усилий;
  • КП установлена полностью, если вся резьба стояка ПГ закрыта, и зафиксирована плотно;
  • штанга колонки после навертывания должна быть неподвижной, а КП вращается вокруг нее;
  • на части неокрашенные и с открытой резьбой наносят пресс-солидол.



Если открывание тугое, делают разгонку резьбы – вращают без чрезмерных усилий в две стороны ключ КП. При безрезультатности или при неполном перекрытии сильный нажим запрещен – вызывают дежурных ремонтников. Аналогичные действия, если туго наворачивается КП.



Кратко открытие:

  1. Установка КП (5,5 – 6 полуоб. по ч. с.).
  2. Торцевой ключ поворачивают на 1 полоб. против ч. с. – гидрант наполняется водой. Слив закрыт, как и патрубки КП. Иногда для этого требуется 5 – 6 полуоб. Слышен шум потока.
  3. После заполнения стояка штангу поворачивают в зависимости от модели ПГ на 10 – 11, 12 – 15, 18 – 20 полуоб.
  4. Затем, после подключения техники, можно отвинчивать вентили патрубков (стандартно 2 шт., 15 – 16 полуоб.);
  5. Перекрывать клапан гидранта можно только при закрытых маховиках напорных выходов колонки.
  6. Перед снятием КП открывают слив.
  7. При сворачивании колонки следят за неподвижностью ее ключа, иначе возможно случайное открытие устройства, гидроудар, срыв напором.



Требования к установке:

  • на пожарную подставку;
  • параметры водопровода:
    1. монтируют перед гидроиспытаниями, на промытую сеть; на кольцевые магистрали, на тупиковых – только если они до 200 м. На ответвлениях нельзя;
    2. минимальный Ø труб – от 100 м, для сел – от 75 мм, максимальный Ø – 500 мм;



Расположение, оформление:

  • вдоль автодорог, до 2,5 м от кромки проезжей части, но не ближе 5 м до стен построек. На проезжих сегментах можно;
  • расстояние между устройствами – до 150 м;
  • расстановка – на каждую точку защищаемого сооружения от 2 гидрантов при расходе на пожаротушение до 15 л/с и от 1 – при затратах до 15 л/с с учетом рукавных линий до 200 м;
  • на застроенных территориях с бездорожными покрытиями, в зеленых зонах обустраивают отмостки выше поверхности на 0,05 м, шириной 1 м с уклоном от люков. На проезжих частях, с капитальным покрытием – крышки на одном уровне с ним; в незастроенных зонах – выше на 0,2 м;



Люки закрываются специальными крышками, коверами.



Знаки:

  • F09 по ГОСТ 12.4.026;
  • места:
    1. 2 – 2,5 м от земли;
    2. непосредственно у источников и по направлению движения к ним;
    3. на стенах построек, напротив которых смонтирован гидрант;
  • размеры в среднем 12х16 (определяется по ГОСТ 12.4.006), красный фон с белыми надписями. Содержание:
    1. тип ПГ («М» – Московский);
    2. Ø сети, ее характер (тупиковая – «Т», в левом верхнем углу);
    3. номер устройства. Соответствуют номерам домов, где закреплена табличка. С «0» в начале – для указателей на деревьях, столбах;
    4. расстояние от таблички до изделия;
    5. по п. 1.12 ГОСТ 12.4.009 указатели выполняются с подсветкой или с флуоресцентными, светоотражающими покрытиями;
    6. указывают на удобные подъезды именно для машин.



Положение в колодце:

  • строго вертикальное, ось не ближе 17,5 см к краям горловины, от торца до крышки шахты – до 40 см и не меньше 15 см;
  • обеспечивает:
    1. свободное надвигание, снятие крышки;
    2. накручивание колонки до конца, полное;
    3. возможность ТО.



Что не соответствует требованиям к содержанию гидрантов

Нарушения:

  • не нахождение в постоянном режиме готовности;
  • наличие воды в шахте, в самом гидранте, несвоевременная откачка;
  • нарушение расстановки, расстояний от объектов;
  • отсутствие утепления;
  • стоянка автотранспорта или любых иных объектов на люках;
  • загрязнения, повреждения лакокрасочного покрытия;
  • отсутствие знаков, неправильное их размещение, слабая видимость;
  • затрудненный подъезд;
  • отсутствие специальных крышек, коверов;
  • размещение подставки ПГ не на бетонной подушке с песчано-гравийной подкладкой.



Запрещено без крайней необходимости открытие колодцев для ТО при t° ниже -15 °C и пуск воды при 0… -15 °C (разрешен только внешний осмотр).

Кто обслуживает гидранты

Согласно ст. 55 ППР руководители организаций, у которых ПГ значатся в балансе обязаны обеспечивать все работы. Обычно это местные «Водоканалы», администрации, а также предприятия с гидрантами на своих промышленных территориях.



Техническое обслуживание осуществляют профильные организации с лицензиями согласно договорам с балансодержателями или собственниками. Большинство ПГ коммунальные, поэтому таковыми являются «Водоканалы», осуществляющие весь спектр работ.



Если ПГ относится к местным администрациям или принадлежат предприятиям, то они обязаны заключить договор на тех. обслуживание с исполнителем, обычно это «Водоканалы», которые откомандируют сотрудников.



Подготовка к зиме осуществляется в процессе осенних проверок бригадами АВР РЭВС (для городского водоснабжения), водопроводными службами объектов (для объектового). В процедуре участвует ГПС.



Обязанности учреждений по обслуживанию:

  • водопроводно-канализационные КП или органы самоуправления:
    1. обеспечение полного комплекса ТО для работоспособности;
    2. установка указателей, но чаще этим занимается ГПС по договору;
    3. организация беспрепятственного доступа. Вправе требовать от абонентов сети, за которыми закреплены ПГ, очистку крышек колодцев;
    4. оповещение ГПС об отключении воды, повышении/понижении давления;
  • ГПС: осмотр, контроль за беспрепятственным доступом;
  • строительные, дорожно-ремонтные предприятия обязаны очищать крышки от асфальта.



Обычно все ТО с испытаниями, проверками, содержание в исправном состоянии отнесены к ведению водопроводных организаций, так как технически ПГ – часть трубопроводов, очисткой также занимаются ЖЭКи, УК. ГПС же обязано контролировать состояние ПГ.

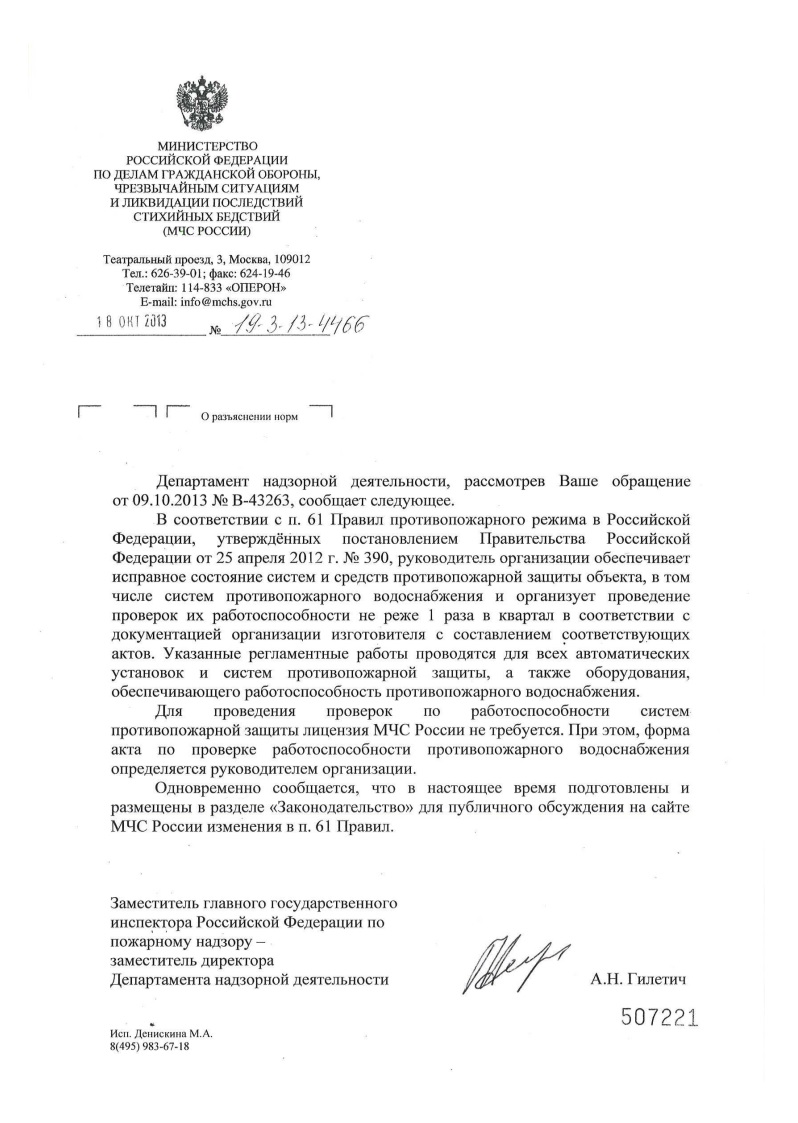

Нужна ли лицензия на обслуживание

Лицензия МЧС не требуется на очистку крышек, знаков, обеспечение подъездов. Но она необходимая на всё, что затрагивает конструкцию ПГ и комплекс оборудования: установка, монтаж, пусконаладочные работы, ремонт, испытания, проверки, замена частей, диспетчеризация.



Техническое задание на обслуживание гидрантов: образец

Руководитель организации заключает договор с лицензированными исполнителями. Тех. задание на ремонт, это часть соглашения, приложение к нему для технических аспектов. Содержание: объемы работ, количество ПГ, сроки, способы, инструменты, порядок сдачи, кто должен ремонтировать гидранты.



Возможные неисправности гидрантов

Характерные поломки:

  • холостой ход ключа – оторван клапан;
  • затрудненное вращение подвижных узлов, наворачивания колонки – попадание грязи, срыв резьбы;
  • течь в соединениях – соскальзывание, износ уплотнителей. При невозможности перекрытия колонку не снимают (она остановит поток), вызывают ремонтников;
  • застой воды в стояке – засорение слива;
  • невозможно навинтить КП – нарушена центровка штанги, смещен стояк; прокручивается ключ – завальцевание (сглаживание) граней.



Акт проверки пожарного гидранта в эксплуатации: образец

Приемка – процедура для постановки ПГ на баланс и введение его в эксплуатацию. Проводятся испытания на работоспособность ПГ. В акте ввода в эксплуатацию прописывают технические данные гидранта, водопровода, адрес, состояние, требуемый расход воды на пожаротушение и у изделия. В заключении – пригодность к работе.



Инструкция по содержанию и эксплуатации пожарных гидрантов

Инструкции и методические рекомендации обычно составляются как приложение к актам местных властей для наружного водоснабжения. Акцент делается на содержание, уходе, обслуживание ПГ, действиях при поломках, перебоях с водоподачей.
