Требования пожарной безопасности к складским помещениям и объектам хранения закреплены в нормативных источниках:
- общие, основы:
- ФЗ 123 Техреглмент – параметры, классы огнестойкости;
- постановление N 390 Противопожарный режим (далее, ППР);
- главные, по обустройству:
- СНиП 31-04-2001 он же СП 57.13330 (категории, конструкция, особенно Р. 6);
- ПОТ РО-14000-007-98;
- НТП-АПК 1.10.17.001-03;
- СП:
- 241.1311500 (высокостеллажные);
- 12.13130 (категории);
- 1.13130 (эвакуация);
- 2.13130 (огнестойкость, Р. 6.2);
- 3.13130 (системы оповещения, обеспечение эвакуации);
- 4.13130 (планировка, расстояния);
- 5.13130 (обязательность установок тушения, сигнализации);
- 9.13130 (первичные средства);
- 10.13130 и 8.13130 (противопожарные водоводы, источники);
- 7.13130, 6.13130 (инженерные коммуникации);
- 60.13330 (вентиляция);
- Инструкция о мерах пожарной безопасности в помещениях материального склада.
Требования к складам по пожарной безопасности зависят от категорий: А, Б, В (помещения В1 – В4), Г, Д. По ст. 27 ФЗ 123 они нормируемые; меры по пожаротушению обязательные.
Расчет категорий делается по СП 12.13130, там же есть расшифровка:
Категория |
Веществ и материалы |
А (повышенная взрывопожаро — опасность) |
Горючие газы, ЛВ жидкости с t° вспышки до +28 °С в количестве для образования взрывоопасные парогазовоздушные смеси, при воспламенении которых развивается расчетное избыточное давление взрыва в помещении, превышающее 5 кПа, и (или) вещества и материалы, способные взрываться и гореть при взаимодействии с водой, кислородом воздуха или друг с другом, в таком количестве, что расчетное избыточное давление взрыва в помещении превышает 5 кПа. |
Б (взрывопожаро — опасность) |
Горючие пыли или волокна, ЛВ жидкости с t° вспышки от +28 °С, горючие жидкости в таком количестве, что могут образовывать взрывоопасные пылевоздушные или паровоздушные смеси, при воспламенении которых развивается расчетное избыточное давление взрыва в помещении, превышающее 5 кПа. |
В1-В4 (пожароопасность) |
Горючие и трудногорючие жидкости, твердые горючие и трудногорючие вещества и материалы (в том числе пыли и волокна), вещества и материалы, способные при взаимодействии с водой, кислородом воздуха или друг с другом только гореть, при условии, что помещения, в которых они находятся (обращаются), не относятся к категории А или Б. |
Г (умеренная пожароопасность) |
Негорючие вещества и материалы в горячем, раскаленном или расплавленном состоянии, процесс обработки которых сопровождается выделением лучистого тепла, искр и пламени, и (или) горючие газы, жидкости и твердые вещества, которые сжигаются или утилизируются в качестве топлива. |
Д (пониженная пожароопасность) |
Негорючие вещества и материалы в холодном состоянии. |
Для объектов под пожаровзрывоопасную продукцию, высотных складских сооружений разрабатывают специальные нормы.
Виды хранилищ общего назначения:
- открытые:
- площадки;
- платформы;
- стеллажное хранение и штабелями;
- полузакрытого типа;
- закрытые (основной вид, холодные неотапливаемые помещения и с отоплением).
Противопожарные меры учитывают категории складов. На них влияют хранимые материалы. Помимо этого, учитывают степени стойкости, классы пожароопасности: конструктивные (C) – влияние параметров постройки на опасные факторы; функциональные (Ф) – под какие задачи, процессы создано сооружение.
Класс функциональной пожарной опасности складов
Разделение на классы функциональные – Ф1… Ф5 – показывает назначение здания, под которое подбирают стройматериалы и отделку (группы пожароопасности, «КМ») по таблицам ФЗ 123. Расшифровка есть в СНиП 21-01-97 он же СП 112.13330 (п. 5.21).
По классу функциональной пожарной опасности здания складского назначения относятся к Ф5.2, а если они размещены в постройках Ф1 – Ф4, то Ф5.
Для полной характеристики анализируют (ФЗ 123, пп. 5. 18, 5.19 СНиП 21-01-97):
- ст. огнестойкости – I, II, III, IV, V. Для натуральных видов каучука, хлопка, химически активных веществ – не хуже II, для резины, шин (покрышек) – не хуже III;
- конструктивные кл. – С0, С1, С2, С3 (не опасные, мало, умеренно и опасные);
- группы по опасности развития возгораний, по пожарной нагрузке по Прил. Б СП 5.13130.
Например, степень огнестойкости металлоконструкций сопоставляют с параметром для здания по табл. 21 ФЗ 123:
Ст. огнест. зданий |
Предел огнестойкости строительных конструкций |
||||||
Несущие стены, элементы |
Наружные ненесущие стены |
Перекр. междуэт. (вкл. черд. и над подвалами) |
Стройконструкции бесчердачных покрытий |
Стройконструкции л/к |
|||
настилы (в том числе с утеплителем) |
фермы, балки, прогоны |
внутренние стены |
марши и площадки лестниц |
||||
I |
R 120 |
E 30 |
REI 60 |
RE 30 |
R 30 |
REI 120 |
R 60 |
II |
R 90 |
E 15 |
REI 45 |
RE 15 |
R 15 |
REI 90 |
R 60 |
III |
R 45 |
E 15 |
REI 45 |
RE 15 |
R 15 |
REI 60 |
R 45 |
IV |
R 15 |
E 15 |
REI 15 |
RE 15 |
R 15 |
REI 45 |
R 15 |
V |
Не нормируется |
Противопожарные двери обязательные, если они размещаются в огнестойких преградах (п/п стенах или перегородках), требования есть в таблицах ФЗ 123. Если хранилище В3 и выше (учитывая В4, когда площадь больше 10 м²), то огнеупорные двери надо предусматривать. Необходимость п/п преград регламентируется СП 6.13130 Р.6, заполнение проемов в них – ФЗ 123.
Меры пожарной безопасности на складах
Правильное размещение оснащения, материалов (высота стеллажей, штабелей, промежутки), нормы отдаления зданий – это противопожарные мероприятия, влияющие на нераспространение пламени.
План эвакуации по п. 7 ППР обязательный:
- где может находиться постоянно одновременно от 50 чел.;
- объекты с раб. местами для 10 и больше чел.
Расстояние между складами по нормам
Промежутки между постройками как способ предотвращения пожара регламентируются ст. 69 и таблицами ФЗ 123, табл. 1 СП 4.13130:
Степень огнест. производственных и складских зданий |
Класс конструктивной пожарной опасности |
Мин. расстояния при степени огнестойкости и классе конструктивной пожарной опасности жилых и общественных зданий, м |
|||
I, II, III С0 |
II, III С1 |
IV С0, С1 |
IV, V С2, С3 |
||
I, II, III |
С0 |
10 |
12 |
12 |
12 |
II, III |
С1 |
12 |
12 |
12 |
12 |
IV |
С0, С1 |
12 |
12 |
12 |
15 |
IV, V |
С2, С3 |
15 |
15 |
15 |
18 |
Особенности по размещению складов товарно-материальных ценностей: объекты кат. А, Б запрещены в подвалах/цоколях, над помещениями с пребыванием от 50 чел. Рекомендовано оборудовать отдельно, у наружных стен, на верхних этажах.
Расстояния на производственных территориях указаны в Р. 6 СП 4, в частности в табл. 3:
Степень огнестойкости и класс конструктивной пожарной опасности |
Расстояния между зданиями, м |
||
I и II ст. огнест. III и IV ст. огнест. кл. С0 |
III ст. огнест. кл. С1 |
III ст. огнест. кл. С2 и С3. IV ст. огнест. кл. С1, С2 и С3. V ст. огнест. |
|
I и II III и IV кл. С0 |
Не нормируется для кат. Г и Д; 9 — для кат А, Б и В (см. пункт 6.1.5) |
9 |
12 |
III кл. С1 |
9 |
12 |
15 |
III кл. С2 и С3 IV кл. C1, C2, С3 V |
12 |
15 |
18 |
Примечание. Наименьшим расстоянием между зданиями считается расстояние в свету между наружными стенами или конструкциями. При наличии конструкций зданий, выступающих более чем на 1 м и выполненных из материалов группы Г1-Г4, наименьшим расстоянием считается расстояние между этими конструкциями. |
Нюансы:
- для объектов без оконных проемов с негорючей кровлей разрешено снижать на 20%, кроме зданий IV и V ст. огнестойкости и кл. C2, C3;
- I и II ст. огнест., кл. C0 – разрешено понижать на 50%, если есть установка пожаротушения;
- в сейсмически опасных зонах увеличивают на 20%; для особых климатических, географических условий – на 25%, 50% (п. 4.8, 4.9, 6.1.4 СП 4);
- возможно уменьшение с 9 до 6 м (по табл. 3 СП 4), если есть стационарные АУПТ; при удельной пожарной нагрузке в постройках кат. В до 180 МДж на 1 м² (п. 6.1.4 СП 4);
- вариации для открытых площадок есть в пп.6.1.8 – 6.1.10 СП 4 (увеличение на 25%, сокращение на 50%).
Противопожарные расстояния от открытых хранилищ до производственных объектов, между собой нормируются по табл. 4 СП 4 и составляют от 4 до 42 м в зависимости от веществ.
Не нормируются значения от зданий до хранилищ (ст. 6.1.11 СП 4): каменного угля емкостью до 100 т; ЛВЖ до 100 м³; каменного угля, торфа до 1000 т; стена постройки напротив глухая противопожарная 1 типа.
Отсчитывают:
- закрытые склады: от наружных стен, других конструкций и от выступающих больше чем на 1 м сегментов из горючих материалов;
- открытые: от границ площадок для материалов, стенок резервуаров, сливоналивных узлов, границ площадей для тары.
Отдельно в СП 4 есть расстояния для хранилищ нефтепродуктов, газа, ЛВЖ, ГЖ (Р. 6, подразд. 6.4). Нормы также есть в ФЗ 123 табл. 12, 13, 17, 18, а в табл. 14 есть особые категории складских помещений для ГСМ.
Расстояние между стеллажами на складе
Общие правила:
- штабель (стеллаж) – колонна (стены, выступающие сегменты, отопительные устройства): от 0,7 м;
- светильники – сгораемые части: от 0,2 м;
- от стеллажей до (не меньше, м):
- перекрывающих сегментов – 0,5;
- ламп – 0,5;
- оросителей, насадков АУПТ – 1;
- извещателей – 0,6;
- в не секционированных пространствах шириной до 30 м и до 700 м² напротив выходов для эвакуации оборудуют проходы шириной от 1,5 м. На объектах от 700 м² дополнительно оставляют ход шириной от 1,5 м вдоль всей площади;
- на напольном покрытии линиями обозначают границы для складирования, учитывая проходы (вдоль/поперек), эвакуационные проемы, доступы к оборудованию пожаротушения;
- СНиП 31-04-2001 п. 6.5: поперечные ходы высотой от 2 м и шириной не меньше полутора м в стеллажах через каждые 40 м с отделением п/п перегородками. В сегментах с поперечными дорожками в штабелях около наружных стен оборудуют дверные проемы.
Ходы в пределах стеллажей необходимо отделять от них п/п перегородками. В наружных стенах в местах устройства ходов в штабелях оборудуют дверные проемы. Запрещено делать дорожки с расположенными в них колоннами, нельзя их использовать для хранения любых предметов.
Проходы между стеллажами для отдельных видов продукции определяются по технологическим инструкциям. Примеры:
- для шин продольные дорожки – от 1,2 м; поперечные напротив эвакуационных проемов, – от 4,5 м, их располагают по длине склада с шагом 25 м между осями проходов выходов/входов, но до 25 м от стен, расположенных поперек. В сегменте без секционного хранилища с каучуковыми товарами, резиной нельзя содержать другие вещества;
- при хранении хлопко-волокнистой, шерстяной, брезентовой продукции, мешков ходы вдоль и против дверей – от 2 м. От верха штабеля до ламп, проводки – от 1 м. Кипы хлопка (до 6 вагонных партий до 300 т) разделяются. В их секциях нельзя хранить другое. Это же касается химвеществ, концентратов.
Требования к пожарной сигнализации на складе
Обязательность АПС, как и установок пожаротушения, определена в НПБ 110, Прил. А СП 5.13130. АУПТ всегда (кроме автономных) выполняют функции АПС по п. 4.2 СП 5.
Подбирают АПС по нормам пожарной автоматики:
- основы: СП 5, ГОСТ 12.4.009, Р 12.3.46;
- главные ГОСТ: Р 53325, 27990, 26342;
- обслуживание, эксплуатация: РД 009-01-96 (Р.2), РД 25.952-90, РД 25.964-90;
- Средства пожарной автоматики ВНИИПО.
Возможны все типы АПС, если это соответствует расчетам. Система должна выполнять функции (п. 12.2, 12.3.5, 12.4.5, 12.5.5, Р. 13 и 14 СП 5):
- оповещать пульт, пожарный пост по каждому направлению;
- отключать систему вентиляции, кондиционирования, технологические процессы (не всегда, но в самой АУПТ функция отключения должна быть);
- связь с управлением АУПТ;
- световое и звуковое оповещение (с расшифровкой по направлениям):
- возникновение пожара;
- срабатывание АУПТ;
- световая индикация:
- о наличии напряжения;
- об отключении звукового оповещения о пожаре, неисправности (если нет автовосстановления);
- разные по тональности, цвету звуковые/световые сигналы по каждому критерию реагирования;
- включение табло на входе в помещение, там же оповещение об отключении/включении ручного/автоматического пуска;
- контроль исправности (на обрыв, замыкание), уровня ОТВ, положения задвижек;
- наличие питания, состояние электролиний;
- срабатывание и отключение насосов;
- обеспечение полной информативности на пульте.
Требования (Р. 13 СП 5):
- защита одним шлейфом (можно разбивать соединительными коробками) зон определенной площади;
- несколько адресных линий при необходимости. Контроль исправности обязательный. Виды:
- выделенные при отсутствии автоуправления пожарной защиты;
- оптические и не электрические (пневмо, гидравлика) в среде с электромагнитными влияниями;
- проводные, беспроводные;
- приемно-контрольные сегменты (должны находиться в дежурном помещении) и другие приборы, защищенные от электромагнитных помех (степень жесткости не хуже второй по ГОСТ Р 53325) с контролем исправности;
- шлейфы, провода – с медными жилами и временем пожаростойкости для выполнения задач;
- АПС может быть с функцией управления АУПТ, оповещением, дымоудалением, инженерными системами и без таковой;
- резервное питание.
Какие пожарные извещатели необходимо устанавливать
Извещатели пожарные (ИП) или датчики, обнаружители, оповещатели – это устройства для обнаружения признаков пожара и/или формирования сигнала оповещения о нем. Ставят все возможные ИП, учитывая особенности условий. Нормативные источники те же, что по автоматике, а также: ГОСТ Р 57552, НПБ 70, 71, 76, 85, 66, Ст. ВДРО 02-01-08.
Обширная классификация ИП (больше двух десятков типов) есть в ГОСТ Р 53325. Должно быть не меньше 2 устройств, перекрывающих (дублирующих) зону. Обычно для начала определяют, как будет охватываться площадь: точечными или линейными (дешевле) устройствами.
Распространенные ИП – адресные автоматические тепловые или комбинированные с питанием по шлейфу. Можно совмещать разные. Подбирают под вид обращающихся веществ с реагированием на тепло, дым, газ, пламя, комбинацию.
Рекомендации (подробно в руководстве «Средства пожарной автоматики. Область применения. Выбор». М., 2004):
- для кат. Б (сыпучие, пылеобразные вещества) – ИП, работающие при запыленности;
- склад металлов, веществ, склонных к тлению – дымовые;
- кат. Д – обычные тепловые ИП;
- линейные сложно установить при наличии перекрывающих конструкций и погрузчиков;
- ложные срабатывания наиболее присущи дымовым точечным устройствам (от пыли, насекомых).
Способы и средства тушения пожара на складе
Применяют:
- автоматические (автономные) установки пожаротушения;
- огнетушители;
- пожарные щиты;
- противопожарные водопроводы, с пожарными кранами (ПК) и гидрантами (ПГ);
- наружные источники (пожарные водоемы, резервуары).
Системы пожаротушения для складов
Применяются все типы автоматического пожаротушения (АУПТ): установки централизованные (агрегатные), модульные, автономные. Обязательность закреплена в НПБ 110 и Прил. А СП 5. Стандарт – агрегатные АУПТ, ОТВ подбирают под тип продукции.
Вид ОТВ |
Когда применяют, классы пожаров |
Не тушат материалы, особенности |
Газовые (углекислота, хладоны) |
|
|
Порошковые |
|
То же, но специальные смеси тушат кл. D. Порошок не проникает, не смачивает, поэтому не особо рекомендован. Требуется дотушивание водой. |
На водной основе (дренчерные, спринклерные, сухотрубы, водозаполненные) |
||
Водные |
|
|
Пенные |
|
|
Тонкораспыленная вода (спрей, дымка, ТРС) |
|
Расход воды уменьшается в разы. |
Аэрозольные |
Кл. А, B, E. |
Не применяют:
Ограничения те же, что для газовых и порошковых. |
Обычные нормы по системам пожаротушения (СП 5, НПБ 88) не для складов (п. 1.3 НПБ 88): с передвижными стеллажами, для аэрозольной упаковки, штабелями в высоту от 5,5 м, класса пожара D, химически агрессивных, самовозгорающихся веществ. Для них разрабатывают индивидуальные нормы при проектировании.
Нормы расстановки пожарных кранов
Если по Прил. А СП 5 АУПТ не обязательно, то можно ограничиться внутренним противопожарным водопроводом с ПК по периметру защищаемого помещения с нормой расхода по СП 10.13130.
ПК ставят в шкафах (ШП), часто с огнетушителями (ШП-К-О). Нормы расстановки:
- по справочникам:
- Кузнецова А. Е: промежуток между кранами равен длине рукава+половина R комп. струи;
- Староверов И. Г. (Гл. 3.2): только длина рукава, остальное – запас;
- сложные расчеты с коэффициентом распыла есть в «ВПВ: уч.-метод. пособие» Л.М. Мешман;

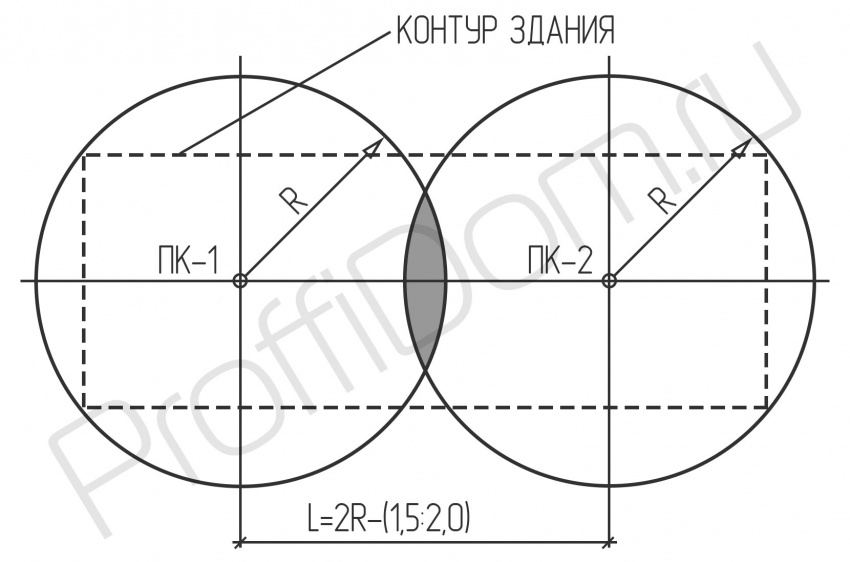

- основное правило: каждая точка охватывается минимум одной компактной (не распыленной частью) струей;
- стандартное правило – длина струи (R охвата) до перекрытий: 6 м для зданий до 50 м в высоту, 8 м – больше 50 м.
- формула:
Если склад на производственной территории, то также должно быть наружное пожаротушение с гидрантами по СП 8.13130.
Какие огнетушители должны быть на складе
Кроме АУПТ хранилища комплектуются огнетушителями. Обязательные нормы в зависимости от категории по взрывопожарной и пожарной опасности есть в Прил. 1, 2 ППР, табл. 2 НПБ 166, СП 9.13130. Допускаются все виды – выбор ОТВ определяется классами пожара.
{banner_downtext}
Рекомендованы передвижные огнетушители или они же дополнительно к ручным (п. 465, 474 ППР, п. 5.19 НПБ 166).
Нормы оснащения зданий огнетушителями по Прил. 1, 2 ППР |
||
Категория помещения |
Класс пожара |
Огнетушители с рангом тушения модельного очага |
А, Б, В1-В4 |
А В С D Е |
4А 144В 4А, 144В, С или 144В, С D 4А, 144В, С, Е или 144В, С, Е |
Г, Д |
А В С D Е |
2А 55В 2А, 55В, С или 55В, С D 2А, 55В, С, Е или 55В, С, Е |
Общественные здания |
А В С Е |
2А 55В 2А, 55В, С или 55В, С 2А, 55В, С, Е или 55В, С, Е |
Для передвижных огнетушителей |
||
А, Б, В1-В4 Предельная площадь 500 м² |
А В С D Е |
2-6А или 1-10А 2-144В или 1-233В 2-6А, 144В, С или 1-10А, 233В, С D 2-6А, 144В, С, Е или 1-10А, 233В, С, Е |
Г, Д Предельная площадь 800 м² |
А В С
D Е |
2-6А или 1-10А 2-144В или 1-233В 2-6А, 144В, С или 1-10А, 233В, С или 2-144В, D 2-6А, 144В, С, Е или 1-10А, 233В, С, Е |
Примечания:
|
Нормы оснащения пожарными щитами
Пункт 4.2.2 СП 9: склады оборудуются пожарными щитами (пунктами с комплексом инвентаря). ЩП могут быть открытыми, закрытыми с разной комплектацией, с ящиком, бочками для воды или без. По п. 481 ППР пожарный щит обязательный для зданий и территорий предприятий без наружного или внутреннего п/п водоснабжения или АУПТ.
Основной инвентарь: лом, багор, лопаты, конусные ведра, кошма. Топор и огнетушитель исключен из перечня, но не запрещен. Комплектация регламентируется Прил. 6 ППР, ГОСТ 12.4.009, например, для объектов, где возможны разливы горючего в составе должен быть ящик с песком.
Где должны устанавливаться первичные средства пожаротушения в складских помещениях
Размещение первичных средств пожаротушения, применяемых на складах, урегулировано стандартными нормами:
- места заметные со свободным доступом, защищенные от солнца, агрессивных веществ, влажности, климата, механических воздействий. Минимум 1 м от нагревающихся объектов. Актуально наличие указателей (4.2.3 СП 9);
- важно не создавать препятствий для эвакуации;
- рекомендовано: вдоль проходов, около входов/выходов;
- фиксация обязательная: кронштейны, тумбы, спецшкафы (в том числе огнетушители совместно с ПК в ШП-К-О);
- огнетушители: до 15 кг – ЗПУ на высоте до 1,5 м; от 15 кг – до 1 м, а также на полу с фиксацией (по п. 4.27 СП 9); по Р. 2.3 ГОСТ 12.4.009 навеска – дно на высоте до 1,5 м;
- до возможного очага не более (п. 4.2.4 СП 9): 30 – для кат. А, Б, В; 40 – В, Г; 70 м. – Г;
- ЩП вблизи объекта, конкретных расстояний не указано. На практике исходят из указаний для огнетушителей по расстояниям до очагов или аналогия со ст. 481 ППР – не больше 100 м от объекта.
Требования к дымоудалению на складах
Дымоудаление (противодымная защита) требует отдельного проектирования. Делают расчет дыма, дымовых зон. Меры не всегда обязательные, но в большинстве случаев являются такими по п.п «з» п. 8.2 СНиП 41-01-2003 (СП 60.13330). По СНиП 21-01-97 требуются только для зданий с IV ст. огнест.
Дымоудаление не требуется для:
- помещений (кроме кат. А и Б) до 200 м² с водными АУПТ (п. 8.3 СНиП 41-01-2003) и оборудованных газовыми, порошковыми системами пожаротушения;
- для кат. Д.
Правила:
- по СП 7.13130 используют вытяжную систему (п. 7.2), приточно-вытяжную – только при обосновании, обособленная приточная вентиляция не допускается (п. 7.1);
- вытяжные узлы располагают над проходами между стеллажами (п. 6.5 СНиП 31-04-2001);
- СП 5 п. 4.6: запрещена одновременная работа установок тушения и дымоудаления.
Здания с высотным хранением в стеллажах от 5,5 м кат. В проектируют одноэтажными I – IV ст. огнест., кл. С0 с фонарями или вытяжными каналами на покрытиях для дымоудаления (п. 6.5 СНиП 31-04-2001).
