Пожарные мотопомпы: типы, устройство, применение при пожаре

Прицепные и переносные пожарные мотопомпы (МП) обеспечивают подачу воды при пожаротушении в затруднительных обстоятельствах, при отсутствии другой спецтехники.

Нормы пожарной безопасности для МП:

1. основные акты:
   • ГОСТ Р 53332;
   • НПБ 313-2002;
2. по составляющим:
   • НПБ 176-98;
   • НПБ 152-2000, 177-99, ГОСТ Р 51049;
3. общие нормы:
   • ФЗ 123 – техрегламент.

Что такое помпа пожарная

Под пожарной мотопомпой подразумевают мотор-насосные мобильные комплексы для перекачки (подачи) посредством рукавов ОТВ (огнетушащего вещества) к очагу или противопожарному оборудованию.

Забор воды осуществляется с открытых источников, резервуаров, от гидрантов, водопроводов. Работу МП обеспечивает приводная силовая установка (ДВС, электродвигатель) или механическая конструкция.

Обозначение мотопомпы на схеме пожара:

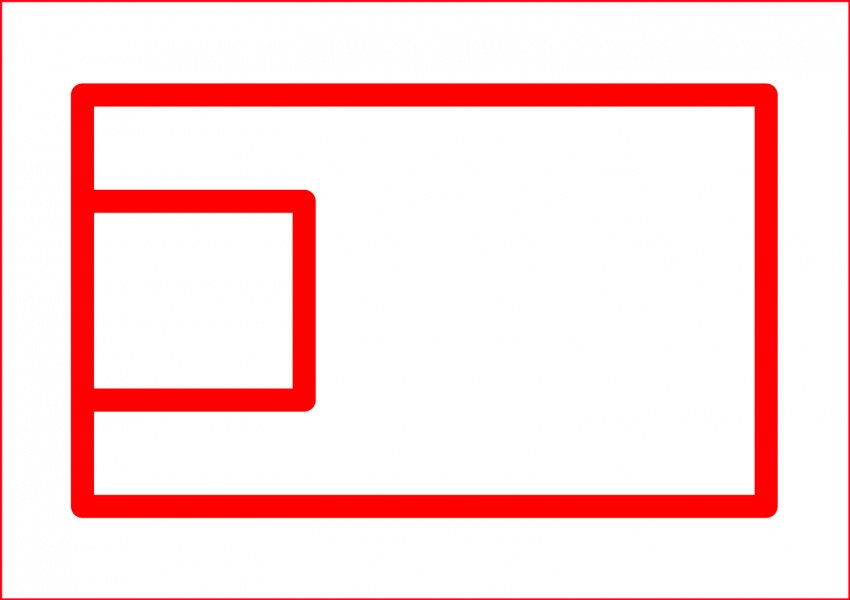

1. переносная:

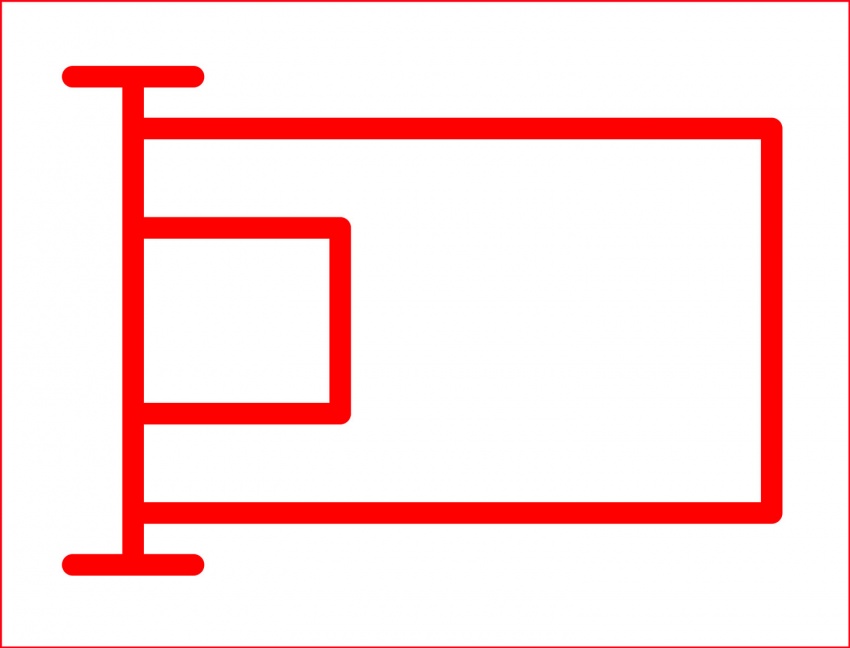

2. передвижная:


Пожарные насосы используют:

1. при ограниченных технических возможностях тушения, отсутствии водопроводов, установок пожаротушения (отдаленные местности);
2. для быстрой организации пожаротушения большими мощностями (на производстве);
3. для подкачки;
4. как вспомогательное устройство:
   • до подъезда техники;
   • во время тушения;
5. на пожарных ЖД составах;
6. для иных целей:
   • заполнение емкостей, автоцистерн, авиатехники;
   • откачка из резервуаров, подвалов, водоемов, траншей, трюмов при авариях;
   • бытовые (полив), археологические, ирригационные, поисковые работы.

Помпа осуществляет быстрый забор воды и подачу ее с возможным использованием пенообразователей для тушения очагов возгораний. Для организаций, товариществ МП обойдется дешевле автотехники.

На предприятиях по классификатору основных фондов (ОКОФ) МП относят к разделу: Мотопомпы пожарные. Код 14 2944190, ОК 013-94.

Чем отличается пожарная помпа от обычной

Фактически, по ТТХ МП – это те же бытовые помпы, но с увеличенными возможностями и обязательными рамками по НПБ. Есть также образцы сугубо под цели пожаротушения. Отличия:

Параметры	Помпа
	Пожарная	Бытовая (обычная)
Давление	От 1 – 2 мПа и выше	до 1 мПа
Интенсивность подачи	200 – 2400 л/мин., стандартно около 500 л/мин. (Honda WH-20)	130 – 200 л/мин.
Длина струи	30 – 80 м	8 – 15 м
Особенности	разъем под брандспойты; возможность подключения пеногенераторов.	В комплекте нет пожарных рукавов.
Глубина всасывания	1,5 – 12 м	1,5 – 5 м

Требования к мотопомпам

Обязательные параметры МП (ГОСТ Р 53332-2009):

1. непрерывная работа – от 2 ч.;
2. функциональность при -40 до +40°C;
3. запуск – до 2 мин.;
4. уровень шума – 90 дБА;
5. безотказная наработка – от 200 ч.;
6. циклы включения вакуумных узлов – от 300 ч.;
7. до первого капремонта – от 1500 ч.;
8. срок до списания – 10 лет.

Элементы МП:

1. насос:
   • центробежный;
   • мембранный (реже);
2. приводной двигатель с системами пуска, охлаждения:
   • ДВС на бензине, газе, дизеле;
   • на электричестве;
3. линии: всасывающая, напорная;
4. рукавное оборудование (рукав, ствол, головки);
5. корпус (рама);
6. дополнительно: узлы пенотушения.

Что должна иметь пожарная мотопомпа:

1. кожух;
2. устройства контроля:
   • манометр, мановакуумметр (в напорной линии обязательный);
   • тахометр;
   • счетчик часов работы;
   • индикаторы охлаждения, давления в смазочной системе, аккумулятора, зажигания;
3. возможность сборки/разборки;
4. слив;
5. фильтр;
6. арматура запорного типа и регулирующая на всосе, исключающая обратный ток;
7. вакуумный или другой узел заполнения;
8. ручное (МПБВ-80) или автоуправление с 3-кратным заполнением нагнетателя;
9. устойчивое лакокрасочное спецпокрытие.

Классификация мотопомп для пожаротушения

Варианты МП:

1. виды включают: варианты силовой установки, мощности нагнетателя (мотопомпы высокого давления, обычные);
2. типы: по габаритам, мобильности (передвижные на колесах, переносные).

Типы пожарных помп

Основной задачей при проектировании МП являлось обеспечение мобильности. Мотопомпы подразделяются по виду транспортировки на несколько вариантов.

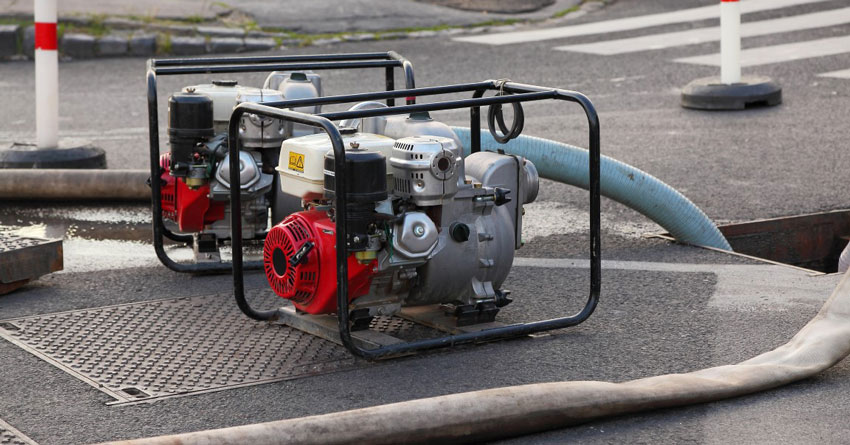

Мотопомпы переносные

Компактные МП можно передвигать вручную. На корпусе есть ручки, рама, колесики. Варианты:

Тип	Описание
Переносные	с рамой (Honda WT-30 X); с ручками, салазками; переносятся одним-четырьмя пользователями; перевозятся с погрузкой/выгрузкой; удобные для небольших пространств.
Передвижные	на раме с одноосной колесной тележкой (МП 20-100 Гейзер); возможности: перенос вручную на небольшие расстояния; буксирование.

Рукоятки, элементы рам переносных МП обязательно оснащаются толстой теплоизоляцией. Помимо указанных моделей, есть плавающие мотопомпы на пластиковой подкладке, заполненной воздухом.

Мотопомпы прицепные

Особенности МП на прицепе:

1. часто с системой для пенообразователя;
2. большая мощность, промышленное назначение;
3. являют собой узел перекачки как у пожарных машин.

Прицепные помпы (МП 20-80 Водолей) выпускаются на полноценном прицепе. Шасси с одной (МП-1600), двумя осями.

Виды пожарных помп

Варианты в зависимости от топлива и мотора:

1. с ДВС:
   • бензиновые (Tohatsu VC52AS);
   • дизельные (МП-500 Вепрь);
   • газовые (Lifan 50ZB60-4.8QT);
2. электрические;
3. ручные.

Требования для ДВС:

1. ограничитель оборотов;
2. плавный регулятор мощности;
3. защита от влаги, замыканий;
4. охлаждение;
5. глушитель;
6. для дизельных ДВС – искрогаситель;
7. бак, исключающий протечку во время наклона;
8. кран топлива, отстойник (фильтр);
9. смазочные узлы, залива масла.

Помпы бензиновые

Стандартное устройство силовой части бензиновой помпы облегченной конструкции (переносной):

1. двигатель:
   • карбюраторно-инжекторный;
   • одно (600 л/мин.), двух (800 л/мин.), четырехцилиндровый (1600 л/мин.);
   • одно, двух, четырехтактный;
2. система запуска: рычаг с зубчатым сегментом или электростартер;
3. система зажигания батарейная или с запальной свечей, магнето;
4. выхлопные окна.

Мотопомпа на бензине издает меньше шума, дешевле дизельных, но само топливо дороже. Есть мощные МП с 4-тактными моторами от ВАЗ. Часто для двухтактных двигателей как топливо используют смесь бензина с маслами 20:1.

Мотопомпы дизельные

Насосы на дизеле (МПДВ-80) оснащаются подобными моторами как у бензиновых. Дизельные МП обладают большим ресурсом (от 6 тыс. ч.), топливо дешевле, но само насосное устройство дороже и шумное.

Помпы электрические

Плюсы электронасоса:

1. для помещений:
   • безвоздушных;
   • с особыми условиями (высокие температуры);
   • закрытых, где не допускается наличие выхлопных газов;
2. работа без перерыва на заправку;
3. быстрота эксплуатации, большая мощность.

Помпы ручные

Ручной насос – механический блок с клапанами и поршнями на раме (салазках) соединенный с рычагом с двумя или одной ручкой, как у железнодорожной тележки, поднимая и, опуская которые создают пневматическую силу. Напор и длина выпуска струи у ручных помп слабые. Стандартный образец – ПН-100.

Мотопомпы высоконапорные

По ГОСТУ Р 53332-2009 мотопомпы высокого давления создают силу от 2 мПа. На выходе максимально до 5 мПа. Формируется больший номинальный напор, под которым подразумевается высота поднятия (перекачки) столба воды. Не надо путать описываемый показатель с длиной струи, а особенно, с глубиной всасывания с водоисточника.

Есть бытовые высоконапорные помпы (Honda WH-20) и для пожарных расчетов (МП 16-80 Водолей). Помпы высокого напора способны подать ОТВ на высоту 160 – 200 м и больше.

Для забора грязной воды

По нормативам обычные помпы (Tohatsu V20D2S) рассчитаны на воду с твердыми частичками до 0,5%, размером до 3 мм.

Есть МП для включений до 8 мм (Koshin SERH-50B) с легкой разборкой для очистки (Koshin STR-50 EX). Если загрязнение значительнее (от 25 мм), то применяют помпу без фильтра с мембранным насосом.

По диаметру напорного и всасывающего патрубков

На выходе патрубок, как правило, шире. Пример: всасывающий – 76,2 мм, напорный – 101 мм. Подключать можно два и больше рукавов (МП Спрут-3).

Диаметр всасывающей линии влияет на глубину забора воды, которая стандартно – 8 м (Tohatsu V20D2). Для увеличения параметра берут узкий заборный шланг. Скорость и длина струи повышаются, но уменьшается пропускная способность.

Варианты диаметров подключения (1 дюйм=25,4 мм):

1. однодюймовые – 25,4 мм;
2. двухдюймовые – 50,8 мм;
3. трехдюймовые – 76,2 мм;
4. четырехдюймовые – 101,6 мм
5. по спецификации изготовителя.

Насосы на мотопомпах

Принцип действия нагнетателя – создания перепада атмосферного давления (разрежения) за счет чего вода всасывается, а точнее, вдавливается (втягивается) в заборный шланг. В МП используют 2 вида насосов:

Характеристика	Центробежный	Мембранный (диафрагменный)
Принцип	Крыльчатка (круг с лопастями) в камере.	Движения мембран проталкивают жидкость. Принцип как у пневматического компрессора.
Требования к ОТВ	Чувствительный к крупным частичкам, грязи.	Используется для грязного ОТВ с большими включениями, значительным загрязнением.
Особенности	Более мощный, производительный.	компактные, низкий шум; не нуждается в смазке; нет вращающихся деталей; маломощный, мембрана часто выходит из строя.

Насосы оборудуются вакуумным роторно-лопастным узлом (Tohatsu VC72AS) или другим, позволяющим не накачивать ОТВ вручную в камеру нагнетателя при его запуске. Некоторые модели имеют автоматический забор (МП 10-60 Водолей).

Рукавное оборудование

Комплектация мотопомп включает элементы, доставляющие ОТВ к очагу:

1. рукава:
   • всасывающие;
   • напорные;
2. стволы (брандспойты):
   • компактная струя;
   • распыление;
   • универсальные (многорежимные);
3. зажимы, хомуты;
4. головки:
   • переходные;
   • муфтовые;
   • рукавные;
   • цапковые;
   • заглушки;
5. пеносмеситель, пеногенератор;
6. ключи для арматуры;
7. водосборник, разветвитель;
8. сетка для удержания воды во всасывающей линии;
9. гидроэлеватор (водоструйный эжектор).

Как выбрать мотопомпу для тушения пожара

1. Для тушения пожара применяются мощные мотопомпы, например, с производительностью 500 – 800 л/мин., высотой подъема – 20 – 25 м. Такие МП одновременно можно использовать для водоснабжения дома.
2. Помпы, прокачивающие за минуту 130 л и поднимающие ОТВ на 6 — 7 м – предназначены для бытовых нужд.
3. Для 4-тактного мотора (МПБВ-50) не надо готовить маслобензиновую смесь.
4. Газовые помпы выгодные на даче, работают от стандартных баллонов с пропан-бутаном и значительно экономнее бензиновых.
5. Дизельные насосы (МПДВ-50) имеют большой моторесурс, их следует покупать, если режим работы продолжительный, постоянный.

Характеристики мотопомп: таблица

МП выбирают по потребностям. Учитывают, что 1 м вертикальной подачи (столба) равен 10 м перекачки по горизонтали. Таблица со стандартными параметрами используется для сопоставления характеристик моделей и выбора под конкретные условия.

Скачать: Технические характеристики противопожарных мотопомп: МП 20-100 ГЕЙЗЕР, МП 10-60 ВОДОЛЕЙ, МП-800, МП-1600, СПРУТ-3, МПБВ-50, МПБВ-50-2, МПДВ-50-2, МПБВ-80, ВЕПРЬ МП 500 ДЛ, KOSHIN SERH-50B, HONDA WH20 DFE1, TOHATSU V20D2S.pdf

Подготовка мотопомпы к работе

Порядок подготовки новой мотопомпы (обкатка на примере МП-600А):

1. Предварительные действия:
   1. Расконсервация, удаление масла.
   2. Осмотр.
   3. Проверка креплений.
2. Промывка цилиндра, картера:
   1. Выкручивают свечу, открывают спусковой краник.
   2. Зацепляют пусковой узел с зубчаткой.
   3. Энергично двигая педалью, прокручивают коленвал до полного очищения от масла.
   4. Цилиндр заправляют 3 – 5 см. куб. топлива, проворачивают коленвал, смесь удаляют посредством спускного краника на картере.
   5. Промывка свечи бензином, просушка, установка.
3. Непосредственно обкатка:
   1. Запускают МП на смеси из 1 части масла и 16 – 18 частей бензина.
   2. Продолжительность обкатки до 30 ч. Происходит приработка рабочих узлов.
   3. Давление поддерживают до 0,4 мПа.

Подготовка к запуску:

1. Заправляют горючим, маслом, охлаждающую рубашку – водой.
2. Проверяют:
   1. Не застопорился ли поршень (вращают маховик).
   2. Расбрасываются ли шарниры вакуум-аппарата (вращают фрикционное колесо).
3. В вакуумный узел заливают 50 – 60 см куб масла.
4. Выкручивают свечу, соединяют с проводом, крутят коленвал, смотрят есть ли искра, ставят назад.
5. Закрывают краники нагнетателя, охлаждения.
6. Вставляют рукава.
7. Всасывающий шланг опускают в водоисточник минимум на 200 мм.
8. Открывают кран топлива.
9. Задействуют кнопку узла утопления поплавка.
10. Проверяют, наполнился ли карбюратор топливом.

Использование мотопомпы при тушении пожара

Запуск (МП-800):

1. Заполняют насос нажатием и удерживанием ручки вакуум-узла от себя.
2. Манометр покажет наличие давления.
3. Открывают задвижку выпускающего шланга. После поступления в него воды выключают вакуумный нагнетатель (ручка до глушителя).
4. Правой ногой жмут на пуск, зацепляя зубчатый сектор.
5. Медленным нажимом вводят поршень для старта, и быстрым движением педалью вниз осуществляют запуск.
6. Снимают ногу, карбюраторными ручками регулируют работу.

В новых моделях пуск может происходить проще, кнопкой стартера.

Применение мотопомп на пожаре:

1. всасывающий шланг помещают в источник водоснабжения минимум на 200 мм;
2. краники, сливы закрывают;
3. в напорном шланге отодвинута задвижка;
4. мПа поднимают постепенно;
5. в процессе использования правила стандартные: пожаротушение идет с переднего края вглубь, сверху вниз (проемы наоборот), до очага – минимум 2 м.

Техническое обслуживание и испытания мотопомп

Проводят испытание в пожарной части по ГОСТ 16504, 6134, Р53332-2009. Виды проверок:

1. предъявительские, приемо-сдаточные;
2. периодические – установлены на основании НПБ производителем;
3. типовые – при внесении изменений в конструкцию;
4. контрольные – не реже 1 раза в 3 года.

ТО пожарных мотопомп:

1. во время эксплуатации, но не реже 1 раза в месяц:
   • осмотр, очистка;
   • прогрев;
   • показатели датчиков;
   • тяга, сцепление;
   • узлы топливоподачи, смазки, охлаждения;
   • вакуум-аппарат;
   • промывка, продувка без разборки;
2. один раз в 6 мес.:
   • перечисленное выше, но с разборкой узлов;
   • замена масла.
