Пожарный сухотрубный стояк: нормы применения и проверки

Сухотрубы пожарные – это система противопожарного водоснабжения, устанавливаемая для больших площадей и где уместно держать водопровод пустым в целях экономии, из-за технических возможностей или если огнетушащий состав может замерзнуть, приведя к разрывам труб.

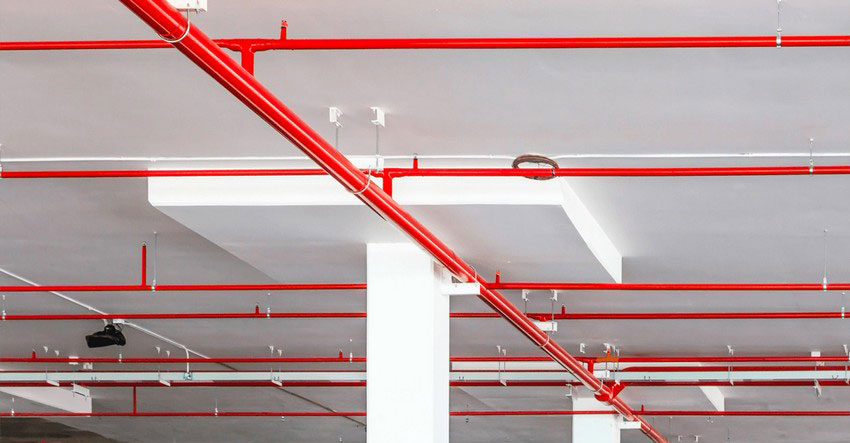

Что такое сухотрубы систем пожаротушения

Сухотрубный стояк (СТ) – сегмент не заполненной водой системы с точкой водозабора с атмосферным давлением внутри равным окружающей среде. Сухотрубное водоснабжение надо отличать от гидрантов и пожарных кранов (ПК), являющих собой специальную запорную арматуру, предназначенную для сдерживания воды под напором.

Стояк указанных целей не имеет, хотя может оснащаться ПК и клапанами, но чаще есть патрубок с соединительной головкой под рукава для подключения пожарной техники. Держать брандспойт около него необязательно, кроме случаев, когда он с ПК.

Сухой (второе название «воздушный») противопожарный водопровод для наружного или внутреннего пожаротушения состоит из вертикальных и горизонтальных участков труб по периметру или около охраняемой зоны с точками подачи/забора для орошения зон через рукава, другие техсредства.

Нормативные документы

Большинство вопросов по СТ не урегулированы НПБ. Во многом применяются правила как для противопожарных трубопроводов.

Знак (обозначение) места сухотруба

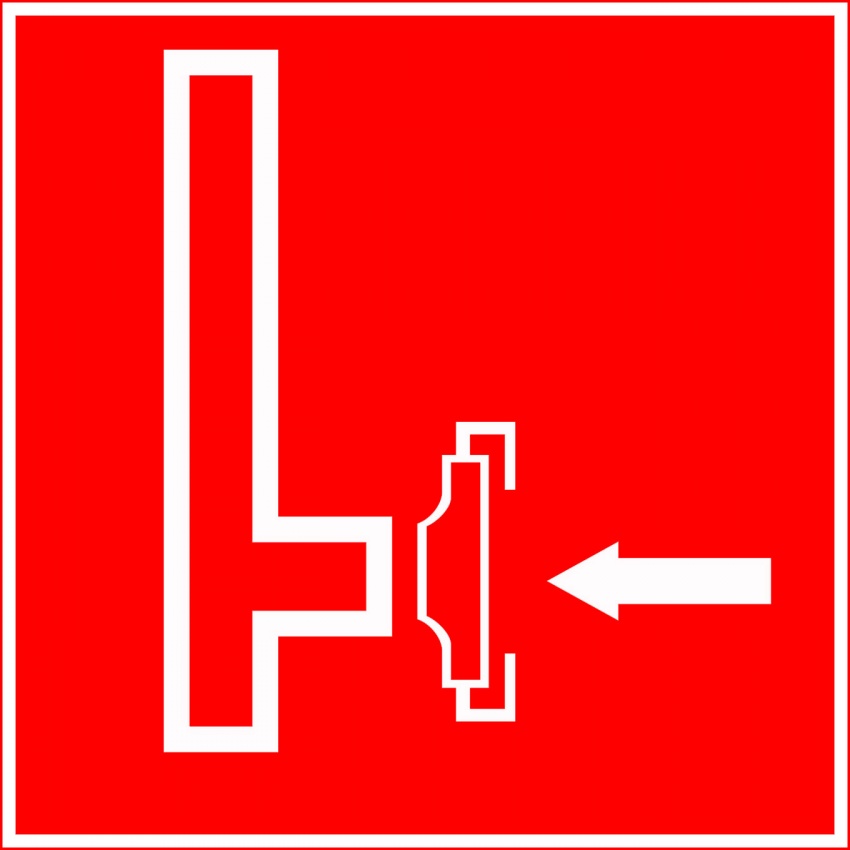

Обозначается оборудование по ГОСТ 12.4.026, предусматривающим в табл. К.1 знак F08 для пожарного СТ стояка: квадрат с красным фоном, с контурами белого цвета, изображающими патрубок и полугайкой (соединительной головкой) со стрелкой, куда подсоединяется рукав. Цвет сухотруба – красный сигнальный.

Пожарная разметка около СТ обязательная, светоуказатель применяют при плохой видимости. Ящик – рекомендованный, но его ставят всегда, если есть ПК. Пример оформления – металлический короб с замком и возможностью пломбировки, на котором есть знак F08 и слово «СУХОТРУБ».

Устройство и принцип работы сухотруба

Алгоритм работы:

1. Пожарные подключают брандспойт к выходному пожарному сухотрубного клапану, выбранному как наиболее удобный (близкий к очагу возгорания) для тушения объекта.
2. Пуск (закачка воды). Отодвигают задвижку от пожарного водопровода, соединенного с сухотрубом или к его нижней соединительной головке фиксируют рукав, подающий ОТВ от источника:
   1. Спецоборудования с водой (посредством мотопомп, насосов, пожарной машины, подающих воду из резервуара, водоема).
   2. Гидранта.
3. Клапан открывают – ОТВ поступает к брандспойту.

Составные части:

• горизонтальные и вертикальные участки труб;
• стояки;
• в точках забора/отдачи воды по периметру здания – быстросмыкающаяся арматура (соединительные головки, полугайки) реже – запорные клапаны, ПК.

Назначение и область применения сухотрубов

Сухотрубы наиболее затребованы на больших пожароопасных зонах (есть внутреннее и уличное исполнение), так как позволяют быстро (в рамках задержки на заполнение труб) подать воду в больших количествах к брандспойтам по всему периметру защищаемого объекта.

С противопожарными сухотрубами не надо создавать линии пожарных рукавов по вертикали или горизонтали на больших площадях – путь водоподачи уже есть, достаточно подать в него ОТВ. СТ требуют минимального обслуживания, меньше подвергаются коррозии, не находятся постоянно под давлением, поскольку в дежурном режиме пустые.

Внутреннее сухотрубное водоснабжение применяют, например, в составе ВПВ с ручным пуском запорных клапанов, и наружные воздушные магистрали. Объекты:

• производственные, промышленные;
• реакторные, кабельные, трансформаторные;
• общественные;
• инженерные;
• для строительных проемов, где целесообразно реализовать водяные завесы именно СТ;
• как готовая магистраль от водоемов, резервуаров – достаточно подать воду насосами;
• подвод к лафетным вышкам;
• станции метро, объекты ж/д транспорта;
• как дублирующая водоподача;
• взамен ВПВ с ПК.

Прямо предписываются:

1. в многоэтажных жилых домах от 36 до 50 м или до 75 м с ПК в шкафах на каждом этаже;
2. для многофункциональных зданий до 50 м с ПК (библиотеки, административные строения, гостиницы, больницы);
3. с запорными вентилями на чердаках и лестничных пространствах в двухэтажных постройках V ст. стойкости к огню с 4 и больше квартирами;
4. п. 5.2.20 свода правил 113.13330 – на автостоянках закольцованное оборудование с обратными клапанами и соединительными головками;
5. СП 54.13330 (акт отменен в части):
   • п. 7.4.4, в МКД до 50 м с выводом наружу, с запорными клапанами, полугайками, на высоте 0,8 – 1,2 м;
   • п. 7.3.13 – для саун и бань перфорированное оснащение или с дренчерами.

В частных домах противопожарный сухотруб, безусловно, эффективен, но используется реже. СТ уместный, если есть большие площади и источники со значительным количеством воды, а также, если владельца устраивает разводка водовода по помещениям.

Типы сухотрубных систем

Под сухотрубом подразумевают:

1. незаполненные разводки или участки дренчерных/спринклерных установок. Строго говоря, это попросту АУПТ с возможностью содержания в сухом состоянии. Аналогично СТ можно назвать любую пустую трубу;
2. именно СТ со стояками как самодостаточное стационарное оснащение подачи воды, в одну точку которого ее закачивают (от ВПВ, насоса, гидранта), а с другой забирают, в том числе дренчерами, спринклерами. Это источник для АУПТ.

Чаще противопожарный сухотруб – самостоятельный инструмент пожаротушения. Отдельно следует выделить возможность создания более самодостаточного оборудования путем перфорирования труб.

Спринклерные

Спринклерное пожаротушение имеет разводку с оросителями, автономно срабатывающими разрушением разрывных замков-колб с химреагентами, расширяющимися при определенных температурах.

Как правило, в спринклерной схеме всегда циркулирует ОТВ под давлением – при срабатывании оросителя вода начинает распрыскиваться. Но если это сухотруб, то он заполняется только на определенный период, например, на время производственного процесса. Так же часто называют и разводку непосредственно около распылителей, если она пустая.

Дренчерные

Пожаротушение с дренчерами изначально по своей природе сухотрубное, поскольку заполнение водопровода происходит в момент тушения пожара. Оросители – открытые, срабатывают все сразу, а не только в зоне возгорания, как спринклеры. Сопло в точке выхода ОТВ не запертое, поэтому оснащение находится в сухом состоянии, иначе вода вытекала бы постоянно.

Требования к сухотрубным системам

Требования к давлению, расходу воды, количеству патрубков, устройству магистрали (закольцованная или нет) те же, что для внутреннего или наружного противопожарного водопровода и прописаны в СП 8.13130, 10.13130. Для АУПТ применяют нормы СП 5.13130.

Нормы для саун и бань (СП 54.13330):

1. перфорированные трубы или дренчерные системы;
2. выведенные за границы парилки и подключенные там к ВПВ;
3. диаметр стояка рассчитан на мощность от 0,006 л/с на 1 м² при угле распыла 20 – 30 к поверхности перегородок помещения. Такие же нормы для перфорированного СТ при диаметре отверстий в 2 – 3 мм с шагом 15 – 20 см;
4. окраска водопровода производится красным цветом.

Нормы монтажа противопожарных сухотрубов

Большинство требований унифицированы с ПК:

1. диаметр труб 50 – 80 мм. Для общественных зданий – от 65 мм, для высотных домов и в зданиях кл. Ф5.1 – Ф5.3 (производственные) – от 80 мм;
2. на стояке DN 80 на каждой лестничной площадке этажа или на балконе должен быть один или два пожарных клапана;
3. сухотруб на незадымляемых лестничных пространствах допустим, только если есть техническое обоснование и согласование с ГПС;
4. патрубки каждого стояка оснащают соединительными полугайками или запорными клапанами 40, 50, 65 мм, которые иногда обязательные (например, на инфраструктуре ж/д транспорта по СП 153.13130);
5. высота монтажа от пола:
   • 1,35 м;
   • для спаренных патрубков: для первого – 1 м, для второго – 1,50 м (допустимое отклонение ± 0,15 м);
6. расположение противопожарного СТ – по периметру помещений, под потолком, над проемами; допускается проводить через коридорные, лестничные пространства, лоджии, балконы;
7. крепление сухотруба осуществляется металлическими кронштейнами и хомутами;
8. число патрубков и их диаметр зависит от расхода ОТВ (таблицы N 1 СП 10.13130 и 8.13130);
9. допускается применение пенообразователя;
10. материал с защитой внутренней поверхности трубопровода от коррозии: стандартно сталь, иногда чугун, если есть техобоснование – пожаростойкий пластик;
11. расположение патрубков:
    • торцы, фасады зданий (как правило, тыл);
    • крыши;
    • удобные места для пожарных лестниц (лестничные, межэтажные) пространства.

Правила применения и эксплуатации сухотруба

Противопожарный сухотруб подходит для объектов с температурами ниже -5°C. Трубы требуют меньшего обслуживания, так как почти всегда пустые.

Главные правила применения:

1. следить за исправностью, герметичностью запорной арматуры и полугаек, особенно, когда магистраль является частью противопожарного внутреннего или наружного водопровода;
2. контролировать давление в процессе тушения;
3. соединительные головки закрывают заглушками.

Проверка (испытание) сухотрубных стояков

По п. 55 ППР (постановление N 390) Проверяют сухотрубы не реже 2-х раз в год: осенью и весной. Процедура включает создание гидравлических нагрузок, результаты заносят в акт испытания.
