Противопожарные водоемы: нормы, классификация, устройство, эксплуатация

Пожарные водоемы (водоисточники) – природные или искусственные закрытые/открытые углубления, надземные резервуары, частично или полностью углубленные, со специальными площадками, подъездами для пожарных машин (ПМ) и забора всасывающими рукавами.

Тему раскрывают требования пожарной безопасности к источникам противопожарного водоснабжения (ИППВ). Материалы:

  1. СП 8.13130 – главный документ;
  2. ФЗ 123 Техрегламент (ст. 68) – общие нормы;
  3. ГОСТ 12.4.026, НПБ 160-97 – знаки;
  4. рекомендационные акты:
    • Методички ГПС, в частности, УНД ГУ МЧС по Московской обл.;
    • Инструкции по содержанию и экспл. ПВ, Рекомендации по проверке ИППВ вузов, например, Нижневартовского госуниверситета;
    • учебники, нормативы по ПСП, справочник РТП, водителя ПМ (эксплуатация, подключение ПМ).

Обустройство пожарных водоемов (ПВ) необходимо:

  • на отдаленных территориях (за городской чертой) без водопроводов;
  • где это уместно и удобно, когда прокладка трубопроводов нерентабельна или невозможна, дополнительно к иным источникам (п. 9.2 СП 8.13130, характерно для промышленных объектов);
  • производственные зоны, имущественные комплексы.

Согласно требованиям в населенных пунктах по ст. 68 ФЗ 123, п. 4.1 СП 8 наружные ИППВ обязательные и могут быть в виде водоемов для следующего:

  1. поселений до 5 тыс. чел.;
  2. постройки:
    • по ФЗ 123: отдельные с кл. Ф1.1, Ф1.2, Ф2 – Ф4 до 1000 м³ в зонах без п/п кольцевого трубопровода; кл. Ф5 с производствами кат. В, Г, Д при п/п затратах до 10 л/сек.;
    • по СП 8: отдельные сооружения любого типа вне населенных зон, если отсутствует водопровод нужной прокладки и любые объекты при п/п расходе до 10 л/с.
  3. склады:
    • грубых кормов до 1 тыс. м³;
    • минеральных удобрений до 5 тыс. м³;
  4. здания:
    • радиотелевизионные;
    • холодильных установок, хранилищ продуктов;
  5. 1- и 2-этажные постройки, не превышающие пожарный отсек.

Разрешено не обустраивать наружные ИППВ для таких локаций:

  1. до 50 чел. при застройке до 2 эт.;
  2. отдельные постройки до 50 чел., до 1000 м³ с кл. Ф1.2 – Ф1.4, Ф2.3, Ф2.4, Ф3 (кроме Ф3.4) за границами жилых зон;
  3. по СП 8 (п. 4.1):
    • зданий вне населенных локаций:
      1. кл. Ф.3.1 до 150 м²;
      2. кл. Ф3.2 до 1000 м²;
      3. кл. Ф1.2 – Ф4 I – IV ст. огнестойкости до 250 м³;
      4. кл. Ф5 I и II ст. огнестойкости кат. Д до 1000 м²;
    • сезонные заготовительные с/х предприятия до 1000 м²;
    • кл. Ф5.2 до 50 м².

Характерные объекты:

  1. производственные, промышленные территории, складские, оптовые базы;
  2. дачные/ огородные/ садовые товарищества;
  3. объекты в природных, рекреационных, специальных зонах, в сложных условиях за чертой города:
    1. военные, учебные, геологические, научные, другие базы;
    2. спортивные, туристические лагеря;
    3. пансионаты, санатории, гостиницы.

Типы пожарных водоисточников

Классификация ПВ:

  1. искусственные (водоемы-резервуары)/природные;
  2. открытые/закрытые.

Природные

Естественные источники:

  • озера;
  • моря;
  • пруды;
  • реки;
  • любые природные водные объекты.

Искусственные

Под искусственными подразумевают водохранилища, созданные (вырытые) людьми с помощью инструментов, специальной техники: каналы, пруды, в том числе с плотиной, дамбой, запрудами, водоемы-резервуары.

Виды:

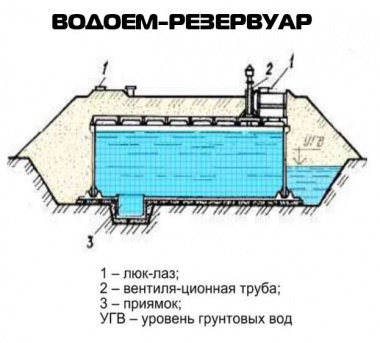

  1. резервуарного типа – емкостные инженерные сооружения. Это основательные, капитальные, стационарные хранилища. Их возможности сравнимы с небольшими природными ПВ, они более надежные, стабильнее естественных источников, так как изготавливаются из железобетона, камня, кирпича, имеют гидроизоляцию. Варианты:
    • под/над землей;
    • полуподземные;
  2. водоемы-копани – дешевые, проще. Это простое углубление в почве с гидроизоляцией (регуляцией) такими способами:
    • облицовка:
      1. асфальтная, бетонная или сочетающая эти материалы;
      2. каменная;
      3. глиняная почва;
      4. подложка из синтетической пленки, нетканых материалов;
    • образование герметичности кальматацией, солонцеванием, известкованием;
  3. каналы;
  4. хранилища природные, но со значительной частью штучных доработок (балки, овраги с плотинами, дамбами).

К искусственным водоемам, хотя это спорно, так как в СП 8 их различают, часто относят резервуары с водоводами, насосами: цистерны, баки, напорные башни из металла, бетона, кирпича.

Правила для резервуаров такие, как для ПВ, но есть и особенности:

  1. люк 0,6×0,6 см с дробной (второй) крышкой, венттрубой, сечением 250 – 300 см². Дно наклонено к приямку, глубина которого от 0,4 метра;
  2. при гидроиспытаниях уровень ОТВ не должен уменьшаться за 24 ч больше 1 см;
  3. минимум 2 резервуара на одном водопроводном узле.

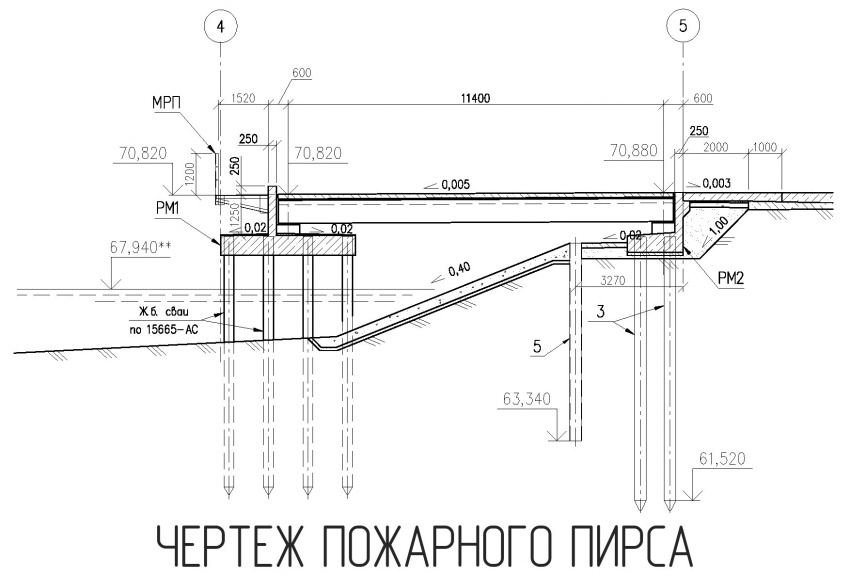

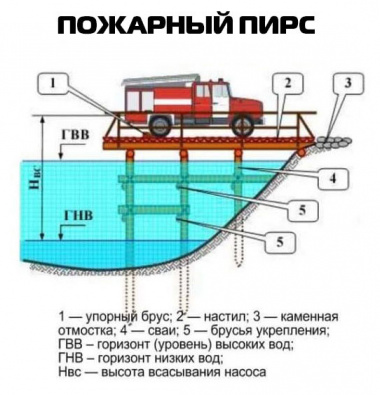

Пожарный пирс

Специальное место на поверхности почвы или на опорах для беспрепятственного подключения техники из-за перепадов высот, болотистости. Пожарный пирс используют только забора воды при пожаротушении, он же – площадка для подъезда и разворота. Запрещено применять для швартовки лодок, любых иных целей.

Требования (Гл. 9, п. 9.4 СП 8.13130; ст. 98, 99 ФЗ 123):

  1. свободный подъезд шириной от 4 – 6 м;
  2. непосредственно у кромки, над ней;
  3. минимум 12х12 м;
  4. твердое ровное покрытие;
  5. пригодность для забора воды из водоисточника в любое время, при всех климатических условиях;
  6. свободное размещение 2 машин;
  7. небольшой уклон для стока в сторону ПВ;
  8. кромка: до 5 м от наименьшего уровня воды в сезоне и выше 0,7 м максимальной линии;
  9. отводный люк, слив с лотком для рукавов;
  10. котлован или приямок в месте забора, если толща воды подо льдом до 1 м;
  11. ограждение со стороны источника высотой от 0,8 м;
  12. по всей длине кромки упорный квадратный брус сечения 25х25 см.

Есть 2 варианта:

  1. Площадка на берегу (чаще всего) с твердым покрытием (бетон, асфальт, щебенка).
  2. Над водой или над землей, на сваях наподобие причала – чаще для ПВ с пологими берегами или без них. В обычных условиях встречается реже, так как должен выдержать многотонные АЦ (7 – 8 т), что требует бетонных опор, прочного покрытия. Его вариация – площадка с коротким выдающимся вперед настилом на сваях.

Требования к противопожарному водоему

Требования, предъявляемые к пожарным водоемам и пирсам:

  1. качество воды соответствует оборудованию и методам;
  2. свободный подъезд к пирсу, приемным колодцам;
  3. берега должны возвышаться как минимум на 0,5 м;
  4. запас для максимума расхода и продолжительности тушения;
  5. соблюдено расстояние до защищаемых зданий (R охвата):
    • при наличии:
      • автонасосов: 200 м;
      • мотопомп: 100 – 150 м;
    • R увеличивают прокладкой трубной тупиковой магистрали до 200 м;
    • до строений III – V ст. огнестойкости, до открытых складов горючих веществ – от 30 м; до I и II ст. – от 10 м.

Требования к водоемам на предприятии аналогичные, объем для расхода под соответствующие классы пожарной опасности есть в СП 8, как и для других объектов.

Расчет объема водоема

Количество ОТВ должно быть достаточным для тушения возгорания на протяжении расчетного времени и расхода в моделируемой ситуации. Правила есть в пунктах, таблицах для типов зданий СП 8 (пп. 9.9, 5.2 – 5.8, 6.3).

Общие нормы:

  • берут во внимание интенсивность испарения. Минимальная глубина с учетом промерзания зимой – 1 м;
  • количество ПВ – от 2 шт., в каждом – 50% объема и больше на пожарные цели;
  • подача должна быть возможной из 2 соседних ПВ.

При расчете берут из СП 8 нормы расхода для зданий, расчетные величины и подставляют в формулу. Пример:

Параметры Описание
Население 1 – 5 тыс.
Расчетное кол. очагов 1
Расход на 1 пожар (при застройке не выше 2 эт.) 5 л/сек.
Продолжительность отбора По СП 8 – 3 ч. (10800 сек.)
Расчет минимума ОТВ 10800 х 5 л/с = 54000 л = 54 м³
Размер ПВ Полученной цифре приблизительно соответствуют размеры водоисточника (м):
  • длина – 8;
  • ширина – 7;
  • глубина 1 – 1,5 м;
  • для круглой формы – Ø28 – 30 м при глубине в 1 м.

Формула: продолжительность забора (сек.) * расход (л).

Для поселений от 10 тыс. чел. расчетное количество одновременных пожаров – 2, расход при этом будет 35 тыс. л/сек. При 2-часовом заборе потребуется 252 м³. Норму допускается корректировать, если есть возможность пользования иными источниками: ВПВ, НПВ.

Особенности для резервуаров:

  1. наличие регулирующего, пожарного, аварийного, контактного количества ОТВ;
  2. пожарный объем:
    • определяется, исходя из потребностей обеспечения:
      1. ПГ, ПК (пп. 5.1-5.9, 5.12-5.15, 6.1 – 6.3 СП 8);
      2. спецсредств (АУПТ без собственных резервуаров) по пп. 5.10, 5.11 СП 8;
      3. при наибольших затратах на иные нужды (питьевые, хозяйственные) на весь период ликвидации возгорания;
    • водонапорные башни должны обеспечить 10 мин. расхода на пожар при одновременном максимальном заборе на иные нужды;
    • при определении вместимости разрешено учитывать пополнение во время отбора ОТВ, если это осуществляется оборудованием I и II кат;
    • если есть только один водовод, то предусматривают дополнительное количество ОТВ на тушение, исключение – если его длина до 500 м, население до 5 тыс. или объект – предприятие с потребностью в расходе до 40 л/с.

Устройство пожарного водоисточника

Элементы ПВ:

  1. водозаборные устройства:
    1. пирс (разворотная площадка);

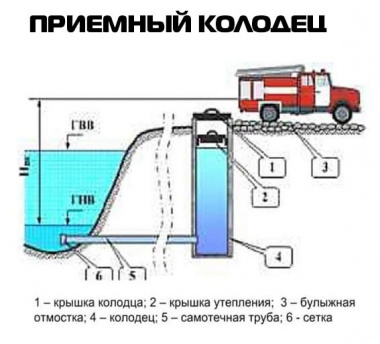

    2. приемный колодец (не всегда есть). Колодец оборудуют при затруднении забора (заболоченность). Объем 3 – 5 м³, глуб. от 1,5 м, материал: кирпич, бетон. Диаметр труб, соединяющих его с ПВ – под расчетное количество воды, но от 200 мм, а также надо установить задвижку, крышку люка с маховиком (п. 9.12 СП 8). Со стороны пруда – решетка;
  2. подъезд (утрамбованная дорога шириной от 4 – 6 м);
  3. штучным прудам делают гидроизоляцию дна, стенок (непроницаемые мембраны, облицовка бетоном);
  4. дренаж (против заболачивания, затопления).

Строительство водоема:

  1. Выбор места.
  2. Определяются с конфигурацией (тип берегов, уклоны, форма).
  3. Проектирование со схемами, расчетами.
  4. Разметка, снятие и сохранение верхнего слоя почвы.
  5. Далее, надо выкопать котлован (в среднем глубина 3 – 5 м), дренаж, уплотнить стенки, создать террасы для растительности, расширить (укрепить) обочины. При этом учитывают свойства грунта, риск размывания берегов.
  6. Песчано-гравийная, глиняная подложка, гидроизоляция (синт. каучук ЭПДМ и пр.), то есть методы регуляции.
  7. Заполнение.
  8. Обустройство подъезда, пирсов, знаков.

Переливные и спускные устройства не обязательные. Освещение противопожарного водоема не нормируется, выполняется по усмотрению владельца/ответственного лица.

Разрешение на строительство выдается местными администрациями, кадастровыми, природоохранными органами, заявка согласовывается с ГПС. Если пруд копают на землях государства, то потребуется заключить договор на размещение ПВ.

Знак пожарный водоисточник

Обозначение осуществляется по ГОСТ 12.4.026:

  • знак пожарный водоем – F07:
    1. всасывающий армированный рукав с соединительной головкой и соплом опущенный в воду. Внизу может обозначаться объем. Цвет шланга – белый; фон – красный (его доля от 50%);
    2. прямоугольник или квадрат, минимальная длина стороны 25 см;
  • часто ставят дополнительные таблички (ниже, справа, слева от основного знака): со словами «Пожарный водоем. Забор воды», на которых обозначают объем, номер ПВ;
  • место для знака: непосредственно у пруда в зоне наилучшей видимости (около пирса, заезда, берега);
  • размер подбирают для заметности, устанавливают на ножку, опору, раму;
  • должны быть также указатели направления около съездов с дорог – со словами «ПВ» или «Пожарный водоем» со стрелкой, расстоянием в метрах, объемом.

Как обозначается водоем на схеме

Обозначается на схеме ПВ графическим рисунком пруда:

Береговая линия, где возможен подъезд для забора:

Одно из обозначений для пирса (возможны также прямоугольники, квадраты):

Подключенные ПМ:

Эксплуатация водоемов пожаротушения

Порядок использования открытых водоисточников для тушения пожаров есть в материалах по ПСП, в справочнике РТП. Процедура кратко:

  1. Пожарная машина заезжает на пирс.
  2. Команда «Автоцистерну на водоем ставь!»: расчет вытаскивает из пеналов всасывающие рукава, устанавливает на них сетки, опускает в воду, подключает к компрессору ПМ.
  3. К патрубку выхода помпы подсоединяют напорный рукав для магистральной линии к разветвлениям, а от них – НПР с брандспойтами рабочей прокладки к очагу.

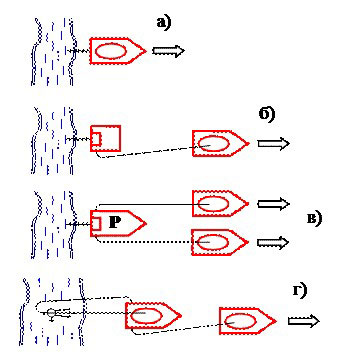

Возможно боевое развертывание от места пожара к водоисточнику или от пруда к очагу.

Подвоз воды осуществляется, если расстояние от водоисточника до места пожара 2 км и больше. После окончания мероприятий в ПВ возобновляют уровень воды, закачивая ее пожарными или иными шлангами.

Обслуживание водоемов

Требуется постоянный надзор. Обеспечивают следующее:

  1. исключение отбора воды на иные нужды;
  2. чистка, ремонт подъездов;
  3. надлежащее состояние знаков;
  4. пополнение при снижении уровня на 30 см;
  5. в летнее время – дезинфекция хлорной известью, очистка водоемов, уборка растительности, ила;
  6. исправность устройств водозабора, откосов, гидроизоляции;
  7. рекомендовано утепление зимой, для открытых ПВ достаточно делать проруби.

Проверка водоемов

Обеспечивает все процедуры руководство организаций, местные власти, на балансе которых ПВ. Объем и периодичность проверок:

  1. от 2 раз в год: весна и особо строго осенью перед ледоставом. Анализируют:
    • уровень (возвышение кромки на 0,5 м);
    • соответствие вместимости, координат данным проекта;
    • исправность, чистоту знаков, пирсов, подъездов, береговых колодцев, отводных лотков, заборных устройств, стопорного бруса, откосов;
    • отсутствие загрязнения, зарастания;
  2. постоянный мониторинг:
    • использования по назначению (отсутствие стоянок частных ТС);
    • возможности беспрепятственного пользования (особенно зимой).

Образец акта проверки противопожарного водоема

Акт осмотра и проверки составляется после каждого осмотра и обслуживания. Документ необходим для признания ПВ годным и закрепления его в балансе (ОКОФ 220.42.21.13.190) организаций, местных властей.

Скачать: Акт проверки водоемов.doc
Скачать: Акт испытания водоемов.doc
