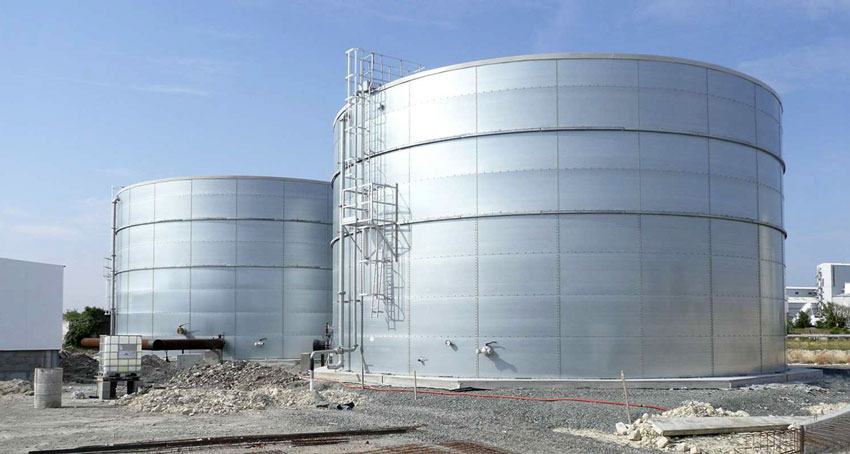

- Стальные противопожарные резервуары
- Бетонные пожарные емкости
- Требования к резервуарам, нормы проектирования
- Размещение емкостей
- Расстояние между резервуарами и зданиями
- Расчет объема резервуара
- Как обозначается резервуар: табличка
- Как заполняются противопожарные резервуары
- Забор воды из пожарной емкости
- Техническое обслуживание резервуаров
- Акт проверки резервуара: образец
Пожарные резервуары (емкости) для запаса воды (ПР) регламентируются в большинстве теми же актами как для противопожарных водоемов (ПВ). Есть общие нормативные документы, но и положения именно для ПР.
Материалы по теме:
- ФЗ 123 Техрегламент (ст. 68); Пост. N 390 (ст. 55) – общие положения;
- СП 8.13130 – главный акт;
- СП (нормы проектирования сетей): 31.13330 (акт. ред. СНиП 2.04.02-84);
- ТУ, например, 2297-001-97571301-2010; типовые проекты и чертежи, например, «Производства работ (ППР) для конструкции ПР на 150 м³»;
- пособие по проектированию техн. несложных объектов для пожаротушения П 70.0010.09-90;
- ГОСТ 12.4.026-2015, НПБ 160-97 – указатели, обозначение;
- рекомендации (в целом те же, что для водоемов):
- Инструкции по эксплуатации ПВ, Методички ГПС УНД ГУ МЧС;
- лекционный материал по ИППВ учебных заведений;
- учебники, нормативы по ПСП, справочник РТП, водителя ПМ (расчеты, прокладка линий от ПР, подключение автоцистерн);
- техпаспорты изделий.
ПР могут устанавливаться как водоисточники внутренних водопроводов, поэтому учитывают акты (СП 30.13330 и 10.13130) по ВПВ.
Что такое пожарная емкость
Понятие емкостей для огнетушащего вещества (ОТВ) охватывает хранилища с техническим паспортом по НПБ для значительного запаса жидкости согласно нормам расхода на объект (СП 8.13130).
Пожарные резервуары, это нормируемые НПБ сложные емкостные инженерные сооружения с обвязкой, помпами, или упрощенные конструкции – баки, цистерны. Задача – долговременное хранение огнетушащего вещества (ОТВ), обеспечение его постоянного наличия для противопожарных задач, включая меры по охлаждению промышленного оборудования (хранилищ нефти, газа).
Элементы, устройство резервуара (наземного бетонного или стального):
- фундамент, основание;
- корпус с теплоизоляцией, утепленной крышей и днищем, наружной лестницей с платформой на верху у смотрового люка;
- внутри:
- заборный узел с антивихревой пластиной (около днища);
- нагревательные электрода;
- ПВХ мембрана на стенках (антикоррозионное покрытие);
- снаружи внизу:
- люк доступа;
- крепления с кронштейнами: для трубопровода, узла под сообщающуюся магистраль;
- дренажное отверстие;
- сегменты для оснащения противопожарной арматурой и измерительными приборами (датчиками);
- на верхней части снаружи:
- вентиляционные патрубки;
- узлы (трубы) для заполнения, тестов, а также перелива;
- обвязка резервуара технологическими водопроводами.

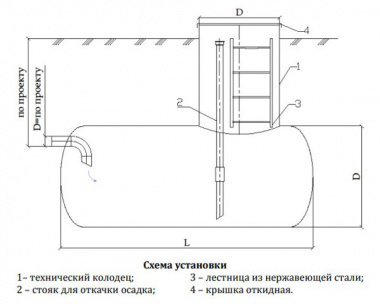

Днище конусообразное, выпуклое, плоское. Всегда есть ребра жесткости. Температура воды в резервуаре должна исключать замерзание (+5… +95 °C). Упрощенные варианты (пластик, стеклопластик): корпус с гидроизоляцией, технологическими патрубками, наверху – горловина для доступа с люком, лестницей, с техническим колодцем, стояком для откачки осадка.
Типы резервуаров по размещению
Резерв ОТВ предписан для территорий и для внутренних площадей зданий. Есть варианты размещения. По периметру ставят ограждение.
Критерий | Описание |
Тип п/п водоснабжения |
|
Размещение в пространстве |
|
Положение |
|
По п. 4.1 СП 8.13130 наружное противопожарное водоснабжение обязательно должны иметь поселения, организации. Когда допускаются ПР и водоемы:
- нет водопровода, водоема, возможности по объему недостаточные;
- население до 5 тыс.;
- при расходе на п/п снабжение до 10 л/с;
- для построек на 1 – 2 эт. не больше пожарного отсека.
Типичные конструкции (вертикальные, горизонтальные; цилиндрические, прямоугольные):
- на промышленных территориях: капитальные железобетонные, стальные хранилища (бункеры);
- водонапорные башни;
- цилиндрические баки, цистерны с горловинами, в том числе и усовершенствованные железнодорожные (20 – 100 м³).
Подземные пожарные ёмкости
Глубина для ПР под землей (котлован с засыпкой): ниже точки промерзания или выше, но с утеплением (обваловкой), рекомендуемой до 1,2 м.
Преимущества подземного размещения:
- не занимают наружные площади;
- функции теплоизоляции выполняет грунт.
Недостаток подземных пожарных емкостей – трудоемкая гидроизоляция, антикоррозионные меры.
Надземные противопожарные резервуары
Наземные водоисточники устанавливают:
- на поверхности;
- на приподнимающие конструкции (водонапорные башни).
Минусы:
- занимают дополнительную территорию;
- требуется теплоизоляция, система обогрева, постоянной циркуляции воды или теплый климат;
- усложняется забор воды, наполнение, если люк на высоте.
Плюсы: установка/демонтаж и ТО проще, не надо рыть котлован, весь корпус и элементы доступные для обслуживания.
Быстро-сборные резервуары
Сборные пожарные хранилища стандартно изготавливаются из железобетонных блоков, колец, разрешены другие материалы (сталь). Особенности:
- все части с «ключами» для соединений выполняются на производстве отдельными элементами, рассчитаны на перевозку и сборку уже на обслуживаемой территории;
- объемы ж/б изделий достигают 200 тыс. м³, что делает их незаменимыми для промзон;
- часто создается сеть меньших ПР для снижения нагрузки.
Элементы, нормы установки:
- котлован;
- «подушка»: песок, щебенка, гравий, перемешанные с битумом, покрытые асфальтом и снова засыпанные песком. Толщина около 0,5 м;
- днище – железобетон, монолитный, без швов;
- элементы по периметру с пазами под панели, нижние бетонируются с днищем;
- боковые стенки: прямоугольники или радиальная форма. Соединяются 2 способами:
- фиксируются в пазах;
- сваркой, если предусмотрены металлические закладные;
- возможны опорные колонны внутри;
- уплотнение швов (изнутри, снаружи), стыков бетоном, битумом, торкрет-штукатуркой. Делают глиняный замковый слой;
- перекрытие из прямоугольных или радиальных плит, опирается на колонны, ригели;
- устанавливаются заливные люки, технологические патрубки;
- проводятся испытания (допускается утечка до 3 л/сут. на 1 м² общей площади поверхности, проверяется датчиком уровня воды);
- засыпка стенок.
Слабое место бетонных резервуаров – стыки, их герметизируют, делая гидроизоляцию обмазками («КТтрон- 10 2К»).
Классификация резервуаров по материалу
Материал ПР не только сталь, железобетон, камень, кирпич, но и стеклопластик, пластик, полимеры, дерево с необходимыми параметрами прочности.

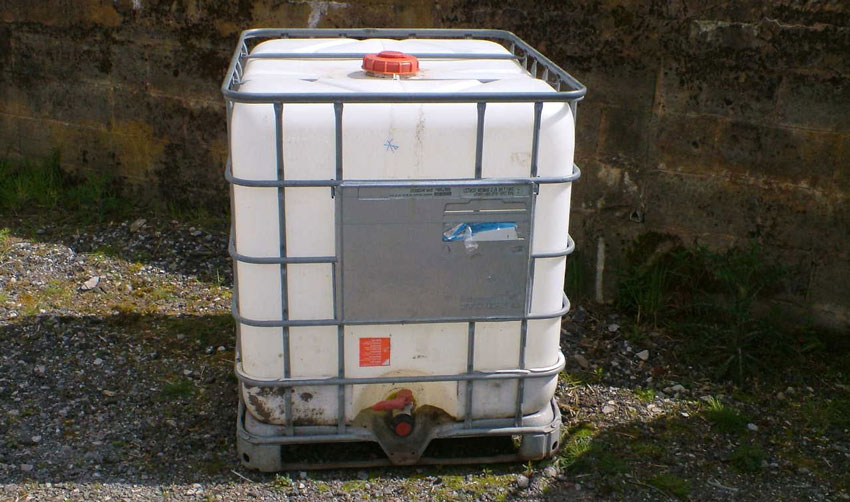

Пластиковые и стеклопластиковые резервуары
Возможности резервуаров из стеклопластика (стенки 5 – 22 мм) сравнимые со стальными ёмкостями, при этом легче в 5 раз. ПР также производятся из пластика (полипропилена – ПП, поливинилхлорида – ПВХ, твердого полиэтилена), материал менее прочный, поэтому стенки толще (от 10 до 90 мм), объем до 100 тыс. л.
Достоинства:
- плотность, не требуется гидроизоляция, лучшая герметичность из всех видов ПР. Корпус с надежно запаянными стыками или монолитный;
- небольшой вес, транспортабельность;
- нетрудоемкое моделирование форм, легкая сборка (тепловая сварка);
- низкая теплопроводность, вода меньше подвержена замерзанию;
- высокая антикоррозийность, стойкость к агрессивным веществам, ультрафиолету (особенно стеклопластик);
- пластиковые изделия часто двухконтурные, что улучшает устойчивость к повреждениям, холоду;
- диэлектричность;
- упругость (ударная вязкость);
- недорогой вариант для небольших объектов.
Минусы:
- жесткость ниже, поэтому объемы меньше, чем у бетонных, стальных емкостей;
- ограниченный диапазон t° -40… +95 °C (для стеклопластика больше), пластик подвержен термическому влиянию.
Изготовителями заявляется срок службы на пластиковые емкости около 50 лет, стеклопластик – 100 лет, на практике период все равно меньше бетонных изделий, сравним со стальными конструкциями. Но для последних двух типов требуется регулярная проверка защитного слоя, гидроизоляция швов.
Эластичные полиэтиленовые

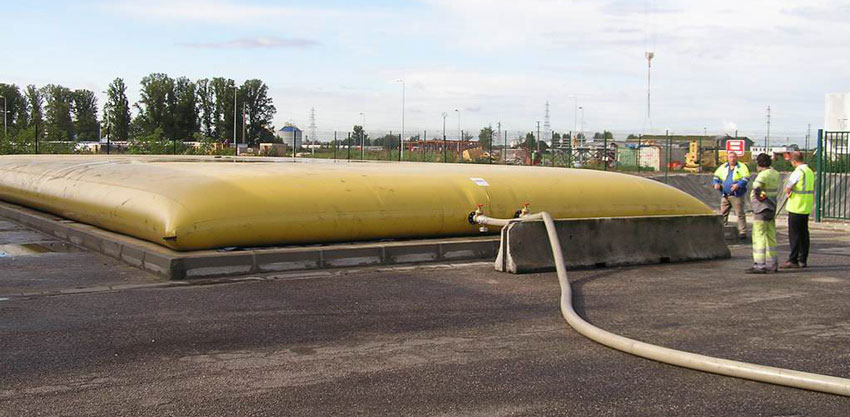

Изделия из полиэтилена эластичного типа напоминают подушку с водой или мобильный бассейн. Используются как временные, быстро устанавливаемые хранилища на стройках, для небольших предприятий.
Плюсы:
- быстрая установка не только под/над землей, но и в помещениях;
- низкая теплопроводность;
- химическая стойкость, герметичность;
- компактность, транспортабельность;
- простота обслуживания (простым присоединением шланга);
- доступная цена.
Минусы: ограниченный срок эксплуатации, подверженность механическим (проколы, разрывы), термическим воздействиям.
Особенности:
- только первичный полиэтилен (не переработанный) ПНД, HD-PE;
- не нуждаются в укреплении стенок;
- стандартные объемы от 1 – 6 до 100 м³;
- подземные ПР можно монтировать сваркой полотен полиэтилена.
Стальные противопожарные резервуары
Виды металлических резервуаров стандартные. Стальная конструкция, как и бетонная, – традиционный тип ПР.
- Достоинство – высокая прочность и жесткость для больших объемов.
- Недостаток – подверженность коррозии, требуется защитная обработка, прослойка из ПВХ и контроль ее состояния.
Особенности:
- толщина стенок от 4 мм;
- до 1000 м³ – днище плоское, при превышении – коническое;
- конструкция сварная.
Пример технических характеристик:
Параметры | Значение |
Тип | Горизонтальный |
Исполнение | Одностенный |
Размещения | Наземное, подземное |
Сталь | Ст3сп, 09Г2С, 08Х18Н10 |
Объем, м³ | 3 – 200 |
Раб. среда | Техн. вода (1000 кг/м³) |
Раб. давл., МПа | 0,07 |
Раб. темп., °C | +5…+95 |
t° эксплуатации °C | Не ниже -40 |
Доп. инф. | Есть теплоизоляция |
Бетонные пожарные емкости

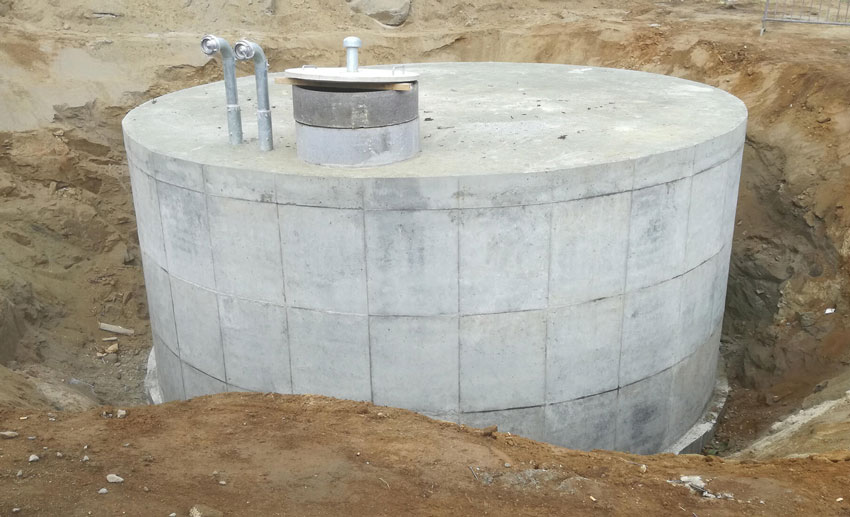

Хранилища небольших размеров могут быть бетонными, но чаще – железобетонные. Быстро-сборные изделия рассмотрены выше.
Монолитные железобетонные резервуары ПР создаются на месте установки:
- Изготавливается основание-фундамент.
- Каркас из арматуры, сегменты которого через один заливают бетоном. После застывания остальные секторы делают из напрягающего цемента, сжимающего застывшие части, швы становятся непроницаемыми.
Емкости из ж/б самые вместительные (5 тыс. м³, верхняя планка неограниченная) и долговечные. Дорогие в строительстве, но ТО не затратное. Минус – высокая теплопроводимость, требуется подогрев (нагревательные элементы, радиаторы, опоясывающие трубы) и теплоизоляция.
Требования к резервуарам, нормы проектирования
При проектировании рассчитывают объем ПР, выбирают способ размещения. Важно соблюсти расстояния к объектам. Основные требования к резервуарам запаса воды для пожаротушения есть в Р. 9 СП 8.
Размещение емкостей
ПР размещают с учетом свободного подъезда:
- площадка для разворота АЦ от 12х12 м;
- разгрузочная ж/б плита, с выступом за размеры ПР как минимум на 1 м, выдерживающая нагрузку от 30 т.
Стандартные требования пожарной безопасности к размещению под землей:
- от стенки котлована до ПР: до 100 – 250 мм;
- бетонное основание – до 300 мм поверх утрамбованной отсыпки из щебня и песчано-цементной подготовки (5:1, от 10 см);
- стальной противопожарный резервуар ставят на ножки, крепят тросами («якорение»);
- первое заполнение: постепенное, одновременно с засыпкой;
- кромка воды не должна превышать 0,4 – 0,5 м уровня трамбовки и не должна лежать ниже его.
Размещение над землей:

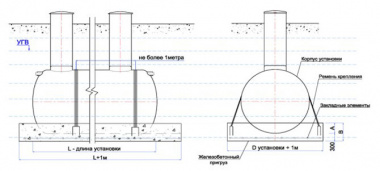

- с закреплением тросами с крюками, бандажными стропами на фундаменте – бетонном основании;
- небольшие емкости – на специальных подставках, ложементах, на каменной подложке.

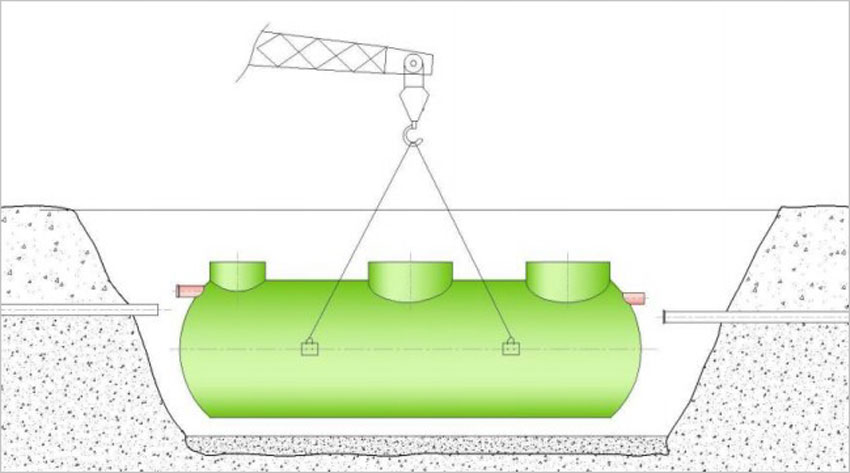

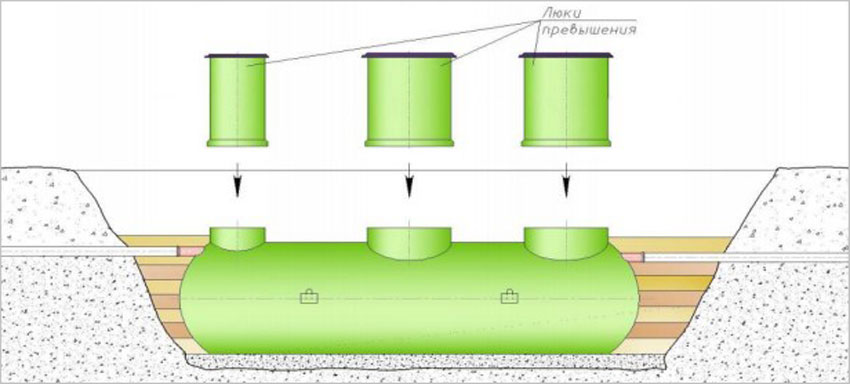

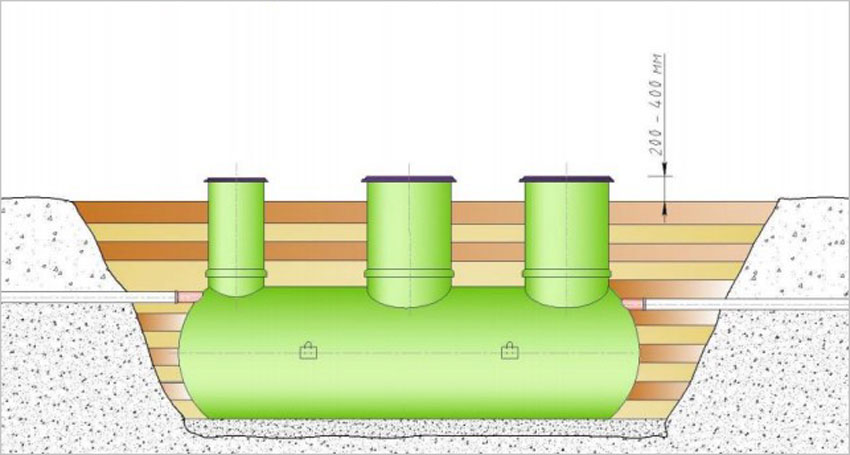

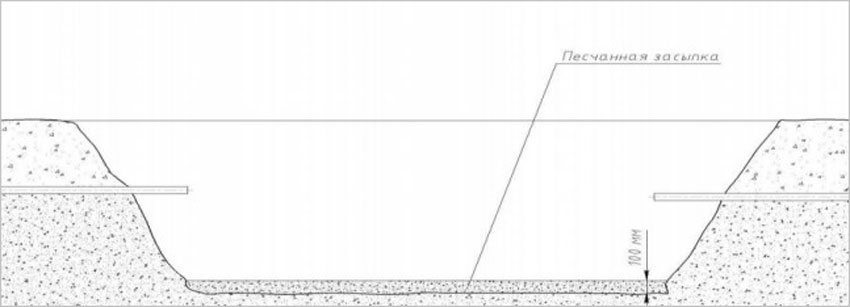

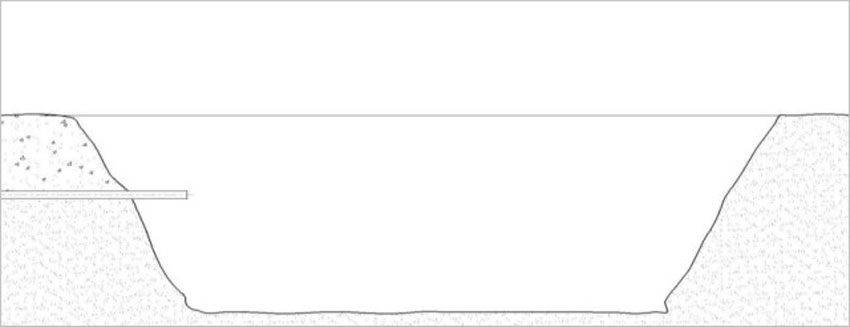

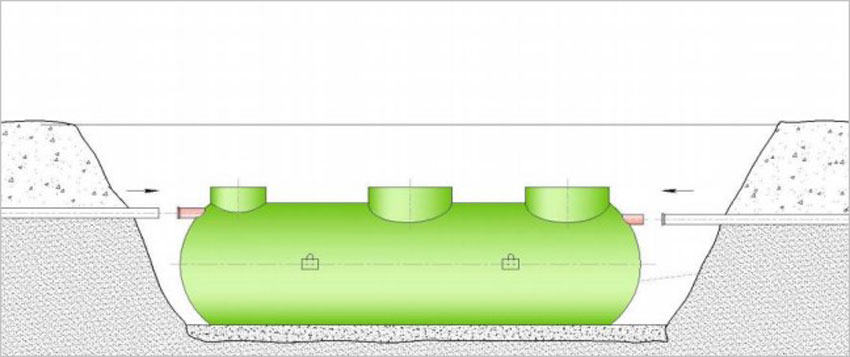

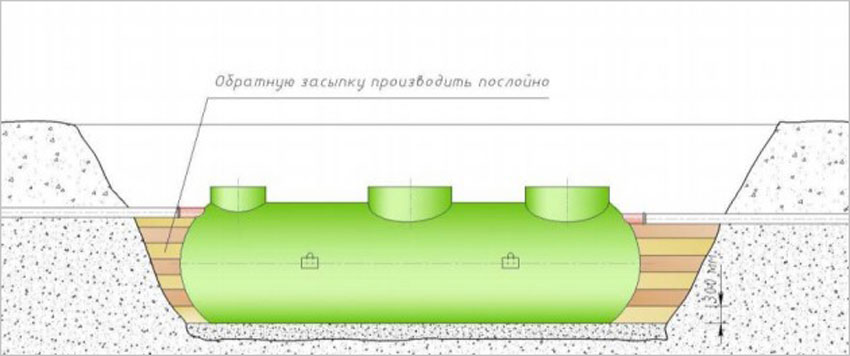

Установка подземной конструкции поэтапно:
Расстояние между резервуарами и зданиями
Расстояние от пожарных резервуаров до зданий и сооружений (п. 9.11 СП 8):
- радиус охвата:
- если есть автонасосы: 200 м; мотопомпы: 100 – 150 м;
- для расширения применяют тупиковые водоводы до 200 м;
- до зданий:
- III, IV, V ст. огнестойкости и до открытых складов горючих веществ: от 30 м;
- I, II ст. огнестойкости: от 10 м.
Расстояние между резервуарами рассчитывается исходя из выше указанных параметров, учитывая, что подача должна обеспечиваться из 2 соседних водохранилищ.
Расчет объема резервуара
Один м³ равен 1000 л. В среднем полезная вместимость ПР на предприятиях, крупных населенных пунктах: 100 – 500 м³. Для зон индивидуальной застройки: 50 – 150 м³.
Объем определяют по СП 8 и СП 31.13330, исходя из потребностей:
- на 3-х часовое пожаротушение – сельские местности;
- постройки I, II ст. огнест., кат. Г, Д – 2 ч;
- склады опасных веществ, пиломатериалов – 5 ч.
Правила по объему (Р 9 СП 8):
- если ПР объединяют функции для иных целей:
- включает регулирующую, пожарную, аварийную и контактную части;
- исходят из потребностей гидрантов, кранов, других средств пожаротушения (АУПТ) и при максимальном потреблении на иные нужды на все время тушения. Пример: 1 л/с на противопожарные нужды и 5 л/с на питьевые, что равно 6 л/с. Одновременное пополнение системами снабжения учитывают, если они I и II кат;
- объем водонапорных баков рассчитывается для 10 мин. 1 очага снаружи и внутри здания при одновременном расходе на иные цели. Допускается также держать полное количество воды;
- при длинном водоводе следует предусматривать такой же пожарный запас;
- количество хранилищ на объект или в одном водопроводном узле – от 2 шт. в каждом – не меньше 50% на тушение;
- расчет ПР, предназначенных только для пожарного объема, делают по пп.5.2 – 5.8. и 6.3 СП 8.
Как обозначается резервуар: табличка

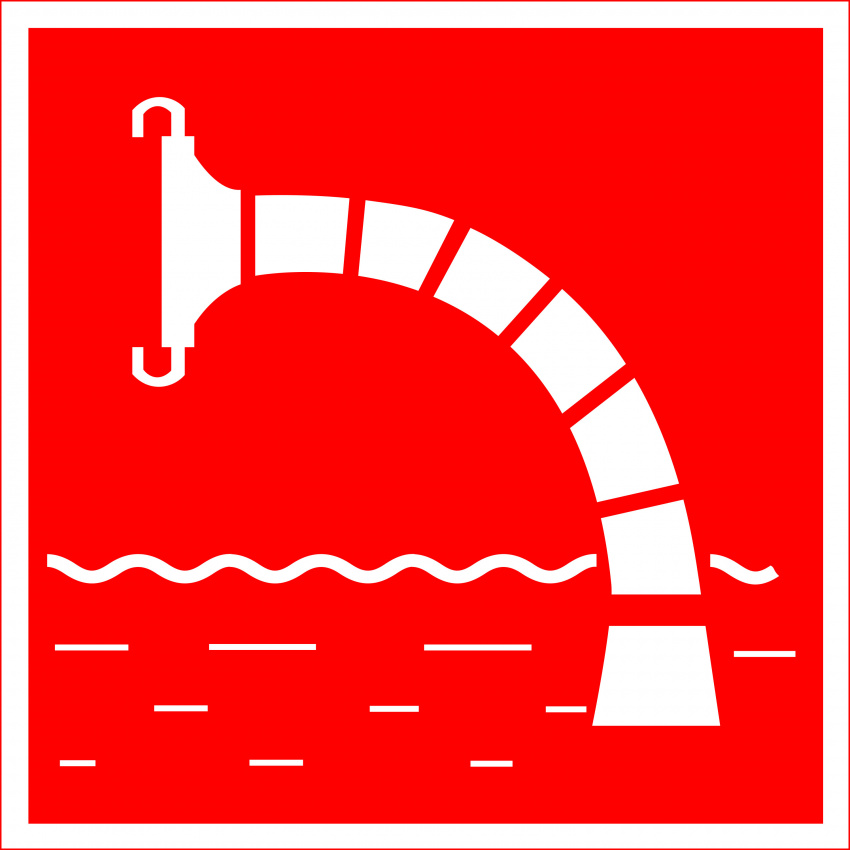

Используется знак пожарный резервуар (водоисточник) F07 (ГОСТ 12.4.026) – схематическое изображение всасывающего пожарного рукава (белый), опущенного в воду на красном (50% от цветовой гаммы) фоне. Форма – квадрат, прямоугольник. Минимальный размер стороны – 25 см. Допускаются поясняющие надписи белыми буквами, дополнительные таблички с объемом, расстояниями.
Как заполняются противопожарные резервуары
Емкости заполняют пожарными рукавами длиной до 250 м, при обосновании – до 500 м. или применяют другие способы при технической необходимости.
Сроки возобновления пожарного запаса:
- кат. А, Б, В, в населенных пунктах – до 1 сут;
- кат. Г, Д – до 1,5 сут;
- для с/х предприятий и территорий – до 3 сут.
Заполнение резервуаров допускается привозной водой из скважин, рек, озер, прудов.
Забор воды из пожарной емкости
Пожарная техника подключается посредством устройств для забора. Есть 3 варианта:
- через «мокрый» колодец для забора воды. Его используют не только, когда отбор затруднен, так как способ удобный. Предусматривают колодцы: приемный (мокрый) минимум на 3 – 5 м³, перед ним «сухой» с задвижкой. Принцип работы: забор шлангом осуществляют с первого, куда вода поступает самотеком;
- через узел с маховиками на корпусе емкости, на ПР может также быть насосная система;
- из самотечного трубопровода до 200 м.
Подъезд пожарной машины осуществляется, исходя из удобства размещения АЦ, прокладки всасывающего (заборного) шланга к устройству забора. Автоцистерна может располагаться почти вплотную к патрубку забора, если это позволяет разгрузочная плита. Также применяют погружные насосы для пожаротушения из резервуаров.
Техническое обслуживание резервуаров
По ст. 55 пост. N 390 работоспособность ПР проверяется 2 раза в год (осенью, весной): осмотр, герметичность (трещины), покрытие, величина утечки, пробный пуск/забор, гидравлические испытания.
Мониторинг за чистотой подъездных путей, всей системы, знаков, осуществляется постоянно. ТО проводят только лицензированные МЧС организации, если емкость на водопроводе, то обязательно привлекается «Водоканал».
Акт проверки резервуара: образец
Обслуживание противопожарного водохранилища документируется. Составляются акты проверок, осмотров, испытаний, необходимые для подтверждения пригодности, допуска к эксплуатации, постановки на баланс. Акт содержит подробные данные о дате процедуры, методах, конструкции, в заключительной части итог: уровень работоспособности, время следующей проверки.
Скачать: Акт приемки водоема.doc
Скачать: Акт проверки водоемов.doc
Скачать: Акт испытания водоемов.doc
Скачать: Акт списания — снятия с учета.doc
