Ручные и лафетные пожарные стволы: назначение и классификация, принцип действия

Ручные и лафетные пожарные стволы (СП) – съемные части с соплом, насадками, кожухами, креплением, элементами управления на концах пожарных напорных (рабочих) линий и рукавов.

Нормы:

1. ГОСТы:
   • Р 53331;
   • Р 53251;
   • Р 51115;
2. НПБ 177.

Назначение стволов

СП – это окончание напорной магистрали с функциями:

1. создание требуемого формата струи;
2. придание направления огнетушащему веществу (ОТВ);
3. удобная фиксация в руках, на техсредствах;
4. управление подачей, расходом.

Пожарными брандспойтами комплектуются:

1. пожарные, насосно-рукавные автомобили, автоцистерны;
2. недвижимые и передвижные установки пожаротушения;
3. рукава на ПК, стояках, мотопомпах;
4. специальные системы автоматического/автономного тушения.

Виды стволов пожаротушения

Существует различное оборудование пожаротушения. Под разные ТУ разработано несколько типов брандспойтов:

Фактор разделения	Типы
Напор	стволы высокого давления (2 – 3 мПа, СРВДК-2-400-60); нормального (0,4 – 06, до 2 мПа), с диаметром (DN): 19, 25, 38, 50, 70 мм.
Подача перерывами	с возможностью закрытия/открытия на самом корпусе; неперекрывные.
Функции и вид ОТВ	водяные, формирующие струю: компактную сплошную; распыленную; завесы (факелы, защитные); пенные (низкой, средней, высокой кратности); объем возможностей, струя: только сплошная универсальные – компактный, распыленный выпуск, завесы, комбинации; комбинированные – под пену и воду.
Область применения	пожарные машины, насосы, мотопомпы; внутренние, наружные ПК.
Климатическое исполнение	По ГОСТ 15150 для разных зон.

Устройство:

1. корпус с насадкой:
   • алюминий;
   • чугун (реже);
   • пластик;
   • элементы из стали (характерно для лафетных);
2. конец под навязку или соединительная головка рукавная (ГР) из Al, латуни, пластмассы:
   • муфтовая;
   • цапковая;
   • переходная;
   • заглушка;
   • всасывающая;
3. внутри:
   • успокоитель;
   • тангенциальные каналы, ведущие в сопло;
4. оформление:
   • ремень наплечный;
   • оплетка;
   • рукоятка;
5. узел с рычагом и пробковым краном, если есть функция открытия/закрытия;
6. у комбинированных и пенных – кожух, генератор пены;
7. лафетные:
   • съемный лафет, тренога;
   • напорный патрубок;
   • приемный корпус с шарнирным клапаном для подсоединения рукавов без прекращения работы;
   • фиксирующее устройство на поворотном узле;
   • для управления: поворотный тройник, длинная Т-образная рукоятка, рычаг, держатели;
   • внутри 4-лопастный успокоитель.

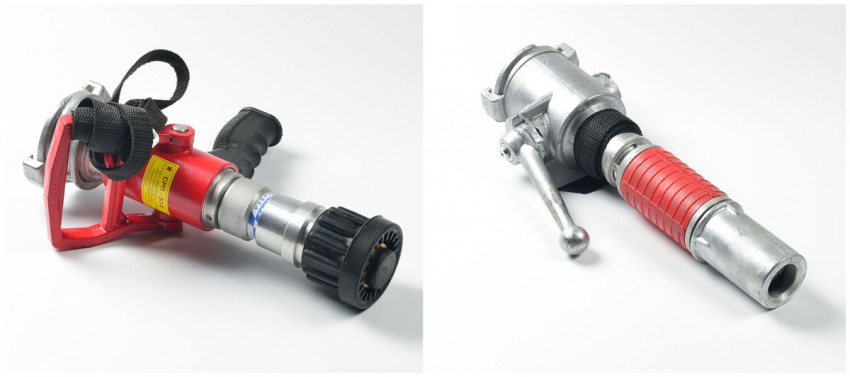

Ручные стволы

Стандартные модели ручных стволов:

1. РС-50, РС-50П, РС-70 – для сплошной струи, сменные;
2. РС-50.01, РС-70.01 – несменные;
3. РСП-50, РСП-70, РСК-50 – перекрываемые. Позволяют создавать выпуск в виде факела, применять пенные насадки;
4. РСКЗ-70 – многофункциональные, моделирующие интенсивность подачи, работают с любыми веществами, для п/п водопровода;
5. СВПЭ, СВПР – пенные;
6. усовершенствованные современные стволы Protek, SelectFlow, ProJet.

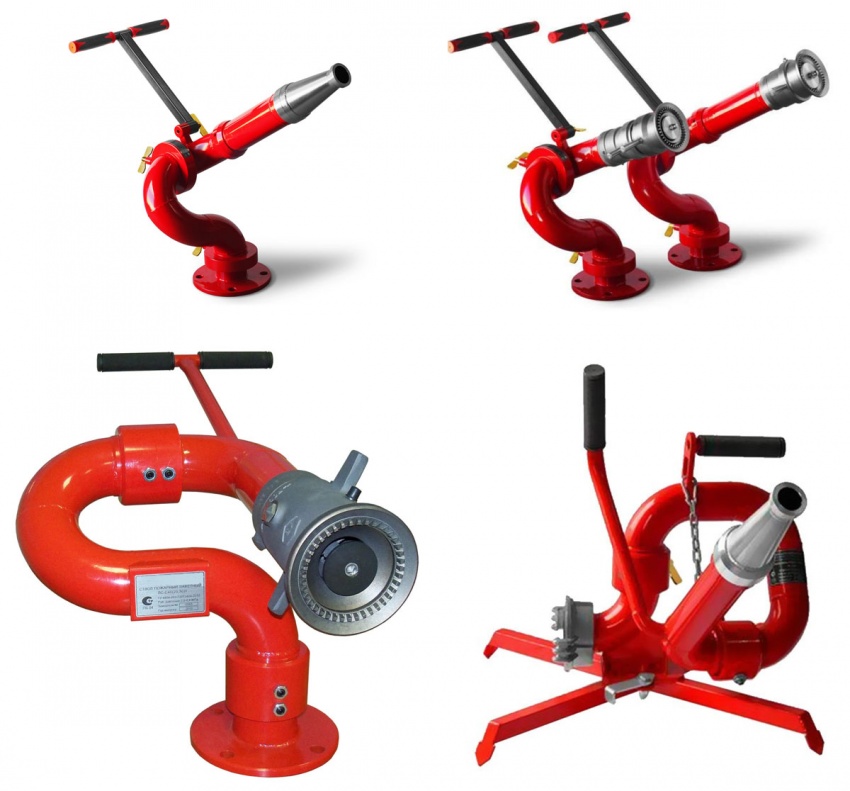

Лафетные стволы

Лафетные – длинные регулируемые, фиксируемые на поверхностях или технике пожарные брандспойты (ЛСД-С-40У, ППС-20П) с усложненной конструкцией с вращением. Пример: модель с двухрожковым разветвлением около лафета.

Разновидности:

1. переносные (П);
2. дистанционные (Д) – на машинах должны иметь систему управления на расстоянии;
3. стационарные (С) – монтируются на транспорте, на вышках. Подключаются к внутренним ПК или насосам пожарной машины;
4. возимые (В) с большим углом вращения, устанавливаемые на прицепе.

Стволы пожаротушения А и Б: что это

Ручные СП разделяют по способности подавать перерывами. На территории СНГ их обозначают буквами:

Вариант	Описание
Б (перекрывные)	РСК-50, РСКЗ-70, РСП-70(50), СРК-50; для компактного, распыленного выпуска; подача перерывами; настройка угла распыления; для небольших, геометрически сложных (с перегородками) площадей, квартир.
А (неперекрывные)	РС-70, 50; без возможности порционной подачи посредством крана на стволе; для больших площадей, залов, производственных объектов; для компактной струи; большой расход (7,4 – 13, 6 л/с); увеличенная дальность.

Классификация стволов по типу ОТВ

Брандспойты предназначены для воды или пены, реже – для порошка, газа. Некоторые образцы работают с двумя типами тушащего состава одновременно, используя специальные насадки.

Водяные

Пожарные стволы под воду не имеют специальных сопел для создания пены и ее калибровки (генераторов). Формируют струи разных параметров – распыленные, цельные, завесы.

Пенные

Брандспойты воздушно-пенные (СВПЭ, СВП) создают ВМП высокой, средней, низкой кратности:

1. Специальное химвещество поступает из ранцевой емкости непосредственно перед выпуском.
2. Воздух и состав эжектируются (всасываются) системой отверстий в насадке – создаются пузырьки, которые калибруются сеточками.

Особенности насадки:

1. эжектирующий кожух;
2. 3 камеры:
   • приемная;
   • вакуумная с ниппелем (16 мм) для шланга всасывания пенообразователя;
   • выходная.

Принцип работы:

1. Пенообразователь поступает в приемную часть.
2. В вакуумном сегменте создается разрежение, подсасывающее воздух через 8 отверстий в кожухе.
3. Воздух перемешивается с веществом, образуя на выходе ВМП.

Механизм образования пены:

1. Смесь рукавом подается на распылитель.
2. Образуются отдельные капли.
3. Конгломерат движется к калибровочной сетке, подсасывая и смешиваясь с воздухом.
4. Возникают пузырьки.
5. Массу из сопла выталкивает энергия новых капель.

В СВП значение имеют пакеты калибровочных сеточек – их нужно регулярно осматривать и очищать, так как ячейки забиваются.

Универсальные

Многофункциональные стволы пожаротушения (РСК-50, РСП-50,70, РСКЗ-70) для воды позволяют ручкой крана управлять выпуском, создавая сплошной поток, распыление, защитные завесы (на 120°). Кроме рычага, на процесс влияют разные съемные насадки.

Пример работы:

1. Жидкость попадает в тангенциальные каналы.
2. Далее – в центральное сопло.
3. Выходит закрученным потоком.
4. ОТВ под центробежной силой распыляется, создавая факелообразный навес с определенным углом раскрытия (стандартно 60°).

Комбинированные

Комбинированные брандспойты (ОРТ-50) – многофункциональные, работают и с пеной, и с водой. Как правило, имеют вертикальную ручку-держатель. Стволы комбинированного типа оборудуются разнообразными съемными муфтами, кожухами, генераторами, под нужный параметр выпуска. Позволяют создавать все виды струй, кратности ВМП.

ТТХ стволов пожаротушения

При оценке изделия анализируют:

1. мПа;
2. расход;
3. дальность (простая и эффективная);
4. интенсивность орошения;
5. угол, диметр факела;
6. кратность пены;
7. параметры самого прибора (вес, длина, диметр).

Стандартные модели представлены в таблице:

Тип ствола	Расход воды, л/с	Дальность струи (компактной), м	Диаметр спрыска, мм	Длина ствола, мм	Масса, кг
РС-50	3,6	28	13	312	0,7
РС-70	7,4	32	19	450	1,5
РС-50.01	3,6	28	13	190	0,27
РС-70.01	7,4	32	19	190	0,38
РСК-50	2,7	30	12	390	1,8
РСКМ-50	2,7	30	13	380	3,3
СВП	–	28	70	–	1,27
СВПЭ-2	4	15	50	574	2,3
СВПЭ-4	7,9	18	70	710	2,8
СВПЭ-8	16	20	80	842	4,0
РСКЗ-70	7,4	32	19	430	3,0
РСП-50	2,7	30	12	350	1,45
РСП-70	7,4	32	12	390	2,8

Глубина тушения

Глубиной тушения называют максимальное расстояние подачи ОТВ от сопла с сохранением эффективности. Параметр важный для водяных стволов. Только около трети длины компактного выпуска результативная.

Глубина обработки (h) – главная величина при расчете площади тушения. При пожаротушении ручными брандспойтами ht = 5 м, лафетными – 10 м.

Расход воды

От расхода ОТВ зависит количество СП на пожаре, персонала. Величина влияет на расчет возможностей насосно-рукавного оборудования – от затрачиваемого количества воды через определенное сечение сопла зависит падение напора.

Расчетами важно определить производительность при разном практически значимом давлении (0,3 – 0,9 мПа). Это важно при замене устройств: например, при 0,4 мПа РС-50 выдает 3,6 л/с, КУРС-8 – до 8 л/с. В ТД есть таблицы стандартных значений при определенном напоре.

Напор ствола, м	Расход воды, л/с, из ствола с диаметром насадка, мм
	13 «Б»	19 «А»	25	28	32	38	50
20	2,7	5,4	9,7	12,0	16,0	22,0	39,0
30	3,2	6,4	11,8	15,0	20,0	28,0	48,0
40	3,7	7,4	13,6	17,0	23,0	32,0	55,0
50	4,1	8,2	15,3	19,0	25,0	35,0	61,0
60	4,5	9,0	16,7	21,0	28,0	38,0	67,0
70	–	–	18,1	23,0	0,0	42,0	73,0
80	–	–	–	–	–	45,0	78,0

Площадь тушения

Зачастую ОТВ невозможно подать сразу на весь очаг, тогда тушат фронтом, куда достанут. Пламя локализуют на решающих направлениях – затем переходят к другим очагам.

Площадью тушения называют зону охвата эффективной струей: круговую, треугольную, прямоугольную. Параметр важен для тактики и напрямую зависит от дальности пожаротушения. Так как глубина тушения равна 5 и 10 м для ручных и лафетных брандспойтов, то площадь охвата для них, введенных навстречу, будет 10 и 20 м.

Типы насадок для стволов

Насадки, имеющие разный диаметр спрыска наконечника, повышают функциональность. Варианты:

1. для подачи перерывами и неперекрывные;
2. пенные, водяные;
3. порошковые;
4. цилиндрические, конические;
5. турбинные, щелевые;
6. для лафетных, ручных изделий.

Обычно насадки используются для пенных моделей стволов, так как для необходимой консистенции ОТВ требуется специальная конструкция. Кожух имеет отверстия, завихрители, разную степень сужения.

Расчет количества стволов на тушение пожара

Число техприборов для подачи ОТВ исчисляется специальными формулами. Перед тем как применить окончательное уравнение, узнают параметры тушения:

1. площадь;
2. периметр;
3. фронт;
4. расход, коэффициент производительности (проводимость насадка).

В конечном итоге результаты подставляют в конечное уравнение:

Формулы	Значения
Для водных брандспойтов: Nств т = Sт / Sств т; Nств т = Рт / Фств т; Nств т = Qтр / qств.	Sств т и Sт – площадь тушения и самого пожара (м²); Рт – периметр, м; Фств т – фронт для ств., м; Qтр – требуемый расход; qств – производительность ств.
Генераторы пены (поверхностное тушение): Nгпс = Sт / Sгпс т; Sт гпс = qгпс / If.	Sгпс т – площадь гашения устройством, м²; Qгпс – затраты пенообразователя, л/сек.; if – интенсивность, л/сек-м².
Генераторов многократной пены (объемное): Nгпс = (Wп * kз) / qгпс п * tр	Nгпс = (Wп * kз) / qгпс п * tр; Wn – м куб помещения; qгпс п – производительность, м³/мин.; Кз – коэффициент запаса (1,5 – 3); tр – расчетное время (10 мин.).

Правила работы со стволами

Персонал должен пройти инструктаж. При работе с пожарным стволом необходимо соблюдать основные правила:

1. позиция – на уровне или выше очага;
2. правильно держать: правой рукой около соединительной головки, левой – за оплетку, при 0,6 мПа и больше потребуется подствольщик;
3. проследить за заземлением;
4. подавать на видимые конструкции, а не по дыму;
5. подавать туда, где наибольшее пламя, но и маневрировать, ограничивая распространение огня;
6. на пути движения не оставлять огонь;
7. рукав проложить по безопасным для него участкам;
8. вертикальные объекты тушить сверху вниз, но в помещениях, вентиляционных каналах направлять ОТВ в первую очередь на потолок или со стороны наибольшей протяженности пустот;
9. тушить сначала то, что может обрушиться, занимая позицию, по возможности, в проемах;
10. растрескивающиеся конструкции, баллоны с газом охлаждать постепенно;
11. стекло тушить распыленной струей;
12. соседние объекты обрабатывать сначала сверху;
13. надо опускать или перекрывать брандспойт при перемене;
14. наиболее сильное охлаждение создают там, куда будет подаваться пена;
15. избегать обледенения путей движения, пожарной техники;
16. при тушении пеной жидких веществ:
    • подавать в очаг только при достижении хорошей консистенции и так, чтобы ОТВ не зарывалось в толщу вещества;
    • в одну точку так, чтобы пена расплывалась, постепенно покрывая очаг;
17. запрещается сплошной выпуск вблизи открытых электролиний;
18. работу на высоте осуществляют по таким нормам:
    • плечевой ремень не надевают при подъеме и тушении на высотных, объектах при незакрепленной линии, до выхода на позицию;
    • работают 2 чел. со страховкой;
    • работа на пожарной лестнице – только после закреплении поясного карабина;
19. тушащий состав подают постепенно, плавно повышая давление.
20. запрещено оставлять пожарный ствол без надзора на месте пожара, даже если он перекрыт.

Требования технического регламента

По ст. 129 ФЗ 123 (техрегламент) минимум, что должен обеспечить пожарный ствол:
{banner_downtext}

1. поток сплошной или распыленный;
2. равномерность ОТВ по конусу;
3. плавный переход от компактности до распыления;
4. настройка расхода без перерыва подачи;
5. надежность, герметичность корпуса при рабочих нагрузках;
6. фиксация устройств с лафетами по вертикали;
7. управление одновременно ручное и на расстоянии лафетных приборов электро-, гидроприводом;
8. пеногенераторы должны обеспечивать все виды кратности.

Как испытываются стволы

Испытание стволов осуществляется 1 раз в год:

1. осмотр;
2. герметичность, прочность – 2 мин. при рабочем давлении с измерением утечки;
3. проверка хода узлов динамометром;
4. взаимозаменяемость деталей, смыкаемость головок;
5. цельность, распыление, угол, диаметр факела, защитной завесы (визуально);
6. расход, длина струи;
7. резьба, надежность.

При испытаниях используют мерные емкости, отбойные щиты, секундомеры, специальные расходомерные, измерительные приборы.

Обозначения стволов пожаротушения на схемах

Потребность в обозначении стволов возникает при создании схем (чертежей) тактик пожаротушения. Используется схематическое чертежное изображение:

Вид	Обозначение
Ручной, с насадкой 19, 25 мм.
С тонкораспыленным выпуском.
ОТВ с добавками.
Пена кратности: низкой; средней.
Для электроустановок.
Лафетный: носимый; устанавливаемый с фиксацией; управляемый.

Для пожарных брандспойтов используются общие знаки ПБ для инвентаря. Устройство всегда есть в шкафах (ШПК) с пожарными кранами, которые обозначаются ПК, знаком F02 (рукав и вентиль), реже используется изображение «улитки» рукава с СП.
