Система наружного противопожарного водоснабжения (НПВ или НППВ) предусматривается для объектов, меры безопасности которых требуют подачу огнетушащего вещества (воды) из наружных источников. НПВ допускается и для небольших зон:
- территории с населением до 5 тыс.;
- здания и сооружения:
- отдельные (все типы), вне населенных зон, без водопровода (технического, питьевого) или если имеющаяся сеть не обеспечивает требования пожарной безопасности;
- где необходимо на цели по ликвидации возгораний до 10 л/сек.;
- одно и двухэтажные с площадью не больше нормативных размеров пожарных отсеков.
Характерные примеры:
- крупные промышленные площадки, предприятия, имущественные комплексы;
- мегаполисы, поселки;
- отдельные сооружения: АЗС у автотрасс, склады.
Что такое наружный пожарный водопровод
Цель наружного противопожарного водопровода – транспортировка тушащего вещества к месту ликвидации огня. Прокладка водопровода учитывает размещение на нем точек для забора воды пожарной техникой – гидрантов (ПГ), кранов (ПК).
Основные понятия НПВ:
Характеристика | Описание |
Понятие | Совокупность мер и средств по обеспечению водой посредством наружной магистрали труб противопожарных устройств защищаемых зон, спецтранспорта, оборудования пожарных. |
Как работает, из чего состоит | Задачи:
Элементы:
|
Размещение | Снаружи зданий, прокладка чаще под землей |
В каких случаях допускается не предусматривать НПВ
Допускается не предусматривать водоснабжение для наружного пожаротушения в поселениях и для объектов:
- до 50 чел. при постройках до 2 этажей;
- расположенные за границами населенных зон отдельные сооружения пожароопасности:
- Ф3.1 – до 150 м²;
- Ф3.2 – до 1 тыс. м²;
- Ф1.2 – Ф4 и с I – IV типа огнестойкости до 250 м²;
- Ф5 с I и II уровнем стойкости кат. Д по взрывоопасности до 1 тыс. м²;
- Ф5.2 – до 50 м²;
- сезонные приемочные и заготовительные объекты с/х продукции до 1 тыс. м³.
Знак обозначения НПВ
Используется обозначение основного элемента – «Пожарный гидрант» (номер F09 по ГОСТ 12.4.026-2015) – квадрат (от 250х250 до 500х500 мм) белого цвета с красным ободком (сине-белые знаки устаревшие) с обозначениями:
- обязательные:
- «ПГ» (красным);
- стрелки с расстоянием в метрах;
- рекомендуемые:
- номер устройства;
- тип наружной сети: «Т» – тупиковая, «К» – кольцевая;
- значок диаметра патрубка (перечеркнутый круг) и значение в мм (200, 250 и т. д.).
Второй знак НПВ – «Пожарный водоисточник» (F04) – красный квадрат с белым обозначением рукава пожарной машины, опущенного в воду со стрелкой к точке водозабора и метрами расстояния.
Нормативные документы по наружному пожарному водоснабжению
Нормы и требования по установке, эксплуатации:
- общие нормы: ФЗ 123 (Технический регламент);
- основные акты:
- СП 8.13130.2009;
- СП 31.13330.2012 (СНиП 2.04.02-84);
- проекты, монтаж: СП 18.13330.2011, 114.13330.2016, 19.13330.2011, ГОСТ 21.704-2011;
- знаки: ГОСТ 12.4.026-2015;
- гидранты: ГОСТ Р 53961-2010 (вместо ГОСТ 8220-85);
- методика обследования: методические рекомендации контроля наружных систем противопожарного водоснабжения (МР ППВ);
- документы по водоснабжению и канализации (трубы, арматура), например:
- ГОСТ: 3262-75, 19681, 2531-2012, 10704, 18599, Р 52318, Р 53630, Р 54560, Р 55068, Р 53201.
Требования к наружному водоснабжению при пожаре
Создается сеть, учитывая:
- размещение (прокладка, расстояние к объекту);
- напор (Мпа, Бары), скорость, водоотдача;
- конструкция элементов;
- мощность, состав насосных пунктов;
- трубы (минимальный диаметр, материал).
Насосная станция

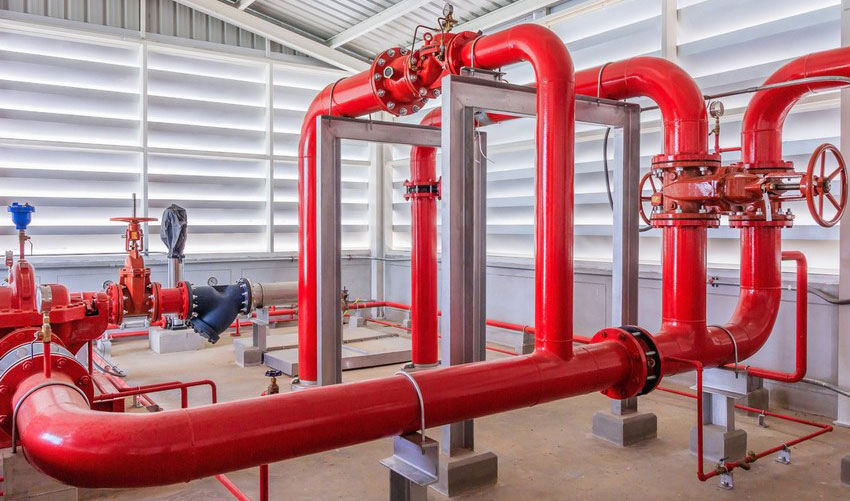

В противопожарном водоснабжении наружного типа используются насосные станции повысительного типа или подкачки (НСП) для забора и перекачки (подачи) жидкости.
Есть 3 категории надежности насосных станций с определенным количеством запасных агрегатов (СП 31.13330.2012). Оборудование, закачивающее непосредственно к противопожарному или объединенному водоводу, относят к 1 категории. Используются разные группы нагнетателей, а также дренажные, канализационные (откачка сточных, пролитых вод), для пенообразователя.
Требования:
- при одном водоисточнике для зон до 5 тыс. чел. устанавливают резервный нагнетатель с ДВС и автозапуском от батарей;
- с механизмами 1 и 2 категории ставят вакуум-котел или вакуум-насос;
- от 2 всасывающих и напорных линий, для 3 категории – 1;
- напорная линия оснащается обратным клапаном и запорными устройствами;
- скорость и расход воды: всасывающая магистраль от 0,6 до 2 м/сек., напорная – от 0,8 до 4 м/сек.;
- управление:
- автоматическое;
- дистанционное (рекомендованное);
- ручная линия (должна быть во всех случаях);
- наличие подъемно-транспортного оборудования: таль ручная, балка-кран, такелаж;
- сборный приямок с наклоном полов к нему и дренажный насос;
- помещение в защищаемом здании или отдельное строение (пристройка):
- обособленное;
- отапливаемое (утепленное);
- выгороженное;
- защищенное противопожарными стенами;
- отдельный выход наружу;
- насосы с приводом от ДВС или с паровыми турбинами не размещают в подвалах;
- телефон для связи с аварийными службами;
- для НСП больше 6х9 м – внутренний противопожарный водопровод, для меньших – два огнетушителя (ручных или передвижных) при наличии ДВС – четыре;
- внутри от +5°C до +35°C влажность от до 80% при температуре до +25°C;
- освещение: рабочее – 75 лк, аварийное – 10 лк.
Материал труб для НПВ
Трубы для наружной системы подачи огнетушащего средства водогазопроводные. Выбирают, исходя из свода нормативов СП 30.13330.2016, НПБ 88-2001, ГОСТов 10704, 3262:
- из черной стали, реже – оцинкованные;
- стальные электросварные;
- пластиковые противопожарные (п/п);
- чугунные.
Расчет водопровода
Расчет наружной системы противопожарного водоснабжения делают по СП 8.13130.2009 (п. 5.1). Подбирают оборудование под нормы затрат воды:
- населенные пункты до 10 тыс. чел.:
- с одно и двухэтажной застройкой – 5 л/сек. (1 пожар);
- двухэтажные строения – от 5 до 10 л/сек.;
- от 10 до 100 тыс. – 10 – 35 л/сек. (одновременно 2 пожара);
- от 100 тыс. – 40 – 100 л/сек. (3 очага);
- от 1 млн. – от 110 л/сек. (5 возгораний).
Свод правил содержит данные о расходах тушащего ресурса по классам опасности сооружений. Отдельно есть нормы исчислений:
- для сельских местностей (на 1 пожар – от 5 л/сек.);
- для складов древесины (60 – 120 л/сек.);
- контейнерных складов (15 – 100 л/сек.);
- автостоянок (10 – 40 л/сек.).
Рабочее давление НПВ
Напор наружной противопожарной магистрали в стандартной системе низкий (1 – 3 Бар). НПВ высокого давления со срабатыванием до 5 мин. оснащают:
- взрывоопасные зоны: промышленные комплексы, склады ГСМ, АЗС;
- поселки до 5 тыс. чел. без пожарной части.
Имеет значение высота струи (водяной столб) в метрах. Свободный напор для объединенного НПВ по нормативам находится в рамках – от 10 до 60 м (1 – 7,5 Бар). Не всегда давление в сети одинаковое как в гидранте, поскольку есть гидравлические потери.
Как правило, в НПВ используется струя до 20 м. Оборудование должно обеспечить показатель (п. 4.4 СП 8.13130.2009, п.2.30 СП 31.13330.2012):
- для сети низкого давления (квартиры, дома) от 10 м (1 Бар);
- высокого – от 20 м (2 Бар).
Источники водоснабжения для наружной системы пожаротушения
Система пожарного наружного водопровода берет тушащий ресурс из искусственных и естественных источников:
- природные объекты:
- моря;
- реки;
- озера;
- пруды;
- пожарные хранилища – подземные металлические, бетонные емкости, закопанные на глубину ниже точки промерзания;
- резервуары – баки, сооружения внутри, снаружи помещений;
- иные водопроводы: технические, питьевые.
При загрязнении водоема строят колодец с фильтрами, куда вода поступает самотеком.
Требования к противопожарной наружной системе подачи воды:
- суммарный минимальный объем воды и количество хранилищ: 2 шт. на 1 водопроводный узел по 50% нормы в каждой;
- запас должен обеспечить тушение на протяжении 3 ч.;
- около источников оборудуются водозаборные сооружения, пирсы для пожарных машин (минимум 12х12), приемные колодцы, фильтры грубой очистки;
- должна быть защита от замерзания.
Правила монтажа трубопровода и элементов системы
Проектирование противопожарной системы водоснабжения наружного типа осуществляется в процессе планирования основных зданий, инженерных коммуникаций, реже – для готовых объектов.
Виды водоснабжения для противопожарных целей:
- по степени автономности:
- раздельная (изолированная от других коммуникаций);
- объединенная с хозяйственным, питьевым водоводом (чаще всего);
- по заполненности:
- водозаполненная
- сухотрубная система.
Правила монтажа НПВ:
- в точках забора монтируют гидранты:
- интервал – максимум 100 м;
- расстояние от построек – от 5 м до 30 м, от дорог – не больше 2,5 м, позволено размещать на проезжих частях;
- стояки утепляют;
- при туннельной прокладке устанавливают в колодцах, над землей – внутри камер на магистрали;
- максимальное расстояние подачи от пожарной станции и гидрантов – 200 м, для насосных помп – 100 – 150 м;
- насосное оборудование горизонтального забора совмещают с водосборным колодцем;
- стойкость труб – от 15 Мпа, водопровод должен иметь диаметр не менее 100 мм и 75 мм – для с/х предприятий;
- в местах складирования легко воспламеняемых материалов ставят пожарные вышки (СП 114.13330.2016) с не меньше 2 струями для каждого штабеля;
- прокладывают под землей ниже точки промерзания. Если есть описание и обоснование проектных решений:
- над землей;
- на поверхности;
- в тоннелях с другими линиями, кроме транспортирующих опасные вещества;
- при подземном размещении вся арматура устанавливается в колодцах (камерах);
- может быть несколько линий труб, вместо гидранта – ПК или стояк-сухотруб.
Противопожарная наружная магистраль кольцевая. Запрещена закольцовка внутренними сетями. Допускается дополнительный тупиковый водовод до 200 м.
Проверка и техобслуживание НПВ
Срок службы подземных гидрантов наружного противопожарного снабжения – 10 лет, безотказная работа должна гарантироваться на протяжении 200 циклов открывания/закрывания.
Проверка (ГОСТ 12.4.009-83, Р 53961-2010, Методические рекомендации по организации контроля за НСПВ):
- 2 раза в год (весной и летом) – испытание (на водоотдачу) и на работоспособность;
- каждые 6 мес. – техосмотр (выдается справка об исправности).
Результаты отображаются по форме 21 (ГОСТы 2.601, 12.3.006), составляется акт работоспособности. Ответственное лицо должно обеспечить свободный подъезд, очистку места, крышек точек водозабора, вертикальное расположение гидрантов в колодцах, беспрепятственное открывание.
