Устройство системы внутреннего пожарного водопровода: расчет, монтаж, обслуживание

Внутренний противопожарный водопровод специально предназначен для тушения огня внутри зданий. Закольцованная или тупиковая водоподающая система из труб и стояков в шкафах с кранами, и пожарными рукавами охватывает помещение, подключается к общему или пожарному водоснабжению, резервуарам.

Общие сведения ВПВ:

Параметр Описание
Виды
  • водозаполненный;
  • воздушный, сухотруб (для неотапливаемых помещений).
Схемы
  • концевая (тупиковая) – до 12 пожарных кранов (ПК);
  • кольцевая (закольцованная, универсальная). Для построек от 12 этажей, должна иметь два ввода.
Время работы при пожаре Минимум 3 ч.

Внутренний пожарный водопровод: что это

Внутреннее противопожарное водоснабжение – сеть из труб и технических средств (насосов, водонапорных емкостей), обеспечивающих совокупно или раздельно подачу воды в здании:

  1. на внутренние стояки (клапаны);
  2. к устройствам первичного тушения;
  3. к запорным клапанам сухотрубных стояков;
  4. на лафетные стволы стационарного типа.

Разновидности:

  1. многофункциональный (совмещенный) ВПВ – фактически, общий (бытовой) водопровод с противопожарной функцией, где максимум 12 кранов для тушения;
  2. внутренняя магистраль (специальная) – отдельная система со стояками в высоту строения только для противопожарных мер.

Назначение и устройство

Элементы внутреннего водоснабжения системы пожаротушения:

  1. запорная, распределительная (стояки), контрольно-измерительная (на вводе) арматура;
  2. станция с насосом, поддерживающая давление в водопроводе;
  3. пневмобак с резервом от 1 м. куб. для тушения на протяжении от 10 мин. до включения основных насосов. Потребуется, если в противопожарной сети меньше 0,05 Мпа. Не обязательный, если старт главного нагнетателя автоматизированный;
  4. горизонтальная и вертикальная сеть труб, стояки, разводка;
  5. шкафы ПК:
    • один пожарный клапан или два спаренных;
    • огнетушитель;
    • брандспойт (ствол ручной);
    • рукава (10, 15 или 20 м);
    • головки для соединения с ПК;
    • кнопки для ручного запуска;
  6. источники:
    • пожарные резервуары;
    • наружные сети водоснабжения;
  7. пульт управления автоматикой, сигнализация;
  8. ручной запуск.

Задача ВПВ – доставка и подача воды к местам возгорания (к защищаемым зонам) на пожарные краны (ПК) по ходу трубопровода с требуемым напором. Точка выхода – ПК, откуда берут рукав и начинают им тушить огонь.

Где должен размещаться ВПВ

ВПВ устанавливается:

  1. в общежитиях, гостиницах независимо от высоты;
  2. 12-этажные комплексы жилья и выше;
  3. офисные (административные) постройки от 6 уровней;
  4. сооружения производственного назначения, склады от 5000 м. куб.;
  5. места скопления людей: кинотеатры, супермаркеты, клубы, залы с аппаратурой.

Знак обозначения ВПВ

Графические обозначения внутреннего пожарного водоснабжения регламентируются ГОСТ 12.4.026-2015, НПБ 160-97. Используется знак «пожарный кран» (F02) – схематический рисунок брандспойта с вентилем в квадрате красного фона.

На табличке вписывают литерный индекс ПК с порядковым номером по гидравлической схеме, а также телефонный номер пожарного отделения. Окраска труб и шкафов красная.

На каком этапе строительства объекта должен вводиться в действие

Монтаж внутреннего противопожарного водопровода осуществляется после создания проекта одновременно с возведением объекта.

ВПВ вводится в эксплуатацию к началу отделочных работ, а автоматические установки и сигнализации – до пусконаладочных мер, в кабельных объектах – до прокладки проводов. Внутренний противопожарный водопровод считается готовым к работе, если подписан акт приемки в эксплуатацию.

Когда не требуется предусматривать ВПВ

Система не обязательная:

  1. открытые стадионы и кинотеатры (летние);
  2. для школ, училищ, других средних учебных учреждений. Исключение: интернаты с проживанием;
  3. на с/х складах;
  4. ангары с категориями огнестойкости 1 — 3;
  5. цеха с технологическим назначением с опасностью химических реакций при использовании воды;
  6. объекты производства, где воду для тушения берут из водоемов.

Нормативные документы

Акты с правилами эксплуатации ВПВ:

  1. ПП N 390 «Противопожарный режим», ФЗ-123 (ст. 86) – общие нормы;
  2. ГОСТы (оборудование, разметка):
    • Р 51049-2008;
    • Р 53279-2009;
    • Р 51844-2009;
    • Р 12.4.026-2015;
  3. СП:
    • 10.13130.2009 (основной документ, инструкция по эксплуатации);
    • 5.13130.2009 (АСПТ);
    • 118.13330.2012 (СНиП 31-06-2009), СП 54.13330.2016 (СНиП 31-01-2003) (здания);
  4. СНиП:
    • 2.04.01-85 (водопроводы) (СП 30.13330.2016);
  5. РД 009-01-96 (техсервис).

Требования к пожарному водопроводу внутреннего типа

Противопожарная внутренняя сеть водоснабжения должна соответствовать ППБ. Требования касаются давления, материала и размещения элементов, насосов, резервных баков, контрольных узлов, разводки.

Источники внутреннего водоснабжения

Вид водоисточника выбирают исходя из возможностей и уместности применения. За чертой города, если отсутствует централизованное водоснабжение, пользуются водоемами.

Куда подключается противопожарная разводка:

  1. водопровод: общий (питьевой, технический), специальный (раздельный). Подключение, как правило, через задвижку на обводке водомера на вводе хозяйственно-питьевой магистрали или наружного противопожарного водовода;
  2. резервуары, водоемы.

Требования к трубам

Материал труб:

  1. металл (сталь, чугун);
  2. композитные, полимерные материалы, металлопластик с сертификатами по ППБ:
    • специальные и многофункциональные сети;
    • прокладка под землей.

Требования:

  1. при рабочем давлении магистрали до 1,2 Мпа и выше 1,2 Мпа трубы должны выдерживать пробное давление, соответственно, в 1,5 и 1,25 раза больше;
  2. теплоизоляция:
    • при температуре ниже -5°C;
    • при повышенной влажности.

Не допускается кольцевание ВПВ наружным водоснабжением. В агрессивной среде стальной профиль – от 1,5 мм. Сеть проектируется с возможностью беспрепятственного обслуживания.

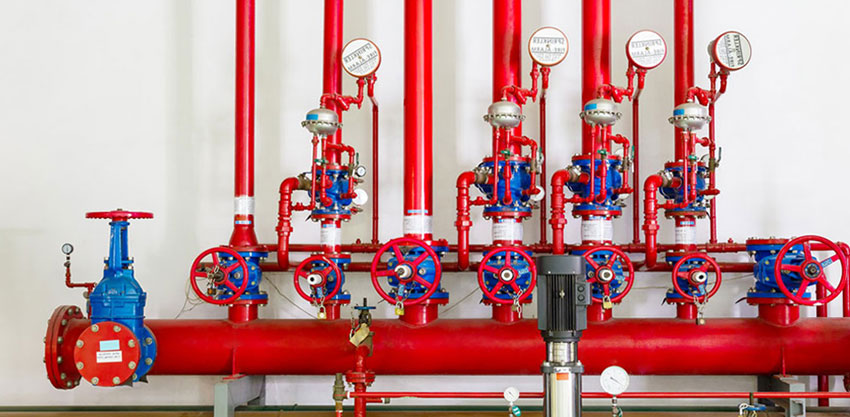

Требования к насосной станции

Наличие насосной повысительной системы обязательное там, где отсутствует, недостаточное или периодически пропадает давление. Должна быть функция всасывания воды с внешнего водоисточника.

Насос(ы) размещают в обособленном отапливаемом помещении снаружи или в защищенном месте внутри охраняемого строения с отдельным выходом (бойлерные, котельные, подвалы).

Требования (по СП 10.13130.2009):

  1. основные элементы:
    • главный и резервный насос;
    • шкаф управления;
    • электропитание;
    • автоматика;
    • подводка;
  2. высота помещения – от 3 м., не ниже первого подземного этажа;
  3. для подземных установок – обязательное оборудование для эвакуации пролитой воды;
  4. автоматический и ручной запуск, манометр;
  5. допускается использовать хозяйственные насосы, погружные агрегаты;
  6. при давлении до 0,05 Мпа перед станцией должен быть резервный бак с 2 или больше всасывающими линиями;
  7. время с включения до подачи воды – до 30 сек;
  8. дублирование сигнала срабатывания на пожарный пост;
  9. наличие не менее 3 электрических фонарей, документации со схемой, прямой телефонной связи с диспетчером.

Автоматический контроль системы

Мониторинг осуществляют:

  1. дистанционный пульт управления;
  2. датчики;
  3. сигнализация (световые, звуковые сигналы);
  4. пневмобаки.

Пример действия автоматики (блока управления):

  1. обводная задвижка открывается (пуск насосов задерживается до этого действия);
  2. о срабатывании оповещается пожарный пост, депо;
  3. включаются оповещатели;
  4. на пульте обозначается, в какой зоне сработали датчики;
  5. сигнал активации поступает на станцию после автоматической проверки давления. Нагнетатель запускается при снижении Мпа до заданного уровня. До этого времени работают водонапорные баки, «жокей» насосы;
  6. если в наружной магистрали больше 0,6 Мпа, то краны нижних этажей берут напор из этой сети до 10 мин. – затем включаются пожарные насосы.

Используемые огнетушащие вещества

В обычных противопожарных водопроводах внутреннего типа используется техническая или питьевая вода с водовода (источника), которым обеспечивается помещение.

Сложные системы проектируют и для использования пены: схема включает резервуары с пенообразователем, дополнительными насосами, калибровщиками, пеногенераторами. В водозаполненной магистрали допускается использование антифризных (незамерзающих) добавок.

Правила и нормы монтажа

Для монтажа ВПВ создается исполнительная документация (проекты, отчеты) с данными о противопожарной сети, ее схемой. Работы производят с учетом:

  1. диаметр труб – DN50, при расходе до 4 л/сек. и DN65 – больше 4л/сек.;
  2. ВПВ соединяется с другими водопроводами через перемычки;
  3. запорную арматуру ставят на верхнем и нижнем этаже пожарного столба, предусматривают промежуточные задвижки;
  4. запорные узлы размещают в отапливаемых местах;
  5. для зданий выше 50 м и массового скопления народа, а также, если есть системы противопожарной защиты, предусматривают одновременно дистанционный, ручной и автоматический пуск;
  6. ПК монтируют у входов, на лестничных площадках, вестибюлях, не создавая препятствий эвакуации:
    • высота размещения ПК – 1,35 м от пола;
    • количество струй из одного стояка – до 2;
    • спаренные краны устанавливают друг над другом, нижний располагается не меньше чем на высоте 1 м от пола;
  7. если ВПВ объединен с хозяйственной или питьевой магистралью на вводе устанавливают водомерный узел с электрозадвижкой;
  8. минимальное количество стволов:
    • 1 на здание до 16 этажей, 2 – до 25;
    • 1 дополнительный при длине коридоров больше 10 м.

Расчет системы ВПВ: пример

Определяют количество ПК, стояков по расчетным таблицам сборника правил 10.13130.2009 (основной нормативный документ регламентирует проектирование сети). Каждая точка охраняемой зоны должна орошаться от минимум 2 кранов, разнесенных друг от друга.

Длина компактной струи:

  1. от 6 м – здания высотой до 50 м;
  2. 8 м – для сооружений от 50 м;
  3. 16 м – для хозяйственных и производственных строений от 50 м.

Расход воды:

  1. помещения от 50 м и до 50 тыс. куб. м – 4 струи по 5 л/сек.;
  2. при больших параметрах – 8 струй по 5 л/сек.;
  3. до 5 тыс. м. куб. – 2,5 л/сек;
  4. при малом сечении труб и рукава (38 мм) норма расхода – от 1,5 л/сек.

Отдельно делают гидравлический расчет. Расчеты проводят по самому отдаленному стояку сети. Формула: Н = Нвг (высота подачи) + Нп (расчетные потери в стояке) + Нпп (потери в режиме тушения) + Нпк (требуемая водоотдача).

Исчисления, как и проектировка системы, проводятся специалистами. Пример расчета (ссылки на свод правил 10.13130.2009):

  1. строения от 50 м и до 50 тыс. куб. м.: от 4 струй по 5 л/с каждая (п. 4.1.2);
  2. далее, необходимо рассчитать давление:
    • гидростатический показатель не должен превышать 0,45 Мпа (п. 4.1.7.), в раздельном ВПВ – 0,9 Мпа;
    • при превышении 0,45 Мпа магистраль должна быть раздельной.

Проверка работоспособности ВПВ

Методика обследования внутреннего противопожарного водопровода включает применение измерительных приборов и испытания:

  1. ежемесячно:
    • проверяются насосы.
  2. раз в квартал:
    • визуальный осмотр;
  3. раз в 6 мес. (весной и осенью) тестирование и испытание:
    • подачи воды (излив). Составляется акт на водоотдачу;
    • кранов и запорных механизмов;
    • давления;
    • параметров водной струи;
    • шкафов с оборудованием;
  4. ежегодно:
    • испытание рукавов на устойчивость, перекатка.

Результаты заносят в отчетность, ведомости, протоколы, акт работоспособности. Подробнее о периодичности и методике проверки ВПВ читайте здесь.

Скачать: Бланк акта проверки ВПВ.doc
Скачать: Образец заполнения акта проверки ВПВ.doc

Срок службы ВПВ

Срок годности:

  1. пластиковые трубы – 50 лет, металлические – до 30 лет;
  2. рукава – от 2 до 5 лет, максимум до 10;
  3. насосы – от 5 до 12 лет.

По результатам проверки период эксплуатации может ограничиваться или продлеваться.
