Автономные модули газового пожаротушения созданы для автоматического распыления огнетушащего вещества (ГОТВ) в очаг пожара. Срабатывание МГП в момент возгорания не требует вмешательства человека.
Параметры выбора и общие требования урегулированы ГОСТ 27331, Р 50969-96, Р 53281-2009, РД 009-01-96, а также СП 5.13130.2009, НПБ 54-2001 и 110-03 (объекты до 01.05.2009), ФЗ 123.
Что такое модуль МГП
МГП – цельная, компактная автономная, готовая к применению система пожаротушения. Это отдельный баллон с креплением или несколько ёмкостей с ГОТВ и комплектом узлов самостоятельного срабатывания, размещенные на специальной раме.
Модульная установка газового пожаротушения может иметь разводку с распылителями, трубопровод, запорную арматуру.
ГОТВ – газовая смесь, не загрязняющая оборудование и не приводящая к коррозии, в отличие от порошковых составов. Внутри емкости сжиженная смесь, а из сопла выходит бесследно испаряющийся иней или «снег».
Из чего состоит модуль
Элементы модульной газовой установки пожаротушения:
- сосуд (баллон, сфера):
- один (МГП 150, Импульс-20);
- несколько объединенных (2 – 12 шт.) с коллектором с обратным клапаном (Б-МГП 150);
- изометрические хранилища (МИЖУ) для площадей от 2000 м. куб.;
- крепления: кронштейны, рамы;
- насадки на ЗПУ;
- датчики массы, давления, задымленности, загазованности, манометр, термометр;
- запорно-пусковое устройство (ЗПУ) с реле, блокиратором (чекой). На корпусе или на трубопроводе. Варианты:
- мембранный предохранительный узел;
- соленоид;
- с вентилем;
- электронный блок управления (у сложных систем);
- трубопровод, сеть из рукавов, трубок и распылителей, оросителей (спринклерных);
- клапаны, фланцы, переходники, штуцеры.
Самая простая конструкция (подвесной МГП): емкость с ГОТВ, на верхней части – крепление, в горловине – ЗПУ с распылителем, побудителем, датчиками, реле давления, мембраной и термочувствительной трубкой из стекла, трескающейся при определенной температуре.
Виды ГОТВ (газовые огнетушащие вещества):
- СО₂;
- трифтор метан;
- пентафторэтан R-125x;
- инерген;
- хладоны;
- фторкетоны;
- шестифтористая сера;
- азот с аргоном, гелием.
Пример состава INERGEN: азот, аргон, диоксид углерода.
Дышать ГОТВ нельзя – возможно отравление, угнетение функции дыхания. Струя с температурой от -70 до -90 °C, есть риск холодного ожога. В остальном смесь безвредная или малотоксичная. Запас безопасности установки – 3.
Принцип работы: как происходит запуск и тушение
Способ тушения:
- объемный – наполнение газом помещения;
- локальный – на очаг.
Достаточно заполнения на 12 – 30% для полного затухания огня.
Этап |
Что происходит |
Запуск:
|
Срабатывает реле. Активируется ЗПУ. Варианты пускового элемента:
|
Открывается горловина сосуда |
Есть два варианта:
Перегородка герметичнее клапана, но ее надо менять. |
Выпуск через распылитель |
Внутри – сжиженная смесь. Выталкивается давлением через раструб, превращаясь в газ. |
Принцип действия огнетушащего вещества: вытесняет кислород из области горения, инертный газ сбивает пламя. Одновременно очаг охлаждается, смесь образует пленку, создавая огнепреграждение. Пространство заполняется элементами, способствующими самозатуханию.
Область применения
Модули газового пожаротушения подбирают под классы возгорания:
- А – твердые материалы (бумага, дерево), только при наличии спецсостава;
- B:
- топливо, ГСМ, горящие жидкости;
- сжиженные твердые вещества типу парафина;
- полярные растворимые водой: спирты, ацетоны, глицерин (тушат хладонами);
- С – газы (пропан, бутан, бытовые);
- Е – электроустановки до 10 000 В.
Области применения МГП:
- труднодоступные локации;
- классы опасности A и B;
- взрывозащищенные изделия – в опасных зонах;
- где эвакуация не препятствует тушению;
- редко обслуживаемые объекты или с малым количеством персонала;
- контролируемые на расстоянии объекты;
- там, где невозможно применение воды, порошка;
- мертвые зоны, под кожухами.
Места применения:
- электрощитовые, трансформаторные подстанции;
- склады, кладовые;
- библиотеки, музеи;
- АЭС;
- центры связи, телевидения;
- АЗС;
- лифтовые шахты, трубопроводы;
- серверные комнаты;
- транспорт.
Не тушат МГП материалы:
- волокнистые, сыпучие, пористые, склонные к самовоспламенению и тлению (опилки, хлопок, травяная мука);
- тлеющие и горящие без воздуха;
- щелочные, щелечноземельные: Na, Mg, Ka, Ti;
- гидриды металлов, пирофорных составов.
Нельзя использовать самосрабатывающие газовые средства модульного пожаротушения:
- на объектах с большим скоплением людей (свыше 50). МГП должен активироваться, когда нет персонала. Исключение: специально спроектированные установки;
- на открытых местностях;
- на складах где:
- высота складированного от 5,5 м;
- продукция в аэрозольных упаковках;
- передвижные стеллажи;
- продукты питания, зерно, пища.

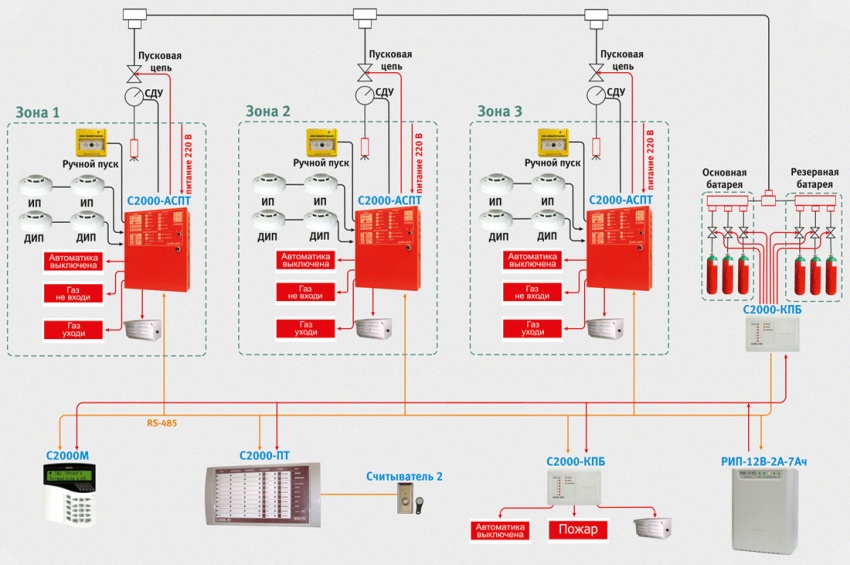

Отличие стационарных установок газового пожаротушения от модулей
Стационарное оборудование закреплено стационарно, и находится в отдельной станции пожаротушения вне объекта. Принцип работы аналогичный.
Газовый модуль пожаротушения – это единичный (группа ёмкостей) автономный элемент, мобильный, легко монтируемый/демонтируемый. Модуль ставят в том же помещении, где возможно возгорание, или в непосредственной близости. Оборудование более компактное, все элементы управления находятся на/в корпусе или на раме.
Плюсы и минусы МГП
Достоинства модульных установок газового пожаротушения:
- подключаются к сигнализации;
- работоспособные при температуре от -50 до +60 °C;
- компактность;
- газ не оставляет следов, отсутствует коррозия;
- независимость от источника питания;
- простая установка;
- быстро заменяемые;
- длительная эксплуатации;
- большой объем ОТВ, выпуск струи от 10 до 60 сек. и больше;
- автоматичное мгновенное срабатывание в центре пожара, быстрое охватывание очага возгорания.
Недостатки МГП:
- сложность обслуживания;
- потребность герметизации помещения;
- низкая эффективность на объектах с большими объемами м³;
- высокое давление (15 Мпа), что опасно;
- дорогие;
- возможны утечки газа больше нормы (НПБ-54-2001).
Виды модулей пожаротушения МГП
Деление на виды:
- пуск:
- электро и пневматические (распространенные);
- механика, тросовые;
- комбинированные;
- разводка: без или с трубопроводом;
- компоновка:
- единичные;
- сеть из ёмкостей.

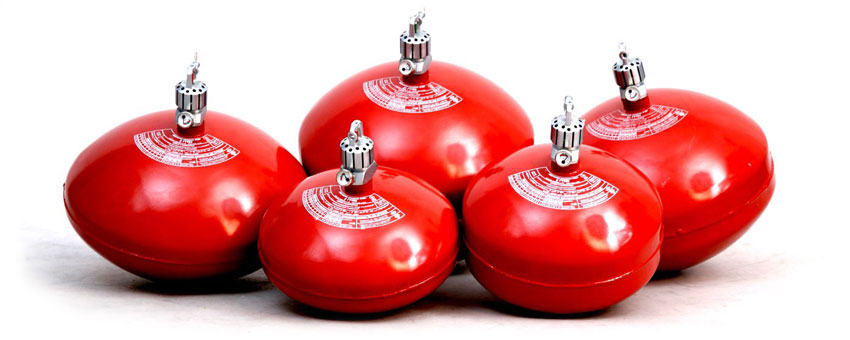

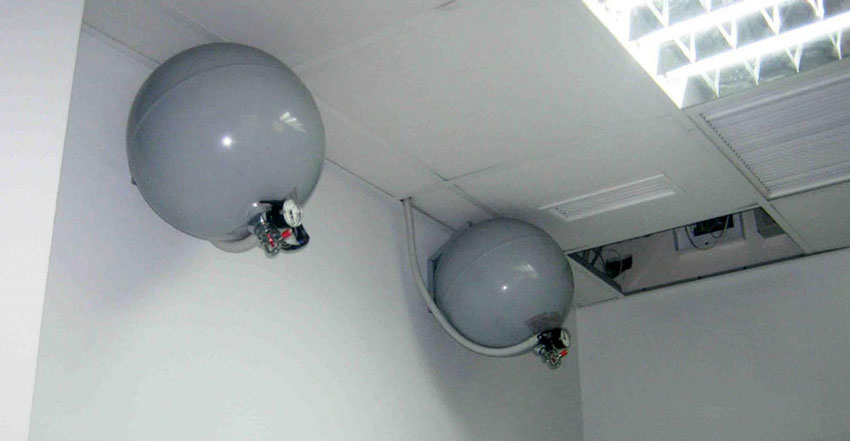

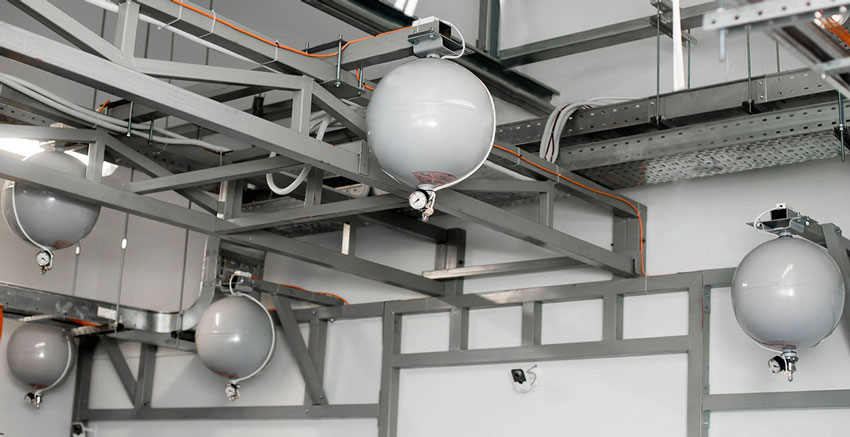

Подвесные
Подвесные модули – отдельные устройства с комплектом механизмов срабатывания. В маркировке присутствует буква «п»: МГП (п), МПТГ.
Все элементы объединены цельным, компактным корпусом. Части конструкции:
- небольшие, сферической формы сосуды с насадкой (распылителем), манометром, датчиками;
- кронштейн на корпусе;
- все узлы компактно на корпусе.
Минус:
- небольшой объем.
Преимущества:
- малое время доставки ГОТВ в очаг;
- простота монтажа, можно объединить в сеть.
Настенные
Модули пожаротушения с ГОТВ, крепящиеся на стены и пол:
- объем больше, чем у подвесных;
- есть трубопровод, разводка;
- объединяют в сеть. Возможен единый пусковой узел.
Характерная схема: сосуды крепятся к стене, от них отходит разветвленная разводка (шланг) на потолок с распылителями. Настенные МГП эффективнее подвесных из-за большего объема. Емкости на отдалении от очага, меньше повреждаются.
Размещение модулей МГП
Только специалист по НПБ сможет правильно определить необходимый МГП, руководствуясь нормами ГОСТ, правилами зонирования.
Расчет количества модулей
Количество модульных емкостей газового пожаротушения определяется по методике в: Прилож. Д и Е из СП 12.13130.2009. Существуют специальные таблицы расчета. Учитывают:
- размеры помещения;
- класс и мощность предполагаемого пожара;
- высоту раскрытия струи;
- диаметр зоны;
- угол распыления;
- способы эвакуации;
- влажность;
- нормы концентрации газа.
Для некоторых подвесных МГП производителем указана площадь. В среднем сосуд с ГОТВ на 8 л охватывает 24 м. кв. или 64 м. куб., а максимум по площади для одного баллона – 100 куб. м.
Требования к монтажу МГП
Основные правила установки модулей газового пожаротушения:
- помещение:
- до +60 °C или по инструкции;
- влажность до 80%;
- не менее 1 м от нагревающихся приборов;
- защита от влияния климата, механических повреждений;
- не монтируют баллоны около щелочных веществ, кислот;
- фиксируют и вертикально, и горизонтально по рекомендации изготовителя;
- для реле срабатывания сверяют давление помещения с техдокументацией.
Модули устанавливают в составе автономных схем пожаротушения и как самостоятельные средства борьбы с пожаром. Монтажом сложных систем занимаются лицензированные специалисты или монтажные бригады с первоначальной разработкой проекта.
Проверка и техническое обслуживание модуля
Комплекс мероприятий ТО (РД 009-01-96) для модульных систем газового пожаротушения:
- проверка;
- заправка;
- замена корпусов.
Проверка:
- ежемесячно: осмотр, размещение, чистка, смазывание, контроль манометром;
- ежеквартально: автоматики, контактов, чистка, смазка, профилактика, тренировка соленоида;
- ежегодно: метрологический контроль, замена манометра, заземление, анализ дат осмотров, дополнительное освидетельствование с перезарядкой;
- раз в 3 года: переосвидетельствование баллонов;
- раз в 5 лет: масса заряда, подзарядка, срабатывание;
- раз в 3,5 лет: трубные системы.
Текущий ремонт включает восстановление работоспособности МГП после срабатывания и выхода ГОТВ. Разборку и сборку делают при отсутствии давления и электропитания. Сработавшее оборудование отправляют на спецстанции или производителю.
{banner_downtext}
Ремонт потребуется (п.п. 3.4.3., 3.4.1 НПБ 54-2001) если:
- время инерционности модуля меньше 2 сек.;
- утечка больше 1% (масса), 2% (Мпа) в год.
В каких случаях проводится дозарядка и перезарядка
Сроки зарядки:
- перезаправка:
- по окончании срока годности и после каждого применения;
- согласно результатов проверки;
- при устранении поломки;
- дозаправка:
- при утечке в пределах нормы;
- давление меньше 60 Бар;
- если расходовано небольшое количество ОТВ.
При перезарядке каждый раз проводится перенастройка системы и техническое освидетельствование баллонов. Есть МГП с дополнительными емкостями, производящими автоматическую дозарядку, если падает напор.
Срок службы модулей
Срок годности модулей газового пожаротушения по НПБ — не меньше 10 лет (НПБ 54-2001, ГОСТ Р 53281-2009, Р 53280.3-2009, 15899-93). В реальности период достигает 30 лет, если корпус с фосфатирующей грунтовкой.
По ГОТВ нет конкретных цифр (зависит от заправленного состава). Например, период годности хладона — 125 лет, но проверять заряд требуется раз в год.
Пиропатрон в ЗПУ годен 17 лет. В дежурном режиме установка готова к работе 10 и больше лет. Гарантированная работоспособность (надежность) – 0,95 при обслуживании не меньше 1 раза в 36 мес.
Утилизация модулей МГП
После окончания срока годности утилизация и перевозка модулей производится профильными организациями, станциями ТО и заправки МГП. Процедура требует участия специалистов, поскольку связанная с опасностью изделий.
