Установки порошкового пожаротушения модульного типа: принцип работы, типы, правила установки

Автономные модули порошкового пожаротушения позволяют гасить пожар без подготовки и непосредственного участия человека. МПП наиболее экономически выгодные как самосрабатывающие установки тушения возгораний.

Нормативные акты:

  1. СП 5.13130.2009;
  2. ГОСТы: Р 53286-2009, Р 51091-97, Р 53280.4;
  3. НПБ: 67-98, 170-98, 88-2001, 110-03;
  4. РД 25.952-90.

Порошковые автоматические установки модульного типа имеют более медленно срабатывание чем углекислотные, загрязняют и повреждают поверхность, и не заполняют пространство так эффективно как газ, но дешевле, безопаснее, более универсальные, с меньшей потребностью в герметизации помещения.

Для порошкового тушащего состава (ОП) форма огнетушителя в виде модуля – оптимальный вариант, поскольку смесь сложно перемещать по трубам как в централизованных системах пожаротушения (газовых, водных, воздушно-пенных). Но это не исключает применения МПП с небольшой разводкой с подводящими патрубками и распылителями.

Устройство и принцип работы порошкового модуля

МПП – самостоятельный элемент автоматических установок пожаротушения (АУП или АУПП). Модуль срабатывает и выпускает ОТВ на месте пожара после получения исполнительного импульса.

Разница между вариантами исполнения АУП и подачи тушащего вещества:

Модульный тип

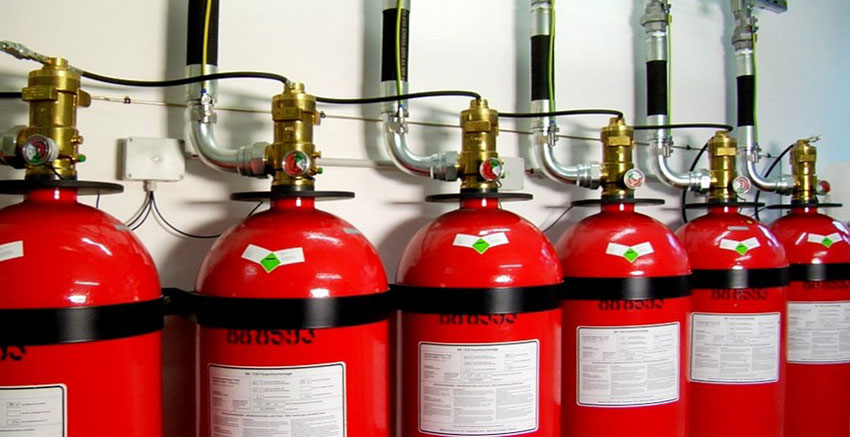

Централизованный (стационарный) тип

Моноблок – полностью укомплектованное самостоятельное устройство.

ОТВ подается в трубопровод, ведущий к распылителям в охраняемой зоне.

Все элементы, необходимые для работы, – в одном корпусе.

Емкости располагаются в отдельном помещении.

Небольшой объем (5 – 20 л).

Один большой баллон или сеть из нескольких.

Состав огнетушащего порошка (ГОСТ Р 53280.4, НПБ 170-98):

  1. фосфорно-амонийные и другие минеральные соли;
  2. вытесняющий газ: сжатый воздух, азот, гелий, аргон;
  3. против комкования: белая сажа, графит.

МПП обладает двойным эффектом: тушит порошком и газом. Действие ОТВ:

  1. холодная смесь изымает (ингибирует) излишек тепла у очага;
  2. горящая поверхность адсорбируется, становится негорючей;
  3. порошок создает покрытие, препятствующее горению;
  4. вытесняется кислород из очага пожара;
  5. облако взвеси выполняет роль огнепреграждения;
  6. порошок разлагается, выделяются вещества для самозатухания;
  7. напор сбивает пламя.

Модули порошкового пожаротушения по типу срабатывания:

  • автономные – вся система: датчики, сигнализации, побудитель – на баллоне. МПП – самодостаточное устройство;

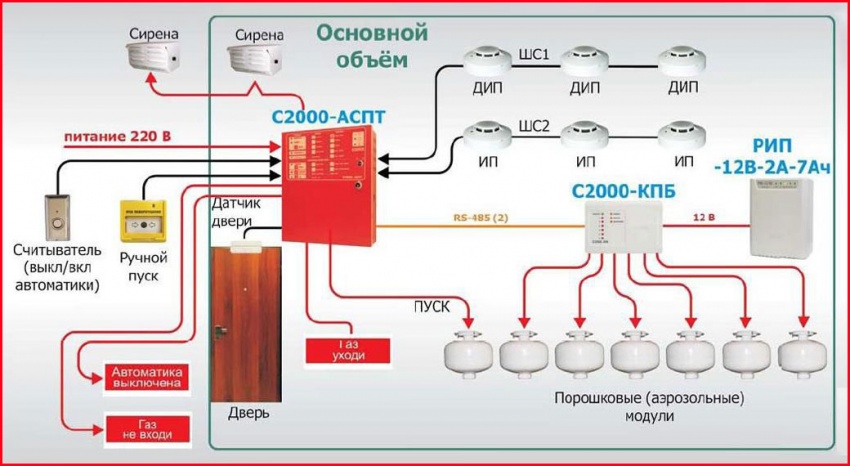

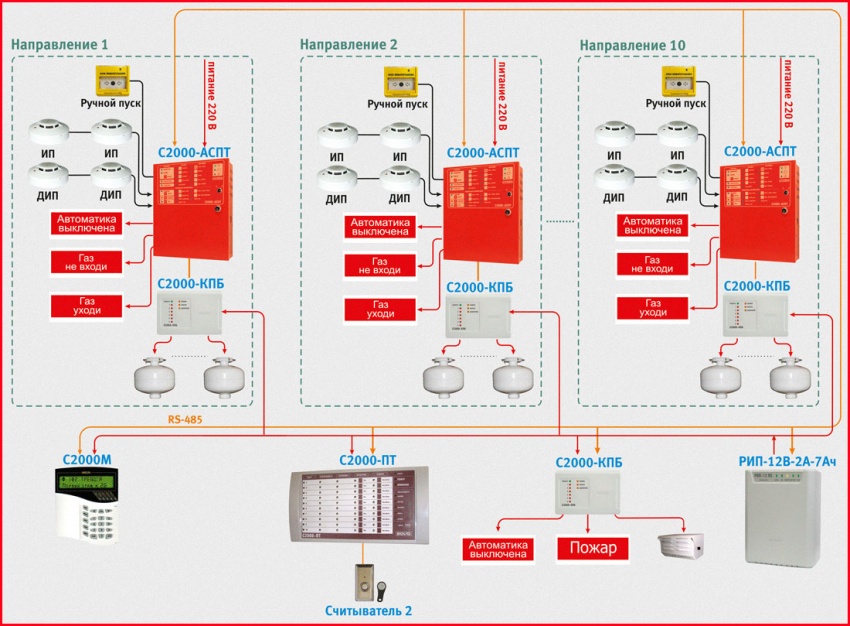

  • автоматические с централизованной активацией – датчики отправляют данные на единый пульт (блок управления), откуда приходит импульс на ЗПУ;
  • ручные (дистанционный или локальный) запуск – активируются оператором вручную с отдаленного помещения посредством дублированного пуска.

Способы ликвидации пожара:

  1. поверхностное тушение – распространение ОП на поверхность для перекрытия пламени;
  2. объемное – смесью заполняется все пространство объекта;
  3. локальное – распыление в определенную точку, область (на электрощит, мотор).

Конструкция МПП

Автоматический порошковый огнетушитель размещается в эпицентре или в непосредственной близости к возможному очагу пожара.

Предназначение МПП – ликвидировать огонь без участия человека. Изделия для опасных зон оснащаются защищенным корпусом. Модульная порошковая система пожаротушения может включать несколько ёмкостей.

Варианты исполнения МПП:

  1. по защищенности:
    • общее (от -50 до + 50°C);
    • термостойкие (от -60 до +125°C) плюс устойчивые к вибрации;
    • взрывозащищенные;
  2. по размещению: напольное, потолочное, настенное исполнение.

Общее исполнение

Элементы МПП:

  1. ёмкость: баллон (Буран-2,0), сфера, овал, плафон (Буран-2,5). Варианты:
    • внутри: ОП, инициирующий узел с фитилем и взрывным зарядом, подключенным к датчикам;
    • баллон с побудителем из 2 сегментов (камер, контейнеров). В одной – тушащий состав, в другой (снизу) – газогенерирующее вещество;
  2. внутри сифонная трубка с отверстиями для взрыхления ОП;
  3. запорно-пусковое устройство с узлом самостоятельного запуска (побудительная часть) с ниппелем, мембраной, пломбой;
  4. предохранительный клапан;
  5. датчики, термочувствительный элемент;
  6. обнаружители, оповещатели;
  7. небольшая разводка с подающими рукавами (реже);
  8. распылители;
  9. термонагревательный элемент, пирозаряд;
  10. электроконтактная группа;
  11. терморубашка.

Взрывозащищенное исполнение

Порошковые модули во взрывозащищенном исполнении применяют для тушения пожаров в помещениях с классом взрывоопасности А и Б, рудники, шахты (НПБ 105-03 и зоны по ПУЭ).

Корпус МПП (Буран-8взр) толще, с защитными кожухами, термостойкими элементами.

Время (продолжительность) действия модуля

МПП по продолжительности выпуска струи, действия:

  1. быстрого (импульсное действие) – до 1 сек. (И);
  2. кратковременного 1 – 15 и более 15 сек. (КД-1 и 2).

Время срабатывания (инерционности) – от 1 до 30 сек. (Б1 – Б4).

Срок службы МПП

По нормативам (ГОСТ 53286-2009) срок эксплуатации:

  1. перезаряжаемые – от 10 лет. На практике в дежурном режиме ожидания при условии регулярного ТО модуль служит 15 и больше лет;
  2. неперезаряжаемые – период в ТД.

Установленный показатель вероятности функционирования без отказов – от 0,95.

Виды порошковых модулей МПП

Разновидности по конструкции и срабатыванию:

  1. способ выпуска ОТВ и тушения:
    • закачные (З);
    • с пирозарядом и газогенерирующей частью в отдельной камере (ГЭ, ПЭ) или в баллоне снаружи (МПП-100-07);
    • с отдельной капсулой источника давления (БСГ);
  2. корпус:
    • саморазрушающийся;
    • неразрушающийся;
  3. по способу размещения:
    • потолочные, настенные (высотные средневысотные);
    • напольные.

Модули пожаротушения с порошкообразным огнетушащим веществом срабатывают от температуры или изменения давления в помещении. Импульс исходит от блока управления или от сигнализации.

Электрические

Электропуск с саморазрушающимся корпусом:

  1. Импульс датчика или сигнализации поступает на побудитель (электроактиватор).
  2. Запускается газогенерирующий заряд.
  3. В камере возрастает давление.
  4. Мембрана разрушается, газы через перфорацию наполняют сегмент с ОП.
  5. Тушащее вещество взрыхляется, насыщаясь газами, приводится в псевдосжиженное состояние.
  6. Давление внутри корпуса растет.
  7. Баллон раскрывается по насечкам.
  8. Порошок выбрасывается с высокой скоростью на очаг полусферическим факелом. Струи вырываясь, опорожняют емкость при разных положениях.
  9. После выброса смеси на 95 – 97% за ней вырывается инертный газ, улучшая тушение.

Самосрабатывающие

МПП, активирующиеся самостоятельно (Буран-2,5), с термохимическим пуском:

  1. При возникновении возгорания повышается температура.
  2. Корпус нагревается.
  3. Температура передается внутрь порошкам: тушащему и инициирующему (в нижней части модуля).
  4. При достижении критического уровня (+85°C – +90°C) инициирующий состав запускает химическую реакцию.
  5. Температура внутри баллона возрастает до +300, +400°C.
  6. Огнепроводной шнур воспламеняется.
  7. Тепловой импульс для запуска поступает газогенерирующему заряду. Дальнейшие этапы аналогичные электропуску.

У самосрабатывающих МПП все завязано на естественных процессах химических веществ и давлении. Если корпус цельный, то тушащий состав выбрасывается, проходя по сифонной трубке к распылителю.

Другой вариант – тросовый. Принцип работы:

  1. Температура достигает заданного уровня.
  2. Колба разрушается.
  3. Замок распадается на две части.
  4. Высвобождается груз.
  5. Балласт на стальном тросе перемещается, установка стартует.

Механические

Порошковые модули с механической (принудительной) активацией применяются там, где неуместно использовать электрическую систему. Примеры:

  1. сушильные и красильные камеры;
  2. объекты с высокой запыленностью.

Механический запуск: оператор приводит в действие цепь из рычагов или поворачивает хомут (кран). Шток ЗПУ пробивает мембрану или активирует газогенератор, выпуская ОП на очаг пожара (МПП-100-07).

Комбинированные

Пример комбинированного пускового узла: МПП БУРАН-2,5-2С с узлом теплового самозапуска и электрической цепью. Активируется и от импульса сигнализации, и от температуры, что позволяет использовать модуль как автономный и в системе централизованного пожаротушения.

Большинство автоматических порошковых огнетушителей модульного типа оснащены дополнительным ручным пуском, приводящимся в действие пиропатроном или комбинированным ЗПУ.

Правила размещение модулей МПП

Для получения сертификата пожарной безопасности помещения установку выполняют мастера профильных лицензированных предприятий. Специалисты создают технический план, обоснование, проект установки, условное графическое обозначение схемы.

Расчет количества модулей

Расчет должен исходить из необходимости равномерной обработки защищаемой зоны. Исчисление зависит от количества ОП. Таблицы наведены в ГОСТ Р 53286-2009 (п. 5.14). Примеры:

Масса ОП (кг)

Площадь (м²), не менее

Объем (м³), не менее

Импульсные (быстрого действия)

2 – 5

2,2

13,5

5 – 20

4

31

Больше 20

10

125

Кратковременного действия

10 – 15

2,8

15

15 – 50

4,8

25

50 – 100

30

80

Изготовитель МПП в технической документации может указать огнетушащую способность изделия (кв. м/класс пожара), но для точного расчета есть методика, учитывающая специфические значения, нормы установки:

  1. тип объекта по опасности;
  2. влажность;
  3. диаграммы, равномерность распыла.

Правила определения количества МПП содержит Прилож. 1 «Общие положения по расчету установок порошкового пожаротушения модульного типа», Раздел 9 СП 5.13130.2009.

Где должны размещаться

МПП (АУПП) предназначены для мест, где:

  1. обычными средствами обнаружение и тушение пожара невозможно;
  2. пожары A – D, электроустановки до 5000 B;
  3. альтернативы огнетушащему порошку для щелочных металлов и на складах химвеществ нет.

Загрязнение МПП объекта условная – ОП удаляется щеткой, пылесосом, но частицы ОП могут сплавляться с оплеткой, металлами. Если не убрать вещество быстро, то появится коррозия на материалах, поэтому НПБ рекомендуют МПП, если нет более бережных альтернатив. Зачастую таковых нет, поскольку порошковые составы самые универсальные и дешевые.

Условия для объекта и установки:

  1. корпуса, насадки фиксируют в защищаемых зонах по ТД;
  2. учитывают температурный режим площади;
  3. емкости с трубопроводом размещаются в спецвыгородке, боксе;
  4. кронштейны должны держать нагрузку в 5 раз большую, чем вес модуля;
  5. допускается устанавливать насадки и распылители каскадом;
  6. разрешена негерметичность 1,5%, если происходит объемное тушение;
  7. помещение должно быть герметичным по ТД, без пустот и щелей, без необоснованных проемов, самооткрывания дверей. При площади отверстий от 15% применяют только поверхностное или локальное тушение;
  8. перед фиксацией МПП резко поворачивают в стороны для равномерного распределения ОП внутри;
  9. на предприятиях оборудуется табло «ВЫХОД», «ПОРОШОК! УХОДИ»;
  10. монтаж в больших пространствах делают с зонированием;
  11. персонал инструктируют. Разрабатывается план эвакуации: люди должны покинуть здание до срабатывания АУПТ.

Не тушат МПП:

  1. материалы;
    • пирофорные;
    • тлеющие и горящие без воздуха;
    • самовоспламеняющиеся и тлеющие внутри (опилки, хлопок);
  2. объекты, местности:
    • с невозможностью эвакуации до начала тушения, с персоналом больше 50 чел., кроме специально спроектированных схем пожаротушения (ГОСТ 12.3.046);
    • вне помещений, на открытых местностях;
    • на складах продукции в аэрозольных упаковках, внутри передвижных стеллажей.

Примеры объектов для размещения МПП:

  1. склады, сараи, чуланы (ГСМ, топлива);
  2. промзоны;
  3. топливные, горнорудные, лакокрасочные предприятия;
  4. АЗС;
  5. гаражи;
  6. с электрооборудованием (до 5000 В), проводкой (АТС), но учитывая возможность коррозии и вплавления порошка в металлы, пластмассы;
  7. реже применяются в библиотеках, архивах, для складов лекарств, пищи, так как загрязняют материалы.

{banner_downtext}

Техническое обслуживание порошковых модулей

ТО состоит из проверок, освидетельствования, осмотров, очистки, замены негодных частей (РД 25.964-90, Постановление N 390 «О противопожарном режиме»).

ТО:

  1. ежемесячно:
    • осмотр;
    • очистка;
    • проверка электрочастей, заземления;
    • контроль питания;
    • проверка работоспособности;
  2. ежегодно проверяется сопротивление заземления;
  3. раз в 5 лет полное освидетельствование и перезарядка.

Как проверить модуль

Модули пожаротушения с порошковым составом должны обслуживать станции заправки и профильные лицензированные организации. Если МПП активировать в процессе ТО, то потребуется замена, дозаправка, поэтому работоспособность проверяют только специалисты.

Перезарядка модулей

Заправка производится:

  1. после каждого срабатывания;
  2. дозаправка – если это предусмотрено ТД;
  3. обязательный срок перезарядки – раз в 5 лет.

Нормы хранения и утилизации МПП

МПП хранят в условиях, предохраняющих устройство от механических воздействий, нагрева, влияния климата и агрессивных сред (ГОСТ 15150). Утилизация модулей проводится обслуживающими профильными организациями по пожарной безопасности.
