Выбор типа и расчет, сколько огнетушителей должно быть в помещении осуществляется по нормам для объектов:
- категорируемые (кат. А, Б, В, Г, Д), ст. 27 ФЗ 123: производственные, склады;
- общественные здания и сооружения;
- транспорт.
Нормы оснащенности помещений огнетушителями определяют документы: Постановление N 390 Правила противопожарного режима, НПБ 166, СП 9.13130. Дополнительно рекомендовано ознакомиться с ГОСТ 27331 (классы пожаров), Р 51017 и Р 51057 (ранги, огнетушащая способность).
Не нормируемые постройки – частные дома, офисы (если там нет общественных, производственных функций), гаражи – оснащаются добровольно. Если в сегменте некатегорируемого сооружения есть склад/производство, общественная площадь, то огнетушители нужно ставить (как для отдельных зданий).
Какой огнетушитель должен быть: выбор типа
Главный фактор выбора, расчета – возможности ОТВ и конкретного типоразмера огнетушителя. Таблицы по оснащению помещений, пункты, выбор объем, параметры заряда есть в Правилах противопожарного режима, НПБ 166, СП 9.13130. Анализируют следующее:
Критерии |
Описание |
Ранг (какую площадь, объем охватывает), огнетушащая способность (класс пожара, какие материалы тушит) |
Буквенно-цифровое обозначение в маркировке, пример расшифровки для ОП-4 2А 55В:
Сопоставляют материалы, размер очага, площадь объекта с возможностями заряда. |
Качества огнетушащего вещества (ОТВ) |
Водные и воздушно-пенные огнетушители не для t° ниже +5 °C и электроустановок. Запрещено ОТВ с агрессивной реакцией. |
Конструктивное исполнение |
Вместо двух переносных баллонов по 10 кг можно ставить один на 20 кг, но для возгораний большой площади и по п. 4.1.20 СП 9 для горящей жидкости от 1 м² рекомендованы передвижные. |
Ранг огнетушителя – цифра около класса (Е, С его не имеют) возгораний в маркировке, это сложность (ее уровень) смоделированного в ходе испытаний очага. При подборе изделий анализируют данное значение по таблицам ГОСТов Р 51017, Р 51057.
Пример, какой размер очага кл. А охватывают огнетушители согласно рангам: таблица Б.1 ГОСТ Р 51017 |
|||||
Обозначение модельного очага пожара |
Количество деревянных брусков в штабеле, шт. |
Длина бруска, ±10 мм |
Число брусков в слое, шт. |
Число слоев |
Площадь свободной поверхности модельного очага, м |
1А |
72 |
500 |
6 |
12 |
4,70 |
2А |
112 |
635 |
7 |
16 |
9,36 |
3А |
144 |
735 |
8 |
18 |
13,89 |
4А |
180 |
800 |
9 |
20 |
18,66 |
6А |
230 |
925 |
10 |
23 |
27,70 |
10А |
324 |
1100 |
12 |
27 |
46,04 |
15А |
450 |
1190 |
15 |
30 |
66,19 |
20А |
561 |
1270 |
17 |
33 |
86,14 |
Нормы оснащения помещений огнетушителями
При наличии АУПТ допускается 50 % от количества баллонов (п. 4.1.20 СП 9). Два и больше устройств с низкими возможностями не заменяют огнетушитель с высшей результативностью (п. 4.1.24), исключение – ОВП, ОВЭ.
Зависимость от возможного класса пожара
Под какие классы пожаров подходят, нюансы (ссылки на СП 9):
- ОП – порошковые:
- самые универсальные: кл. АВСЕ, ВСЕ, D (п. 4.1.2);
- кл. E от 1 кВ только при сертификации (п. 4.1.3);
- для D – специальный порошок, успокоитель струи (4.1.4);
- рекомендованы меры по охлаждению материалов (п. 4.1.5);
- не для оснащения, повреждаемого ОП (чувствительное электрооборудование), п. 4.1.6;
- ОУ – углекислотные:
- не для кл. Е выше:
- 10 кВ (п. 4.1.9);
- 1 кВ при парах воды от 0,006% и со струей до 3 м (п.4.1.10);
- с диффузором для хлопьев – кл. А, газа – кл. Е;
- с раструбом из металла не для электроустановок (п. 4.1.11);
- не для кл. Е выше:
- ОП и ОУ с нетокопроводящим соплом не для сооружений:
- безыскровой, слабой электризации (п. 4.1.12);
- с повышенной взрывоопасностью, электростатической искроопасностью кл. Э1, Э2 (п. 4.1.13);
- ОХ (хладоновые) и ОУ для особой бережности (п. 472 пост. N 390, п. 511 НПБ 166). Первые предпочтительнее (п. 4.1.14);
- на водной основе (п. 4.1.15 – 4.1.19):
- ОВП – воздушно-пенные: кл. А (низкая кратность пены), и B;
- ОВ – водные: кл. А и В, если ОТВ с фторными ПАВ;
- не для электроустановок, раскаленных, расплавленных, агрессивно реагирующих веществ. Исключение: специальная сертификация (включая ОВЭ), тонкораспыленный выпуск (ТРВ);
- ОВЭ – воздушно-эмульсионные: для кл. А, В, иногда сертифицируются для E (до 1 кВ), C;
- для комбинированных пожаров: универсальные модели, с более высоким рангом.
Табл. А.1 СП 9.13130 – эффективность применения по классам пожара и заряженного ОТВ |
||||
Класс пожара |
Вещества |
Подкласс |
Характеристика |
Рекомендуемые средства |
A |
Твердые |
A1 |
Твердые с тлением (древесина, бумага, уголь, текстиль) |
Вода со смачивателями, пена, хладоны, порошки типа АВСЕ |
A2 |
Твердые, без тления (каучук, пластмассы) |
Все виды огнетушащих средств |
||
B |
Жидкие |
B1 |
Жидкие, нерастворимые (бензин, нефтепродукты), сжижаемые твердые (парафин) |
|
B2 |
Полярные жидкие, растворимые (спирты, ацетон, глицерин и др.) |
|
||
C |
Газообразные |
– |
Бытовой газ, пропан, водород, аммиак и др. |
|
D |
Металлы, металлосодержащие |
D1 |
Легкие металлы и их сплавов (алюминий, магний и др.), кроме щелочных |
Специальные порошки |
D2 |
Щелочные металлы (натрий, калий и др.) |
|||
D3 |
Металлосодержащие (металлоорганические, гидриды) |
Табл. А.1 СП 9.13130 – эффективность по классам пожара и ОТВ |
||||||||||
Класс пожара |
ОВ |
ОВЗ |
ОВП |
ОВП с фторным зарядом |
ОП |
ОУ |
ОХ |
|||
с распыленной струей |
ТРВ |
с распыленной струей |
ТРВ |
пена низкой кратности |
пена средней кратности |
|||||
А |
++ |
++ |
+++ |
+++ |
++ |
+ |
++ |
++ |
+ |
+ |
В |
— |
+ |
+++ |
+++ |
++ |
++ |
+++ |
+++ |
+ |
++ |
С |
— |
— |
— |
— |
— |
— |
+++ |
+ |
+ |
|
D |
— |
— |
— |
— |
— |
— |
+++ |
— |
— |
|
Е |
— |
+ |
— |
++ |
— |
— |
++ |
+++ |
++ |
|
Примечания:
+++ наиболее эффективные; ++ пригодные; + недостаточно эффективные; — непригодные. |
Зависимость от типа помещения / здания
Особенности расчета огнетушителей для зданий:
- рассчитывают по каждому индивидуально;
- для близко расположенных одной категории берут во внимание суммарную площадь;
- ОП не желательные в замкнутых объектах до 40 м³. Но если такая постройка до 50 м², то допускается установка самосрабатывающих ОП вместо переносных;
- постройки кат. Д до 100 м² разрешено не оснащать;
- по п. 474 Противопожарного режима (далее по тексту ППР) склады и производственные здания дополнительно (кроме норм для переносных) снабжаются передвижными моделями.
Граничный минимум есть в п. 4.1.23 СП 9, п. 468 ППР: на каждом этаже общественного здания должно быть не менее 2 шт. переносных огнетушителей. Это же касается промышленных зданий.
Как рассчитать количество огнетушителей
Исчисления основываются на приложениях ППР, НПБ 166, СП 9. По таблицам можно сразу определить результат расчета огнетушителей по площади помещения.
Нормы оснащения зданий огнетушителями по Прил. 1, 2 ППР |
||
Категория помещения |
Класс пожара |
Огнетушители с рангом тушения модельного очага |
А, Б, В1-В4 |
А |
4А |
В |
144В |
|
С |
4А, 144В, С или 144В, С |
|
D |
D |
|
Е |
4А, 144В, С, Е или 144В, С, Е |
|
Г, Д |
А |
2А |
B |
55В |
|
C |
2А, 55В, С или 55В, С |
|
D |
D |
|
E |
2А, 55В, С, Е или 55В, С, Е |
|
Общественные здания |
А |
2А |
B |
55В |
|
C |
2А, 55В, С или 55В, С |
|
E |
2А, 55В, С, Е или 55В, С, Е |
|
Для передвижных огнетушителей |
||
А, Б, В1-В4 Предельная площадь 500 м² |
А |
2-6А или 1-10А |
B |
2-144В или 1-233В |
|
C |
2-6А, 144В, С или 1-10А, 233В, С |
|
D |
D |
|
E |
2-6А, 144В, С, Е или 1-10А, 233В, С, Е |
|
Г, Д Предельная площадь 800 м² |
А |
2-6А или 1-10А |
B |
2-144В или 1-233В |
|
C |
2-6А, 144В, С или 1-10А, 233В, С или 2-144В, С или 1-233В, С |
|
D |
D |
|
E |
2-6А, 144В, С, Е или 1-10А, 233В, С, Е или 2-144В, С, Е или 1-233В, С, Е |
|
Примечания:
|
Табл. 1 Прил. 1 НПБ 166 для переносных огнетушителей |
|||||||||
Категория помещений |
Предель- ная площадь, м² |
Класс пожара |
ОВП, ОВ, 10 л |
ОП, л |
ОХ, 2(3) л |
ОУ, л |
|||
2 |
5 |
10 |
2 |
5 (8) |
|||||
А, Б, В (горючие газы и жидкости) |
200 |
А В С Д Е |
2++ 4+ — — — |
— — — — — |
2+ 2+ 2+ 2+ 2+ |
1++ 1++ 1++ 1++ 1++ |
|||
В |
400 |
А Д Е |
2++ — — |
4+ — — |
2++ 2+ 2++ |
1+ 1++ 1+ |
|||
Г |
800 |
В С |
2+ — |
— 4+ |
2++ 2++ |
1+ 1+ |
|||
Г, Д |
1800 |
А Д Е |
2++ — — |
4+ — 2+ |
2++ 2+ 2++ |
1+ 1++ 1+ |
|||
Общественные |
800 |
А Е |
4++ — |
8+ — |
4++ 4++ |
2+ 2+ |
|||
Примечания:
|
Табл. 2 Прил. 1 НПБ 166 для передвижных огнетушителей |
|||||||
Категория помещения |
Предель- ная площадь, м² |
Класс пожара |
ОВП вместимостью 100 л |
Комбини- рованные (пена-порошок), 100 л |
ОП, 100 л |
ОУ, л |
|
25 |
80 |
||||||
А, Б, В (горючие газы и жидкости) |
500 |
А В С Д Е |
1++ 2+ — — — |
1++ 1++ 1+ — — |
1++ 1++ 1++ 1++ 1+ |
— — — — 2+ |
3+ 3+ 3+ — 1++ |
В (кроме газов и жидкостей), Г |
800 |
А В С Д Е |
1++ 2+ — — — |
1++ 1++ 1+ — — |
1++ 1++ 1++ 1++ 1+ |
4+ — — — 1++ |
2+ 3+ 3+ — 1+ |
Расчет для зданий
Расчет необходимого количества следует вести, соблюдая нормы расположения относительно вероятных очагов возгорания по п. 4.2.4 СП 9, п. 474 ППР (не больше м для кат.):
- 20 – общественные;
- 30 – А, Б, В;
- 40 – В, Г;
- 70 – Д.
Для расчетов создают подробный проект со схемой расположения огнетушителей, в заключении которого помещают таблицу с исходными данными и результатами. Количество в общественных зданиях и сооружениях не может быть меньше 2 шт.
Пункт |
Содержание |
1. Помещение |
наименования помещений или их цифровое обозначение. |
2. Площадь, м² |
площадь помещений, выгороженных противопожарными преградами REI45. |
3. Функц. пож. опасн., Ф |
функциональная пожарная опасность помещений по ст. 32 ФЗ N 123. |
4. Категория пожарной опасности |
категория пожарной опасности помещений по СП 12.13130. |
5. Класс пожара |
класс пожара по ГОСТ 27331-81. |
6. Тип огнетушителя |
тип огнетушителя исходя из специфики помещения и класса пожара. |
7. Масса огнетушителя, кг |
масса огнетушителя, предполагаемая к расчёту. |
8. Количество огнет. |
количество огнетушителей, определяемое исходя из площади помещения, радиуса обслуживания одним огнетушителем и массой огнетушителя. Прилагается схема. |
9. Объединение помещений в группы |
возможность объединения помещений в группы (при отсутствии противопожарных преград). Делает возможным сократить количество огнетушителей. |
10. Количество по группе помещений |
количество огнетушителей, откорректированное по группе помещений. |
Пример таблицы с итогами расчетов |
|||||||
Наименование помещения |
Площадь м² |
Функц. пожарная опасность |
Категория пожарной опасности |
Класс пожара |
Тип огнетушителя |
Масса ОТВ, кг |
Количест-во огнет. |
1. |
Склад временного хранения 2 899,13 м² |
||||||
1.1. Участок стеллажной системы |
1200 |
Ф5.2 |
В-1 |
А |
ОП пердвижн ОП ручн. |
100 8 |
2 8 |
1.2. Участок приемки грузов |
200 |
ОП ручн. |
|||||
2. Автопогрузчик |
2 |
Ф5.1 |
– |
Е, А |
ОП ручн |
2 |
2 |
3. Зона зарядки аккумуляторов |
10 |
В-1 |
А |
ОУ ручн ОП ручн. |
3 4 |
1 1 |
|
4. Офисные |
60 |
Ф4.3 |
– |
ОП |
4 |
1 |
Для автотранспорта
Для автотранспорта (АТС) размещение, а также количество первичных средств пожаротушения определяется по СП 9 с обязательными поправками по Прил. 4 НПБ 166, которое более отвечает ПДД (водные, аэрозольные огнетушители уже не применяют в автомобилях).
По Прил. В СП 9.13130 |
По Прил. 4 НПБ 166 |
Легковые/грузовые до 3,5 т:
|
То же:
|
Автобусы, грузовики для перевозки людей или от 3,5 до 7,5 т:
|
Автобусы класса:
|
АТС для опасных перевозок или до 7,5 т:
|
Автоцистерны, АТС для опасных грузов:
|
Комбайны, тракторы:
|
Большегрузные внедорожные самосвалы:
|
Особой конструкции (передвижные мастерские и подобное):
|
Место:
- автобусы, грузовики: один около водителя, второй – салон, кузов;
- в кабине или в легкодоступном месте (между сиденьями, под ними);
- не в багажнике (кроме дополнительных огнетушителей), кузове (кроме, когда допускается по правилам), труднодоступных местах.
Заряд:
- рекомендованы универсальные порошки АВСЕ;
- АТС на сжиженном газе – ОТВ для кл. C;
- ОУ должны быть с рангами равными ОП или ОХ по кл. В.
Примеры расчета

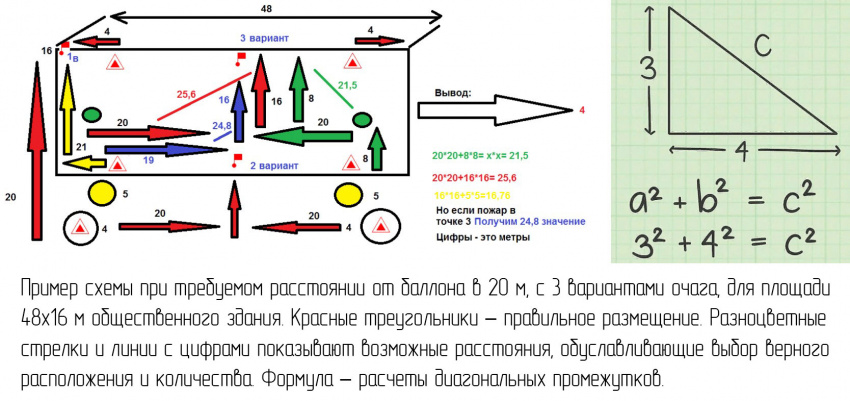

Исчисления делают поэтажно. При определении мест есть схемы, но все они, а также нормы обеспечения на объекте устанавливаются с правилом: каждая локация возможного возгорания охватывается средством соответствующего ранга согласно расстояниям по п. 4.2.4 СП 9, п. 474 ППР.

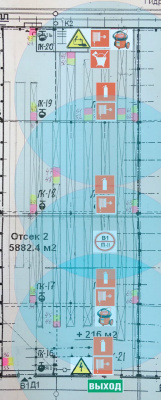

Проверка покрытия огнетушителями

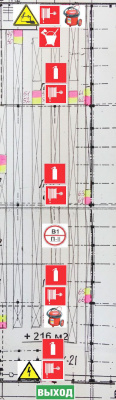

Схема закрепления огнетушителей
При подсчете минимального количества ручных огнетушителей на каждом этаже или передвижных средств берут во внимание размер, планировку сооружения:
- определяют, сколько изделий потребуется. Формула расчета: разделить м² сооружения на максимум м² с Прил. 1 НПБ 166 округлить до целого (в сторону увеличения), умножить на количество огнетушителей (указанное там же). Дополнительно (особенно при определении нужного ранга) смотрят Прил. 1, 2 ППР;
- отметить наименьшее расстояние от возможных очагов до мест установки изделий.
Приблизительный норматив на квадратный метр: 1 кг ОТВ на 25 м². Одного баллона будет достаточно для объекта в 50 м². Если объект имеет АУПТ, то хватит 0,7 кг. Для офисов рекомендуют ОУ: 3 кг/20 м².
Примеры расчета по площади и количества:
Исходные данные |
Исчисление |
Производственное помещение, кат. В, 300 м², 20 раб. мест. |
До каждого возможного очага от огнетушителя не больше 30 м. Уместно расположить средства пожаротушения по длинной стороне одной из стен. Количество – от 3 шт. с одинаковым промежутком между изделиями (если заряд от 4 кг). Это упрощенное исчисление, так как ещё учитывают площадки хранения материалов, продукции. |
Торговый объект на 3894 м², кл. возгорания А. |
По Прил. 1 НПБ 166 максимум расчетного размера – 800 м², поэтому общую площадь сооружения делят на указанную цифру, получается коэфф. 4,86, округляют до 5. Выбирают вид (приложения ППР) и число огнетушителей (НПБ 166), умножают на 5. |
Массу ОТВ подбирают по удельной пожарной нагрузке, по таблицам значений, пример для категорий В1 – В4:
Категория |
Удельная пожарн. нагрузка g на участке МДж/м² |
Масса ОТВ на 400 м² |
Количество ОП на 400 м² |
В-4 |
1 – 180 |
ОП-2 |
2 |
В-3 |
181 – 1400 |
ОП-4 (ОП-2) |
2 (4) |
В-2 |
1401 – 2200 |
ОП-6 |
2 |
В-1 |
Больше 2200 |
ОП-8 (ОП-10) |
2 (1) |
