Подставки и кронштейны под огнетушители: правила крепления, размещение и изготовление

Крепления и подставки под огнетушители применяют, когда нет особой потребности в спецшкафах, то есть, когда для надлежащего содержания устройства в имеющихся условиях их достаточно.

Пользователь вправе выбирать, использовать тумбы или держатели. Исключение: случаи прямого указания нормами применять определенный вид конструкций, например, пожарные щиты (4.2.2 СП 9.13130), но и на них устройства крепят кронштейнами.

Нормы по теме:

  • СП 9.13130 (Р. 4.2);
  • ГОСТ 12.4.009 (п. 2.3.4).

Нужны ли подставки и крепежи под огнетушители

Обязательность средств расположения истекает из требований пожарной безопасности размещать агрегат определенным образом и с нужным уровнем защищенности.

В СП 9.13130 (п. 4.2.5) прямо рекомендованы кронштейны для подвешивания. Изделия большой массы или передвижного типа могут размещаться на полу с закреплением, предохраняющим от повреждений.

Баллон обязательно должен быть расположен устойчиво с помощью вспомогательных приспособлений. Нет конкретных предписаний к параметрам крепления, форме, моделям.

Подставки под огнетушители нужны для содержания огнетушителей и должны реализовывать следующее:

  1. надежная фиксация или ограждение, исключающее падения, удары по корпусу;
  2. защита от:
    • механических повреждений;
    • вибраций;
    • агрессивной среды;
    • солнца, тепловых потоков;
    • иных неблагоприятных факторов;
  3. не препятствование проходу, эвакуации.

Способы крепления огнетушителей

Допускается использовать кустарные изделия, любые формы и способы (навес ручкой, вставление в каркас, фиксация стяжками) с необходимым уровнем устойчивости.

Чаще применяют заводские металлические подставки, созданные специалистами по конструкторской документации. Средства тушения стандартизированы, поэтому крепления выпускаются под уже известные параметры.

При выборе важно проследить, чтобы размеры подставки соответствовали нагрузке, диаметру, количеству размещаемых огнетушителей. Заводы применяют те же материалы, что для сертифицированных пожарных ящиков, шкафов, стендов, щитов.

Виды:

  1. подставки:
    1. каркасные;
    2. напольные короба (тумбы) со сплошными стенками;
  2. крепления (кронштейны):
    1. на стену (для подвешивания);
    2. транспортные (должны обеспечить дополнительную устойчивость при вибрациях, разных положениях автомобиля).

Напольные подставки

ГОСТ 12.4.009 перечисляет конструкции для размещения, среди них – тумба, под которой можно подразумевать глухие напольные подставки под огнетушители.

Допускаются любые разновидности форм, модификации – главное, чтобы они обеспечили надлежащий уровень содержания. Поэтому также есть каркасные конструкции из полос металла или из арматуры.

Характеристики стандартной напольной тумбы:

  • сборно-разборная или сварная;
  • круглая, прямоугольная;
  • без крепления к стене, устойчивость обеспечивается ножками (5 – 15 см) или дополнительно с отверстиями под навеску (универсальная разновидность);
  • открытый верх (видно около 1/3 корпуса и часть наклейки);
  • глухие стенки или с вырезами;
  • материал: металл, противопожарный пластик, реже – дерево (пропитанное антипиренами).

Есть деревянные подставки, но современная продукция заводского изготовления чаще из металла (сталь, алюминий) с покрытием специальной стойкой краской (эпоксидно-полиэфирной порошковой).

Универсальные модели устанавливаются как на полу, так и могут крепиться к стене, к вертикальным поверхностям. Это те же напольные конструкции, но с отверстиями под саморезы сзади.

Каркасные подставки (напольные, настенные, универсальные) состоят из металлических прутьев. Преимущества:

  • хорошая просматриваемость и читаемость наклейки;
  • дешевле, так как используется меньше материалов, легкий вес, компактность.

Модель

Размер, мм

Вместимость, нагрузка, диаметр, тип огнетушителя

Напольные тумбы (из тонколистовой стали)

П-10

170х380х170

  • 3 кг;
  • Ø 140;
  • ОП-2, ОП-3, ОУ-1, ОУ-2.

П-15

200х200х400

  • до 5 кг;
  • Ø 160;
  • ОП-4, -5, -6; ОУ-3, -4; -5.

П-15-2

230х230х400

На 2 шт. с общим весом до 10 кг.

Высота 400, Ø 170

Для ОУ-5 или ОП-5

П-20, сборно-разборная

230х230х400

  • Ø 180;
  • ОП-5,-6,-8,-10;
  • 12 кг.

Каркасные

150х250х150

  • Ø 110;
  • ОУ-2, -3;
  • 2 кг.

П-1

  • Ø 170;
  • ОП-5, -8, -10
  • 10 кг.

Настенные крепления

Настенные крепления для огнетушителей имеют вид небольших или увеличенных, усовершенствованных кронштейнов с планками, стяжками, крепящиеся болтами или саморезами к вертикальным плоскостям. Как правило, нет стенок (есть только каркас), так как в данном случае важен малый вес.

Можно выделить 2 вида:

  1. подставка, чаще каркасная, только настенная. Стенок нет (или одна задняя) – есть только круглые фиксаторы или небольшие ограничительные планки (например, КН-140, чтобы баллон вытаскивать, не поднимая вверх). Конструкция напоминает открытый чехол-держатель;
  2. настенные держатели под ручку огнетушителя, крючки.

Универсальные крепления могут использоваться как в роли настенных, так и как транспортные. Такая разновидность имеет ремни-фиксаторы, которые можно не затягивать или заменить.

Модель

Описание, под какие баллоны, нагрузку

Стандартные (с эластичными фиксаторами, ограничителями)

Линейка КТХ МИГ

Характерные образцы:

  • КТХ-4 МИГ:
    • транспортный;
    • амортизирующий подпятник;
    • застежки с резиновыми прокладками;
    • для ОП-4 или ОВП-4;
    • до 4 кг;
    • Ø 147;
    • высота 310 – 100;
    • габариты держателя: 180х180х285, 0,8 кг;
  • КТХ-8 – для ОП-8, -9, -10; ОВП-8, -10; ОХ-8, -10; ОВЭ-9.

ТВ2

  • универсальный;
  • ОП-2, ОУ-2;
  • Ø 110.

ОГН-КРОН05

  • Ø 160;
  • высота 280;
  • ОП-4/ОУ-3;
  • без зажима.

ТГ2 с резиновыми стяжками, транспортный

  • ОУ-2, ОП-2, -3;
  • Ø 110.

С ограничительными планками

КН-140

Настенный, для 1 баллона, напоминает подставку, размеры под ОП-8, -9, -10.

Под ручку

Н3

Другие варианты:

До 10 – 11 кг.

Иней

Крючок, для нагрузки до 10 кг.

Транспортные крепления

Автомобильные кронштейны для огнетушителя нужны для мест с тряской, вибрациями. Фиксаторы имеют стяжки с резиновыми прокладками, амортизирующие подпятники. Могут устанавливаться на транспортные средства изначально при их производстве. Места размещения: в кабине (салоне), на корпусе ТС, в багажнике, под передними сиденьями.

Высота крепления огнетушителя от пола

Крепления размещают так, чтобы обеспечить положение огнетушителя по нормам:

  1. СП 9 п. 4.2.7:
    • для баллонов до 15 кг: навершие на отметке до 1,5 м;
    • для переносных от 15 кг – верх до 1 м, а также разрешена установка на полу с обязательным креплением;
  2. ГОСТ 12.4.009:
    • навеской с размещением нижней точки корпуса на уровне до 1,5 м.

Где должны размещаться подставки и крепежи

Подставки обеспечивают размещение в местах с требованиями:

  1. рекомендуемые локации:
    1. вблизи предполагаемых очагов возгораний;
    2. около проходов, выходов;
  2. отсутствие:
    1. прямого ультрафиолетового света;
    2. потоков тепла;
    3. влияний агрессивного характера (климатических, испарений химических веществ);
  3. защищенность от механических повреждений, от вибраций, повышенной влажности;
  4. легкодоступность, хорошая видимость/заметность;
  5. конструкция не должна мешать эвакуации, загромождать пути;
  6. промежуток между огнетушителями не должен превышать:
    • 20 м для общественных объектов;
    • 30 м – для построек кат. А, Б, В;
    • 40 м – для кат. В, Г;
    • 70 м – для кат. Д;
  7. двери, окна должны свободно открываться.

Обычно заводская продукция имеет следующие параметры по устойчивости:

  • защитные ЛКМ: эпоксидно-полиэфирная порошковая;
  • рабочие: t° от +5 до +45 °C;
  • относительная влажность: до 95%;
  • толщина металлических листов: 1 – 1,2 мм.

Как повесить огнетушитель на кронштейн

Подвеска огнетушителя процедура несложная – достаточно вставить баллон в разъемы. При навеске на ручку важно следить, чтобы кромка держателя была на металлической части около шланга.

Хомуты на изделиях в транспорте затягивают так, чтобы не было люфтов, что проверяется сильным усилием от руки. Сами держатели крепятся на саморезы или дюбели из комплекта изделия.

Размещать баллон надо этикеткой с пиктограммами наружу или в сторону наиболее вероятного подхода. Требование читаемости не всегда возможно соблюсти при использовании глухих подставок, поэтому их дублируют около места установки.

Наличие знака F04, это норма рекомендательного характера, но крайне желательно применять, так как есть исключение, когда обозначение обязательное (п. 4.2.3 СП 9): при трудностях с ориентацией в помещении с оборудованием или, когда оно заслоняет огнетушитель. Пожарный инспектор может посчитать отсутствие знака огнетушителя как нарушение.

Как сделать подставку под огнетушитель

Держатель огнетушителя можно сделать своими руками (сертификации продукта и работ по установке не требуется) из подручных средств:

  1. сварочным инвертором небольшой мощность соединить прутья или полосы/листы стали;
  2. создать разборно-сборное изделие без сварки, если есть подходящие полосы металла, деревянные доски – достаточно нарезать их и скрепить саморезами;
  3. самые простые способы:
    1. приспособить старую мебельную тумбу, модифицировав корпус и окрасив стойкой краской;
    2. согнуть буквой «V» лист металла и вырезать круглое отверстие;

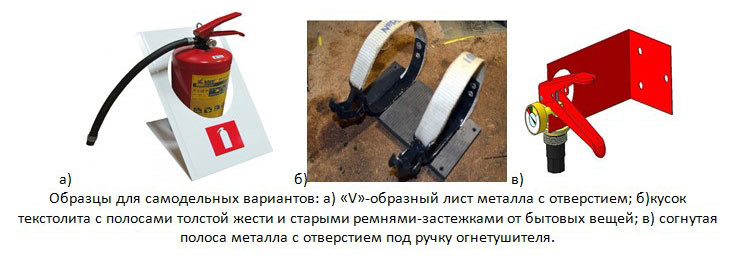

    3. согнуть полосу металла буквой «Г» и сделать круглый вырез под ручку огнетушителя, просверлить отверстия под саморезы.

Важно обработать подставку антикоррозионной краской.

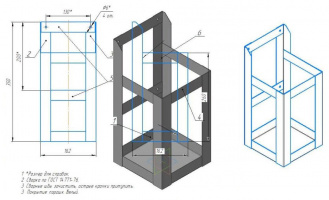

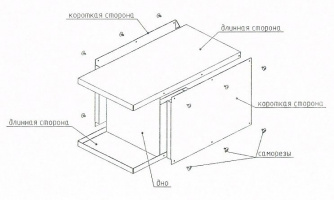

Руководствоваться можно чертежами заводских изделий:
