Виды и типы передвижных и переносных (ручных) огнетушителей

Переносные и передвижные огнетушители, критерии их разновидностей и параметры регулируются актами:

  • главные ГОСТ:
    • Р 51057 (переносные);
    • Р 51017 (передвижные);
  • общие, рекомендации по применению:
    • НПБ 166;
    • СП 9.13130;
    • Пост. N 390 Правила противопожарного режима (п. 465, 474, подп. «а» п. 449, 456, 457);
  • ГОСТ 27331 (классы пожаров).

Передвижными огнетушителями считаются огнетушители массой от 20 до 400 кг, ручные – до 20 кг. Классификация двух типов по ГОСТ Р 51057 и 51017, НПБ 166 стандартная:

Параметр

Описание

Свойства ОТВ

Водные ОВ

Струя:

  • компактная ОВ(к)
  • степень распыленности:
    • ОВ(р), распыленная, капли от 100 – 150 мкм (для кл. А);
    • ОВ(м), ОВ(т), соответственно, мелкодисперсная до 100 мкм, тонкораспыленная до 150 мкм (для кл. А и В).

ОТВ:

  • есть добавки (до 1 %);
  • без ПАВ.

Воздушно-пенные ОВП

Кратность пены (цифры – увеличение по отношению к пенообразователю):

  • низкая ОВП (н) от 20 до 200;
  • средняя ОВП (с) выше 20 (обычно 80 – 100);
  • высокая ОВП (в) от 200.

Пенообразователь: общий, специальный, со стабилизаторами и без. Добавки: синтетические (фторные, углеводородные), протеиновые.

Воздушно-эмульсионные ОВЭ

  • фторсодержащие;
  • тонкий распыл (ниже 150 мкм – для кл. А и В).

Порошковые ОП

С порошками:

  • общие: А, В, С, Е; В, С, Е;
  • специальные: D; D плюс другие классы.

Газовые

  • углекислотные (ОУ);
  • хладоновые (ОХ);
  • комбинированные (ОК).

Вытеснение ОТВ

Закачные

Выталкиватель одновременно ОТВ (характерно для газовых). ЗПУ пистолетного (рычажного) типа или вентиль.

С источником выталкивающего (холодного) газа (ИХГ), другие специальные узлы.

  • баллончик, пробиваемый штоком (часто такие ОП) внутри или снаружи, на корпусе;
  • газогенератор;
  • термический элемент;
  • эжектор.

Характерное ЗПУ – накидная гайка, кнопка, боек.

Раб. давл.

  • с низким значением – до 2, 5 МПа;
  • с высоким: от 2,5 МПа при t° +20±2 °C (по ФНП ОРПД).

Для классов возгораний

Для одного или больше

  • A – твердые, включая плавящиеся;
  • B – жидкие и такие как парафин;
  • C – газы;
  • D – металлы (огнетушители специальные);
  • E – оборудование под напряжением;
  • F – радиоактивные вещества.

Особенности эксплуатации

Восстановление ресурса

  • перезаряжаемые, ремонтопригодные (ремонтируют обычно только ЗПУ, элементы, не баллон);
  • не перезаряжаемые (одноразовые).

Классификация ручных огнетушителей

Ручные (максимальная масса переносного изделия – 20 кг) могут быть перезаряжаемыми или одноразовыми. К элементам для переноса и в зависимости от веса есть требования:

  1. ОП и газовые типы от 3 кг, на водной основе от 3 л с гибким шлангом длинной от 400 мм;
  2. ЗПУ (без шланга) моделей до 5 кг обеспечивает удерживание и одновременное управление струей одной рукой;
  3. огнетушители от 1,5 кг и Ø от 80 мм оборудуются ручкой:
    • выдерживает от 5 мин. нагрузку в 5 раз выше собственной массы;
    • безопасное, надежное удержание рукой в рукавице. Расстояние до корпуса в месте захвата – от 30 мм, длина рукоятки для моделей от 5 кг – от 9 см;
    • ручки ЗПУ рычажной конструкции – с разной шириной, исключающей заклинивание или травмирование оператора;
    • разрешено переносить рычагом запускающего сегмента при исключении случайного срабатывания.

Какой вес должны иметь переносные огнетушители

По п. 3.29 СП 9.13130 максимально допустимая полная масса переносных огнетушителей (ОТВ, баллон, все элементы) до 20 кг. Корпус имеет элементы под переноску (перемещения руками без вспомогательных средств), подходит для использования одним человеком.

Как устанавливают ручные огнетушители

Все огнетушители независимо от типоразмера устанавливают с фиксацией, обеспечивающей простое, оперативное извлечение. Для ручных применяют (п. 4.2.5 СП 9):

  1. кронштейны, держатели с хомутом под корпус или ручку: для подвески на стене, в транспортном средстве. Конструкция, снабженная хомутом не должна допускать падения баллона при ослаблении натяжения, раскрытии замка;
  2. специальные шкафы, тумбы, подставки (каркасные, со стенками);
  3. щиты, стенды, вместе с ПК в пожарных шкафах.

Цвет держателей – контрастный по отношению к огнетушителям. Наклейка с инструкцией должна свободно читаться, на глухих тумбах она дублируется на корпусе или на стене. Крепления рассчитывают на статические нагрузки, превышающие вес заправленного баллона в 5 раз. Для изделий от 3 кг (л) устойчивость на плоскостях с уклоном до 5 % обязательная.

Размещение:

  1. СП 9 (п. 4.27);
    1. верх от пола:
      • до 15 кг – до 1,5 м;
      • от 15 кг – до 1 м;
    2. на полу с фиксацией (в тумбах, подставках);
  2. ГОСТ 12.4.009 (Р. 2.3): навеской нижний торец на высоте до 1,5 м.

Нормы пожарной безопасности по размещению общие для переносных и возимых огнетушителей: защищенные легкодоступные места, вдоль проходов, около входов/выходов, вблизи возможных очагов, не создавая препятствий для эвакуации.

Общим есть также п. 4.2.4 СП 9, расстояние от очага (не больше в метрах для кат. построек):

  • 10 –общественные;
  • 30 – А, Б, В;
  • 40 – В, Г;
  • 70 – Д.

Нюансы ручных:

  1. инерционность моделей с ИХГ – до 6 сек.;
  2. подача (выпуск) – от 6 до 30 сек. (табл. 3 ГОСТ Р 51057);
  3. возможность прерывистого выпуска;
  4. длина струи не меньше 2 – 4 м (табл. 4 ГОСТ Р 51057);
  5. снижение МПа на протяжении 15 мин. после срабатывания ИХГ – до 10 %.

Табл. 2 ГОСТ Р 51057 – усилия и энергия воздействия на органы управления ручного огнетушителя

Способ приведения огнетушителя в действие

Предельное значение усилия и энергии воздействия на органы управления огнетушителя

Пальцем руки, Н

100

Кистью руки, Н

200

Ударом кисти руки, Дж

2

Классификация передвижных огнетушителей

Передвижные первичные средства пожаротушения, имеющие одну или несколько емкостей (батарею), по п. 4.4 ГОСТ Р 51017 ремонтируемые (не одноразовые, а перезаправляемые). Это возимые модели с тележками, колесиками, раструбом (соплом). Важным элементом является длинный шланг.

К передвижным относятся, или при изготовлении предпочтительные в таком исполнении, изделия при объеме/весе тушащего вещества по п. 5.9 ГОСТ Р 51017:

  • водные: 25, 35, 50, 75, 100, 125, 150 л;
  • ОП: то же, только в кг;
  • газовые: 10 – 40 кг (с шагом в 5), 55 и 75 кг.

Особенности:

  1. запускающий узел без функции управления струей, для этого есть шланг с соплом (п. 5.12 ГОСТ Р 51017);
  2. спроектированные для транспортировки к очагу на раме/тележке с колесиками и для активации одним – двумя (до 200 кг) или двумя – тремя операторами (от 200 кг);
  3. усилия при взаимодействии с узлами – по табл. 2 ГОСТ Р 51017, для моделей от 200 кг предел увеличивают в 1,5 раза. Эта же таблица отображает несколько усложненное дополнительными движениями приведение в действие.

Табл. 2 — усилия для приведения в действие

Способ воздействия на огнетушитель

Максимально допустимое усилие, Н (кгс)

Пальцем руки (снятие блокировочного устройства), Н (кгс)

100 (10)

Кистью руки, Н (кгс)

200 (20)

Ударом кисти руки (энергия удара), Дж

2

Удерживание ручки тележки на высоте (1000±300) мм, Н (кгс)

70 (7)

Перевод из транспортного положения в вертикальное, Н (кгс)

300 (30)

Перемещение по горизонтальной поверхности с бетонным или асфальтовым покрытием, Н (кгс)

250 (25)

Параметры:

  1. инерционность: модели до 150 кг с ИХГ – до 20; от 150 кг – до 30 сек.;
  2. снижение МПа через 15 мин. после выпуска выталкивателя с ИХГ или через 30 сек. по срабатыванию газогенератора – до 10%. Значение должно оставаться в рамках по ТД;
  3. непрерывный выпуск – по табл. 3 ГОСТ Р 51017 (15 – 60 сек.), но до 210 сек.;
  4. возможность прерывистого выпуска;
  5. длина струи:
    • газовые, водные – от 4 м;
    • порошковые – от 6 м для конического/цилиндрического и от 4 м для щелевого раструба;
    • для комбинированных типов ОТВ – определяют индивидуально.

Табл. 3 – продолжительность непрерывной подачи ОТВ в секундах

Тип огнетушителя

Масса ОТВ, кг

до 50 включительно

свыше 50

Углекислотный

15

20

Хладоновый

15

25

Порошковый

20

30

Водный и воздушно-пенный

40

60

Воздушно-эмульсионный

30

45

Ранги передвижных огнетушителей отличаются, так как они производительнее, мощнее. Конструкция возимых изделий обеспечивает работоспособность после перезарядок, включая с заменой ИХГ (п. 5.50 ГОСТ Р 51017).

Какой вес должны иметь передвижные огнетушители

По п. 3.28 СП 9.13130 максимальная масса передвижного средства (корпус, элементы, заряд) от 20 кг, но до 400 кг. Изделия от 400 кг, это уже стационарные модели.

Как устанавливаются огнетушители

Особенности при размещении:

  • устойчивость, исключающая падения, нестабильность в дежурном режиме и в процессе пожаротушения;
  • отклонение от вертикального расположения на 10° не должно приводить к падению;
  • рукоятка при положении для транспортировки – на высоте 1000±300 мм.

Устройство огнетушителей передвижного типа и их вес предполагают размещение на полу с обязательной фиксацией (тумбы, подставки, спецшкафы).

Нормы оснащения помещений передвижными и ручными огнетушителями

На расчет влияет:

  1. огнетушащая способность;
  2. категория, удельная пожарная нагрузка, размеры помещения;
  3. класс пожара.

Нормы оснащения помещений ручными и передвижными огнетушителями есть в ППР, НПБ 166, СП 9.13130. первичные средства пожаротушения обязательные для категорируемых зданий (по ст. 27 ФЗ 123 производственные, складские), а также для общественных и транспорта.

Табл. 1 Прил. 1 НПБ 166 для переносных

Кат. помещений

Макс.

площадь, м²

Класс пожара

ОВП, ОВ,

10 л

ОП, л

ОХ,

2(3) л

ОУ, л

2

5

10

2

5 (8)

А, Б, В (горючие газы и жидкости)

200

А

В

С

Д

Е

2++

4+

2+

2+

2+

2+

2+

1++

1++

1++

1++

1++

В

400

А

Д

Е

2++

4+

2++

2+

2++

1+

1++

1+

Г

800

В

С

2+

4+

2++

2++

1+

1+

Г, Д

1800

А

Д

Е

2++

4+

2+

2++

2+

2++

1+

1++

1+

Общественные

800

А

Е

4++

8+

4++

4++

2+

2+

  1. Заряды ОП: для кл. А — порошок типа АВСЕ; для В, С и Е – ВСЕ, АВСЕ и для Д — типа D.
  2. ++ рекомендуемые; + при отсутствии рекомендуемых, при обосновании; — не допускаются.

Табл. 2 Прил. 1 НПБ 166 для передвижных

Кат. помещения

Макс.

площадь, м²

Класс пожара

ОВП вместимостью 100 л

Комб-ные (пена-порошок),

100 л

ОП, 100 л

ОУ, л

25

80

А, Б, В (горючие газы, жидкости)

500

А

В

С

Д

Е

1++

2+

1++

1++

1+

1++

1++

1++

1++

1+

2+

3+

3+

3+

1++

В (кроме газов, жидкостей), Г

800

А

В

С

Д

Е

1++

2+

1++

1++

1+

1++

1++

1++

1++

1+

4+

1++

2+

3+

3+

1+

Нормы оснащения зданий по Прил. 1, 2 ППР

Кат. помещения

Кл. пожара

Огнетушители с рангом тушения модельного очага

А, Б, В1-В4

А

В

С

D

Е

144В

4А, 144В, С или 144В, С

D

4А, 144В, С, Е или 144В, С, Е

Г, Д

А

В

С

D

Е

55В

2А, 55В, С или 55В, С

D

2А, 55В, С, Е или 55В, С, Е

Общественные здания

А

В

С

Е

55В

2А, 55В, С или 55В, С

2А, 55В, С, Е или 55В, С, Е

Для передвижных огнетушителей

А, Б, В1-В4

Предельная площадь 500 м²

А

В

С

D

Е

2-6А или 1-10А

2-144В или 1-233В

2-6А, 144В, С или 1-10А, 233В, С

D

2-6А, 144В, С, Е или 1-10А, 233В, С, Е

Г, Д

Предельная площадь 800 м²

А

В

С



D

Е

2-6А или 1-10А

2-144В или 1-233В

2-6А, 144В, С или 1-10А, 233В, С или 2-144В, С или 1-233В, С

D

2-6А, 144В, С, Е или 1-10А, 233В, С, Е или 2-144В, С, Е или 1-233В, С, Е

Примечания:

  1. В помещениях, в которых находятся разные виды горючего материала и возможно возникновение различных классов пожара, используются универсальные по области применения огнетушители.
  2. Допускается использовать иные средства пожаротушения, обеспечивающие тушение соответствующего класса пожара и ранг тушения модельного очага пожара, в том числе генераторы огнетушащего аэрозоля переносные.

Нюансы:

  1. минимум на этаж в промышленных, общественных зданиях – 2 шт. п. 468 ППР;
  2. здания кат. Д до 100 м² разрешено не оснащать (п. 469 ППР);
  3. если есть АУПТ, то разрешено 50 % баллонов;
  4. при расчете для близко расположенных зданий одной категории и функционального назначения их площадь суммируется;
  5. промышленные и общественные здания, помимо выполнения норм для переносных, оснащаются передвижными огнетушителями.

Чем обусловлен выбор: передвижной или ручной

По п. 465 ППР при значительных предполагаемых очагах рекомендованы передвижные средства. По п. 5.19 НПБ 166 это касается разлитых жидкостей больше 1 м².

Что влияет на подбор:

  1. для тушения пожаров вместо переносных огнетушителей могут быть использованы передвижные и наоборот: несколько ручных вместо одного на тележке. Определяют выбор условия среды: конструкции с колесами сложно перемещать, для них требуется больше операторов, надо контролировать кислород (п. 4.7.4 СП 9), проверять ходовую часть. С другой стороны, возимое устройство дает возможность отойти от очага на большее расстояние;
  2. обязательные передвижные изделия:
    • дополнительно для объектов производственных и складов по п. 474 ППР, прил. N 2 ППР;
    • на АЗС – 2 ОВП по подп. «а» п. 449, 456 ППР.

Первоочередной параметр выбора – огнетушащая способность, состоящая из ранга (цифра в маркировке после типа изделия) и класса пожара (буквы).

Ранг определяет, с возгоранием какой сложности и площади справится огнетушитель, это его эффективность по испытаниям. Значение не стандартизировано по кл. C (по п. 5.21 ГОСТ Р 51057 применяют ОП, ОУ, ОХ как для кл. B) и E. Чтобы узнать возможности по рангу, сопоставляют данные таблиц ГОСТов Р 51057, Р 51017 с размерами модельных очагов по этим же актам.

Пример, ОП-4 2А 55 B C E потушит:

  • деревянный штабель (кл. А) с площадью поверхностей 9, 36 м²;
  • поддон с разлитой ЛВЖ, ГСМ около 1,75 м² с 55 л смеси.

Достаточная масса ОТВ для тушения больших очагов ОТВ может быть только у возимых огнетушителей. Для этого испытаниями определяют пожарную нагрузку и сверяют с данными сводных таблиц.

Категория

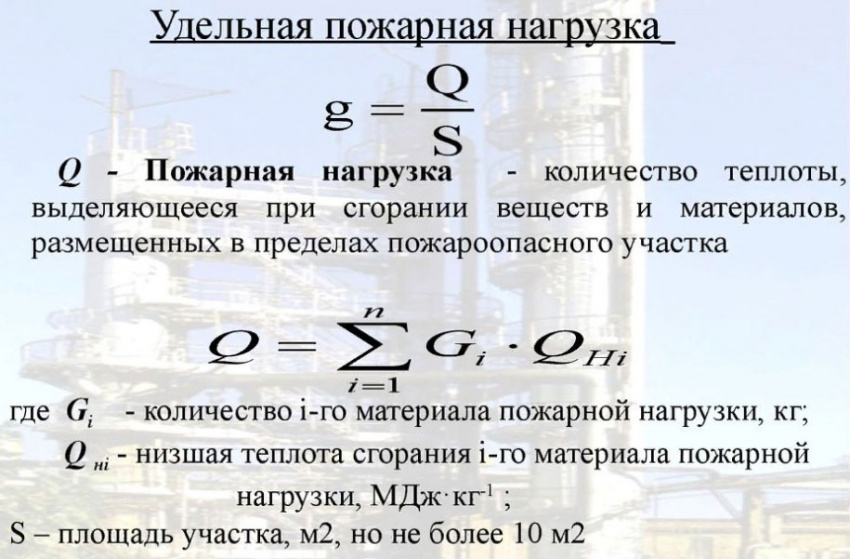

Удельная пожарн. нагрузка g на участке МДж/м²

Масса ОТВ на 400 м²

Количество ОП на 400 м²

В-4

1 – 180

ОП-2

2

В-3

181 – 1400

ОП-4 (ОП-2)

2 (4)

В-2

1401 – 2200

ОП-6

2

В-1

Больше 2200

ОП-8 (ОП-10)

2 (1)
