Аэрозольные системы (установки) пожаротушения: виды, расчет и нормы монтажа

Системы аэрозольного пожаротушения сокращенно обозначаются АУАП (установки). Для основных функциональных частей применяют аббревиатуры ГОА (генератор аэрозольного пожаротушения), АГС, СОТ; для огнетушащего вещества – АОС.

Основные нормативные акты:

  • ГОСТ Р 51046-97, Р 53284 – типы и параметры генераторов, испытания;
  • СП 5.13130, НПБ 88-2001 – проектирование установок.

Что такое аэрозольные установки пожаротушения

Автоматическая (автономная) установка аэрозольного пожаротушения – система с огнетушащим веществом (ОТВ) из негорючих твердых микроскопических частичек, взвешенных в газе.

Дисперсионная среда с АОС создается специальными генераторами. Аэрозольная система активируется самостоятельно (самосрабатывающие, без участия оператора) или автоматически (с пульта управления) при фиксации критических значений в охраняемой зоне.

Состав:

  1. побудительная линия:
    • элементы сигнализации;
    • шлейфы;
    • электрические или термохимические узлы запуска;
    • обнаружители, датчики, извещатели: тепловые, газовые, дымовые, комбинированные;
  2. ГОА;
  3. пульт или щит управления дистанционных установок (для автоматической системы).

Принцип действия

Действие АУАП нестандартное: принцип работы схожий с подавлением огня встречным пламенем как при тушении лесных пожаров.

После активации системы пожаротушения термическими процессами в сосуде генератора образуется аэрозоль. Заряд выходит с температурой от 130 до 500°C и выше.

Созданная аэрозольная струя содержит твердые частички химических веществ. Ее качества:

  1. сильный ингибитор тепла и разлитых горючих жидкостей;
  2. создает огнепреграждение:
    • пленка на поверхностях;
    • продукты горения для самозатухания очага;
    • облако взвеси, вытесняющее кислород.

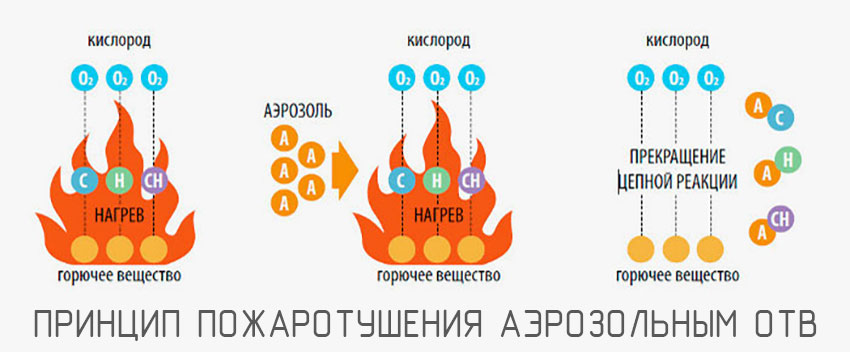

Основной принцип тушения: пламя «захлебывается», встречаясь с потоком аэрозоля, инертных частиц, а также вследствие образования области повышенного давления.

Суть действия аэрозольных средств пожаротушения более подробно:

  1. Срабатывает побудительный узел. Тепловой поток подводится к сегменту пуска ГОА и приводит к его срабатыванию.
  2. Твердые частички аэрозоля воспламеняются, что способствует их моментальному распространению.
  3. Взвесь намного активнее, чем O₂ и быстрее соединяется с молекулами воспламенившихся материалов, останавливая цепную реакцию горения, приводя к самозатуханию. Процесс сопровождает активное ингибирование тепла.

Облако негорючей пыли после затухания пожара держится несколько минут, что исключает повторное возгорание.

Аэрозолеобразующие огнетушащие составы (АОС)

Заряд ГОА состоит из смеси твердых химических реактивов, способной гореть самостоятельно без воздуха и при этом образовывать консистенцию, называемую аэрозолем – дисперсную среду из газа и взвешенных в нем мелких частиц (до 10⁷ мм). Состав можно назвать дымом или пылью. Способ образования – горение, высокие температуры.

Ингредиенты АОС – твердотопливная смесь горючих веществ:

  1. окислители;
  2. окиси щелочных металлов;
  3. связующие флегматизаторы;
  4. стабилизаторы горения.

Смесь и ее действие напоминает дымный порох – селитру, древесный уголь, серу, подобранные для низких взрывных качеств, но с максимальным дымообразованием.

Где допускается применение

Характерные места применения средств пожаротушения аэрозольного типа:

  1. объекты с электрооборудованием (электрощитовые, станции);
  2. гаражи;
  3. невзрывоопасные склады, лаборатории, промышленные и производственные объекты;
  4. транспорт.

Допускается применение аэрозольного тушения в помещениях с постоянным нахождением людей, но персонал должен покинуть защищаемую зону до начала тушения, так как воздействие распыляемого ОТВ опасное.

Ограничения для пожаротушения АУАП:

  1. не применяют:
    • к взрывоопасным объектам;
    • в помещениях кат. А, Б и на складах кат. В1 – В2;
    • сооружения с персоналом больше 50 чел. или где невозможна эвакуация;
    • на объектах с изменяющейся планировкой, на складах с движущимися стеллажами;
    • в зданиях, где могут пострадать ценные вещи (музеи, библиотеки, архивы);
  2. аэрозоль слабо результативная для тлеющих, рассыпных, волокнистых, пирофорных материалов, металлов и их порошков.

Наибольшую эффективность аэрозольные модули пожаротушения показали в моторных отсеках транспорта, электрощитовых, небольших выделенных зонах, нишах, шкафах с приборами, кабелями. На рынке популярные АГС для комнат с электрооборудованием от 2 до 134 м³.

Чаще всего ГОА применяются для тушения кат. B, E: для электроустановок и жидких горючих веществ (топливо, все виды ГСМ, ЛВЖ, ГЖ). Объект должен обладать определенной герметичностью.

По СП 5.13130 АУАП устанавливаются для объемного пожаротушения в замкнутых пространствах:

  • для подкласса A2 (твердые материалы без тления) и B (горючие жидкости);
  • в зданиях с объёмом защищаемого помещения (отсеков) до 10 тыс. м³ и до 10 м в высоту, с уровнем негерметичности по табл. Д.12;
  • допускаются подкласс A1 (с тлением), но в количестве для тушения ручными огнетушителями или водой из ПК.

Преимущества и недостатки

Достоинства противопожарного аэрозольного оборудования:

  1. для своих классов пожара наибольшая эффективность из всех существующих АУПТ;
  2. использование в диапазоне температур от -60 до +60 °C, ОТВ не замерзает;
  3. монтаж упрощенный, нет сложных механизмов – спринклеров, дренчеров, запорно-регулирующих и контрольно-пусковых узлов, баллонов, трубопроводов с высоким давлением. Снижен объем регламентных обслуживающих работ, соответственно, оснащение / содержание обходится дешевле;
  4. не нуждается в перезарядке;
  5. герметизация желательная, но в меньшей мере, чем для газовых установок;
  6. смесь диэлектричная (применяется для электрооборудования), не вступает в реакции, не коррозионная;
  7. дешевле порошковых, пенных (в 5 раз), газовых (в 50 раз) АУПТ.

Минусы:

  1. запрет для взрывоопасных помещений;
  2. модули одноразовые, после старта их нельзя остановить;
  3. струя не регулируется во время выпуска;
  4. при неправильном монтаже есть риск воспламенения окружающих предметов от выходящего раскаленного состава;
  5. надо иметь 100% запас модулей;
  6. ОТВ опасное из-за принципа действия, но само безвредное, не токсичное;
  7. загрязняет, но меньше порошка.

Виды генераторов огнетушащего аэрозоля

Трубная разводка от отдельных емкостей к точке распыла не используется. Классификация АУАП учитывает эту особенность.

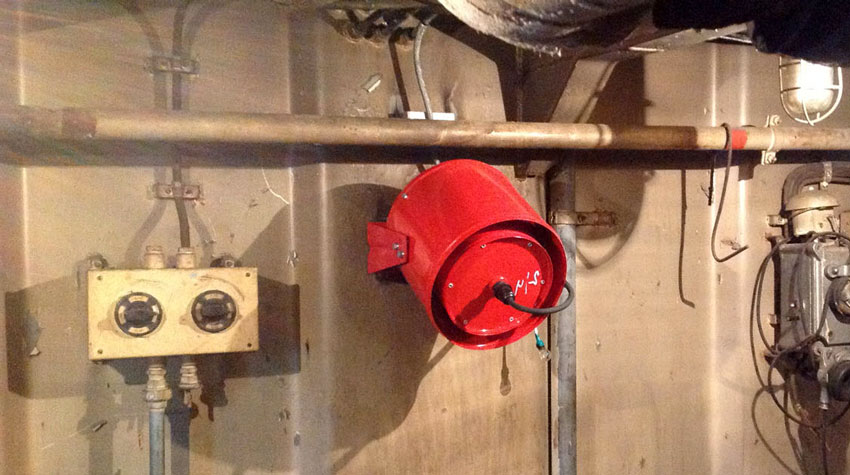

Аэрозольные модули

Модульные ГОА – это полностью самодостаточные цельные приборы со всеми необходимыми элементами для запуска, срабатывающие самостоятельно при фиксации датчиками критических показателей в помещении (огня, дыма).

Варианты запуска:

  1. электрический: электроспираль, пиропатрон;
  2. тепловой/термический: огнепроводной шнур от очага пожара;
  3. комбинированный.

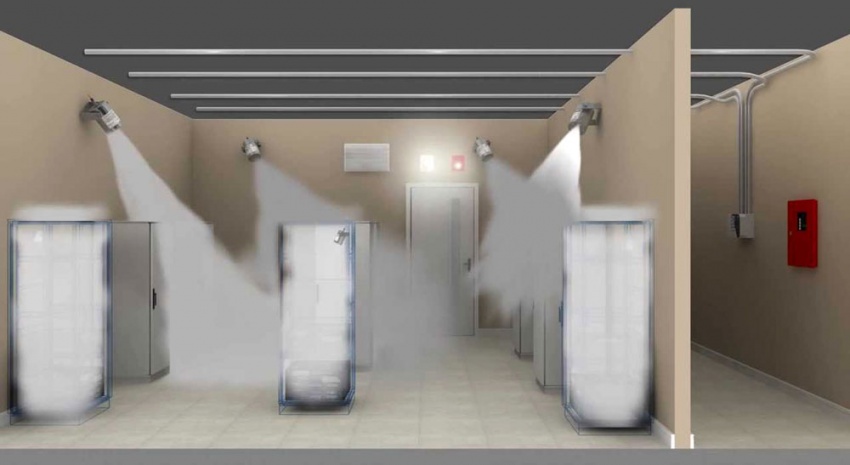

Стационарные системы

Аэрозольные установки стационарного – это габаритные модули. Как правило, АУАП имеют автоматическое действие, дополненное ручным дистанционным пуском, пульт размещен на удалении. Извещатели могут находиться не на самых емкостях. Стационарная система всегда включает в себя централизованный контроль с сигнализацией – это сеть из модулей, оповещателей, датчиков, щитов управления.

Монтаж и эксплуатация аэрозольных систем

При установке АУАП учитывают особенности:

  • рекомендована герметичность помещения;
  • ошибка в расположении или ложное срабатывание чревато повреждениями окружающих объектов, активацией сигнализации в смежных пространствах.

Методика расчета

Примеры расчетов АУАП основываются на методиках расчета изложенных в НПБ 88-2001 и СП 5.13130 (прил. «К»). Общее количество АОС определяется умножением переменных в формуле:

  1. объем объекта;
  2. метры квадратные огнетушащей способности (указаны в тех. документации модуля);
  3. коэффициенты:
    • неравномерности распространения;
    • негерметичности;
    • тушения кабелей (если они есть) в различных условиях.

Зная нужный объем АОС, определяют количество модулей: суммарная масса заряда разделяется на массу ОТВ каждого генератора аэрозоля используемого типоразмера.

Требования на установку

Условия установки аэрозольных систем пожаротушения:

  1. контроль цепи пуска каждого ГОА как минимум на обрыв;
  2. возможность отключения напряжения в цепях запуска после активации;
  3. блок управления на дистанции с ручной и автоматической функцией активации;
  4. автоматическое переключение на резервное питание;
  5. узлы контроля действия и исправности сигнализации, установки;
  6. максимально допустимая инерционность аэрозольного генератора, требуемая для эвакуации и закрытия заслонок, вентиляции, – до 30 сек.;
  7. запрещен ручной пуск от приборов внутри защищаемого объекта;
  8. узел дистанционного пуска устанавливают у выходов для эвакуации снаружи защищаемых зон;
  9. предусматривают устройство отключения и восстановления автоматического пуска;
  10. звуковая сигнализация со световым табло обязательная, помещение снабжается указателем;
  11. помещение:
    • по возможности с герметизацией для создания области избыточного давления;
    • с противопожарными клапанами, автоматическим отключением вентиляции;
  12. 1 кат. надежности по ПУЭ, электроцепи должны выдержать время на активацию оснащения;
  13. выбор и размещение извещателей, модулей осуществляют по НПБ 88-2001 (ранее СНиП 2.04.09-84):
    • шаг и расположение должно обеспечивать равномерное наполнение всего пространства;
    • в комнатах высотой до 4 м – один ярус, от 4 м – в 2 яруса и при этом две трети ГОА – на высоте до 5 м;
    • перехлестывание распыления разрешено;
    • струя не должна проникать в смежные зоны;
    • свободный доступ и возможность визуального осмотра.

Регламент техобслуживания аэрозольных установок

Обслуживают АУАП лицензированные организации по договору с заказчиком по РД 009-01-96 и 25.964-90. Применяют нормы как для порошковых и газовых систем. Возможны проверки ежедневные, еженедельные, ежемесячные или квартальные, но обязательно проводят ТО раз в полгода или год и раз в 5 лет. Процедура включает осмотр, выборочную проверку работоспособности, срабатывания сигнализации.
