Автоматические установки газового пожаротушения: устройство, принцип работы, применение

Централизованные автоматические системы газового пожаротушения АУГП заряжаются газообразным веществом. Нормативная база:

  1. главные акты: ГОСТы Р 50969, Р 53281; СП 5.13130; НПБ 88 (устройство, проектирование), 110 (здания, возведенные до 01.01.2009);
  2. общие: ФЗ 123, ГОСТ 12.3.046-91;
  3. агрегаты, вещества – ГОСТы:
    1. Р 53325 (автоматика, АПС, датчики);
    2. Р 53282 (резервуары);
    3. Р 53283 (распределительные узлы);
    4. Р 53281 (модули, батареи);
    5. Р 53280.3 (ОТВ);
    6. Р 57552 (извещатели);
  4. НПБ 79 (распределительные узлы), 78 (резервуары); 70, 71, 76, 85, 66 (извещатели); 54 (модули батарей), 51 (ОТВ);
  5. ТО, эксплуатация, рекомендации:
    • РМ 78.36.006-99;
    • Средства пожарной автоматики. Реком. ВНИИПО, М., 2004;
    • РД 009-01-96 и 25964-90;
    • Типовые инструкции, например, «О действиях сотрудников в помещениях с АУГП».
    • как образец, рабочая документация ООО ОСК проект для серверной (включает расчет, пользование).
    • BCH 25-09.67-85 и пособие к нему (расчеты).

Газовые системы пожаротушение: что это

Автоматические установки газового пожаротушения – это оборудование для ликвидации возгораний газовым огнетушащим веществом (ГОТВ), содержащимся сжиженным/сжатым под давлением в сосудах и направляемым по трубопроводам к распылителям (насадкам) по периметру защищаемой зоны.

Централизованные автоматические установки запускаются от сигнала извне (с пульта управления) по побудительной линии при срабатывании датчиков, они одновременно выполняют функции АПС.

Состав:

  1. трубопроводы: побуждения, питания, распределения, подведения;
  2. батарея емкостей с коллекторами или изотермические резервуары (ИР, МИЖУ). Изделия теплоизолированные, с ЗПУ, охлаждением, реконденсаторами, механизмами управления/контроля для ГОТВ при низкой t° и его перемещения;
  3. насадки-распылители газа;
  4. распределительные узлы для пропуска ГОТВ;
  5. узлы: пуска, приема/контроля, управления;
  6. станция пожаротушения с пультом управления;
  7. датчики, обнаружители, АПС.

Отличие типов установок:

Агрегатные (централизованные)

Модульные

  • батарея емкостей или ИР;
  • сосуды в блок боксе и основной узел управления обособлены: в пожарной станции на значительном расстоянии;
  • стационарный пульт (часто с дежурным персоналом) охватывает как одну основную, так и несколько зон (от 2), то есть централизованный.

Элементы (агрегаты) соединены, но функционально и конструктивно они отдельные, самостоятельные.

Модули (реже батарея):

  • самодостаточные, цельные, автономные устройства. Все необходимые для срабатывания расположено в одном корпусе или компактно;
  • объединяются в сеть, но нет основательной станции, пульт (БУ) небольшой и находится около разводки с распылителями;
  • вся схема расположена в охраняемой зоне или близко к ней (основное отличие);
  • объем небольшой.

Зависят от сигнала с пульта.

Могут быть автономными.

Вместимость значительная (250 – 5000 л).

Объем емкостей небольшой (5 – 20 л).

Где применяются АУГП

Газовое пожаротушение применяется для классов/материалов:

  • А – обычные твердые (бумага, уголь, дерево). Менее эффективные, чем водные, порошковые, но есть плюс: ГОТВ не оставляет следов;
  • B – ЛВЖ, ГЖ, ГСМ;
  • C – газообразные;
  • E – электрооборудование до 10 кВт.

Не применяют или слабо результативные:

  1. для материалов (п. 8.1 СП 5.13130):
    • из волокон, сыпучие, пористые, самовоспламеняющиеся, тлеющие внутри (опилки, хлопок, сено);
    • пирофорные;
    • горящие/тлеющие без воздуха;
    • металлы: гидриды, щелочные и щелечноземельные, их порошки (Na, Ka, Mg, Ti);
  2. на открытых местностях, негерметичных объектах.

Требуют проектирования по спецнормам или не применяются (п. 1.2, 1.3 НПБ 88):

  • наружные техустановки;
  • здания, возведенные по спецнормам;
  • склады от 5, 5 м, с передвижными стеллажами, продукцией в аэрозольной таре;
  • кл. пожара D, агрессивно взаимодействующие вещества.

Запрещено объемное тушение CO₂:

  1. невозможность эвакуации;
  2. наличие в объекте от 50 чел.;
  3. при агрессивной реакции на ОТВ (взрыв, выделение газов, экзотермический эффект).

Обязательность АУПТ для конкретных площадей определена НПБ 110 и в Прил. А СП 5.

Централизованные установки газового пожаротушения применяются для ликвидации пожаров на объектах:

  1. серверные, электрощитовые комнаты, диспетчерские, радиотелевизионные помещения. Газ диэлектрик, проникает, не оставляет следов, поэтому незаменим для электрооборудования;
  2. банковские хранилища, архивы, музеи, объекты с дорогим оборудованием (газ не повреждает);
  3. цеха;
  4. там, где нельзя применять воду, порошок;
  5. места с не интенсивным посещением, труднодоступные;
  6. объекты с горючими жидкостями, топливные базы (ГСМ, ЛВЖ).

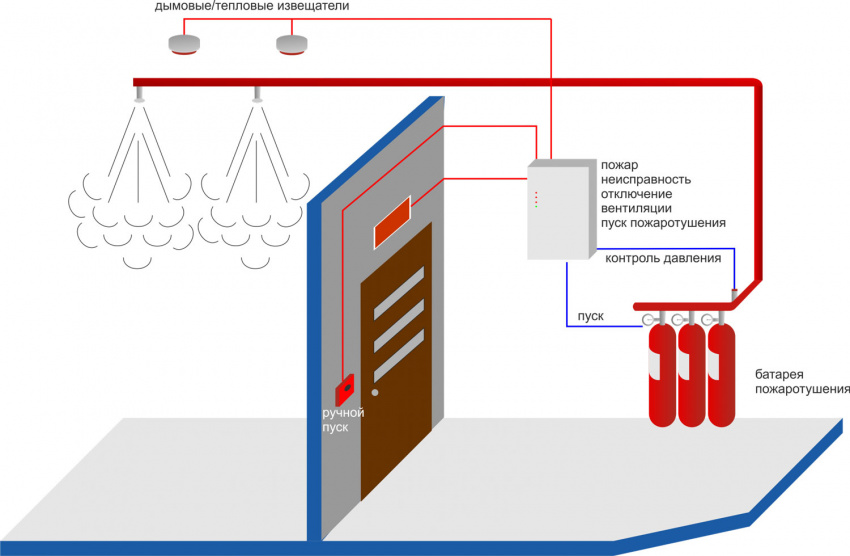

Принцип работы АУГП

Алгоритм срабатывания:

  1. Датчик фиксирует возгорание.
  2. Включается сигнализация. Сообщение идет на пульт управления.
  3. Активируется побудительная линия.
  4. ЗПУ емкостей открываются.
  5. Заряд направляется через распределительные устройства в разводку с насадками.

ГОТВ выходит паро- или газообразным (поэтому важна герметичность): холодный пар, туман, хлопья снега, иней. Принцип действия:

  1. вытеснение кислорода;
  2. сильное охлаждение, так как CO₂, хладоны выходят с t° -50… -70 °C.

Виды газовых систем тушения пожаров

Агрегаты АУГП обладают широким диапазоном особенностей. Разновидности установок:

Параметр

Описание

Охват

Тушение объемное или локальное по объему.

Включение

Импульс:

  • электро;
  • пневмо;
  • механика;
  • комбинированный.

Тип:

  • авто (основное);
  • дистанционное;
  • местное (ручное).

ГОТВ (табл. 8.1 СП 5.13130)

  • углекислотные;
  • хладоновые;
  • аргонные;
  • азотные.

Углекислотные системы

АУГП со сжиженной углекислотой (CO₂, диоксид или двуокись углерода) – самые распространенные. Преимущество по сравнению с хладоновыми:

  1. доступные, привычные в применении;
  2. менее дорогие;
  3. охлаждение интенсивное, что результативнее подавляет возгорание.

Применяется двуокись углерода по ГОСТ 8050-85, она же и выталкивающее тело. Обычно емкости закачные, дополнительные ИХГ применяются редко. Углекислота действеннее и рекомендована для локального тушения, но вреднее фреонов – для летального исхода достаточно несколько вдохов.

Хладоновые установки

В АУГП также используются баллоны с хладонами («безопасными»), это группа фреонов. Особенности по сравнению с CO₂:

  1. действуют мягче, что лучше, когда не желателен перепад t°;
  2. отравляющее действие слабее: в среднем до 2 – 5 мин. не нанесёт критического вреда, степень безопасности указывается в ТД.

Используют (табл. 8.1 СП 5): хладоны 23, 125, 218, 227ea, 318Ц, ТФМ-18И (смесь с йодистым метилом), 217J1, CF₃J, «сухая» вода – Novec™ 1230 (Фторкетон, ФК-5-1-12).

Другие газы

Другие виды заряда, это, как правило, сжатые вещества – не сжиженные, как предыдущие, кроме серы:

  • шестифтористая сера;
  • азот;
  • аргон;
  • аргонит (смесь двух предыдущих), инерген (то же плюс углекислота).

Применяют другие смеси, согласованные с ГПС. В роли вытеснителя п. 8.3.2 СП 5 рекомендует азот (ГОСТ 9293) или воздух с точкой росы не выше -40 °C.

Нормы проектирования газового тушения

Основы по планированию АУГП есть в СП 5, НПБ 88, ГОСТ Р 53325. Используют акты по АПС, отдельным агрегатам (ГОСТы Р 53325-2012, Р 53283, Р 53281), рекомендации ВНИИПО.

Требования к помещениям

Правила:

  1. по герметичности:
    • не больше по таб. Д.12 СП 5, кроме установок с Ar, N, для которых значение – до 0,001 м⁻¹;
    • негерметичность зонированной площади не должна превышать значений для каждого сегмента. Проемы между смежными сегментами не учитываются, если ГОТВ подается одновременно;
    • допускаются индивидуальные разработки;
  2. автоотключение техпроцессов;
  3. отсутствие неоправданных проемов;
  4. двери с доводчиками;
  5. все проходки герметизированы;
  6. КСИД, отверстие для сброса избыточного давления (Прил. З СП 5);
  7. наличие в вентиляции срабатывающих затворов, п/п клапанных конструкций, заслонок или остановка воздушного потока;
  8. общеобменная вентиляция или передвижное оснащение для удаления газа после пожаротушения.

Где следует размещать запас огнетушащего газа

Размещение ГОТВ:

  • сосуды и распред. узлы – в обособленной станции;
  • расположение обеспечивает беспрепятственное обслуживание;
  • до нагревательных приборов – от 1 м;
  • защищенность от тепловых потоков, солнечного света;
  • емкости как можно ближе к зоне, но не к опасным местам.

Станции пожаротушения:

  1. отделены п/п перегораживающими конструкциями 1 т. и перекрытиями 3 т., высота от 2,5 м, а если есть изотермические резервуары, то от их верха до потолка – минимум 1 м;
  2. не над локациями кат. А, Б (пожаровзрывоопасными);
  3. рекомендовано: подвал, цоколь, 1 этаж или выше его, если подъемники обеспечат доставку оборудования;
  4. выход наружу, на л/к с таким же выходом или в коридорные пространства, если от станции до л/к до 25 м и там нет дверей из помещений кат. А, Б;
  5. ИР можно располагать снаружи, но с защитой.

Расчет газовой установки пожаротушения

Что рассчитывают:

  • объем ГОТВ;
  • Ø, тип, количество насадок;
  • гидравлический расчет (по СП 5, НПБ 88);
  • время подачи, расход;
  • проемы.

Учитывают следующее:

  • герметичность;
  • все характеристики помещения;
  • наличие людей, пути эвакуации;
  • пожарная нагрузка, опасность, материалы, классы пожара;
  • влажность, температура;
  • качества техн. оборудования;
  • системы вентиляции;
  • максимальные МПа в помещении.

Резервный 100% запас огнетушащего газа установок газового пожаротушения обязателен. Хранение резерва в ИР допускается совместное, если привод ЗПУ реверсивный. Методика расчета объема есть в Прил. Д, Е СП 5, исчисления для ИР делают по Прил. Ж СП 5.

Эталонный пример расчета – рабочая документация ООО ОСК проект для.

Требования к баллонам

Применяют ИР, баллоны, модули. Последние 2 чаще в батареях. Условия есть в ГОСТ Р 53281.

Правила:

  1. количество ГОТВ и рабочего тела в схожих модулях одинаковое, модели на одном коллекторе – аналогичные. Подсоединение осуществляется с обратным клапаном (исключение: при одновременной подаче достаточно заглушки);
  2. резервные сосуды: подсоединены в режиме пуска местного типа, активация дистанционная или авто только после подачи или отказа;
  3. наличие манометров, измерителей уровня/массы. По ГОСТ Р 53281 (п. 4.4.9.2 – 4.4.9.4) обеспечивается мониторинг протечки ГОТВ, потери давления – до 5%, для вытесняющего газа – до 10%.

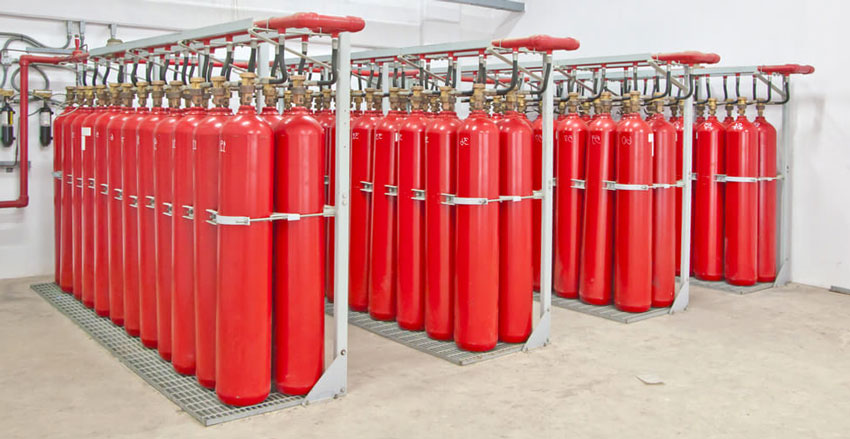

Батарея – это нескольких модулей (2 – 12 шт.) с трубным коллектором. В составе есть пусковой сосуд со сжатым газом. Сами ёмкости состоят из корпуса, запорно-пускового устройства (ЗПУ) газового пожаротушения, внутри предохранительная мембрана, ниппель, сифонная трубка. Конструкции выпускаются как уже готовые устройства, на коллекторе всегда есть ручной старт.

Для агрегатного оснащения характерные именно батареи (ГОСТ Р 53281):

  1. сосуды одного типоразмера;
  2. герметичность: допустимая утечка за год – 1% ГОТВ и 2% вытеснителя;
  3. срабатывание от стартового импульса;
  4. время инерционности батареи – до 2 с, целой установки (без времени задержки для эвакуации) – до 15 сек;
  5. продолжительность выпуска – до 15 сек, сжатого газа и CO₂ – до 60 сек. При локальном тушении – до 30 сек. и может увеличиваться при опасности повторного воспламенения;
  6. срок службы ёмкостей – от 10 лет, определяется изготовителем, как и время до первого освидетельствования баллонов, обычно 15 лет, может продлеваться до 30 лет. Процедура показана после истечения периода эксплуатации, выработки ресурса (нормы есть в ТД). Время до мероприятия указывают на клейме и в техпаспорте;
  7. по ИР нормы в Прил. 7 НПБ 88.

Требования к монтажу АУГП

Общие нормы для монтажа газового пожаротушения:

  1. расположение насадок – из расчета равномерного заполнения;
  2. трубопроводы:
    • крепятся металлическими хомутами, кронштейнами;
    • сталь обычная или нержавеющая (рекомендована для побудительной линии), латунь. Толщина стенок 4 – 6,5 мм;
    • сварные, фланцевые, паянные, фитинговые (для резьбы) соединения;
    • возможность продувки, удаления конденсата;
    • зазор между трубой и стеной – до 2 см;
    • давление в системе должно выдерживаться в размере 1,25 рабочего на протяжении 5 мин. В сосудах может быть 14; 17,5 МПа и больше в зависимости от ГОТВ и ТД, например, есть емкости с инергеном на 20, 30 МПа. В трубопроводе при выпуске эта величина меньшая, есть редукторы для ее понижения;
  3. заземление, зануление;
  4. соединения с разводками: гибкие рукава, медные трубы, выдерживающие 1,5 раб. давл.;
  5. внутренний объем разводок не должен превышать 80% жидкой фазы;
  6. Ø побудительной линии – от 15 мм;
  7. устройства дист. пуска размещаются на высоте до 1,7 м у дверей (особенно эвакуационных), снаружи, на пожарном посте/пульте с дежурством. Механизмы активации и распределения снабжаются табличками с зонами;
  8. насадки:
    • зазор до перекрытий – до 0,5 м;
    • в одном помещении аналогичные;
    • выпускные отверстия в сторону постоянно открытых проемов;
  9. у входа и выхода световое табло;
  10. автоконтроль всех линий, баллонов обязателен, как и деактивация автопуска, сопровождаемая сигналом при отпирании дверей, у входа – устройство его восстановления.

Правила эксплуатации АУГП

Нормативные документы по эксплуатации АУГП:

  1. Типовые инструкции:
    • О действиях сотрудников…;
    • Об эксплуатации;
    • по опрессовке системы, испытаниям;
  2. Типовые правила поведения персонала;
  3. рекомендации крупных предприятий: СТО 56947007-33.040.10.118-2012.

Правила кратко:

  1. пуск с защитой от случайных срабатываний;
  2. при ТО вывешивается предупреждающая табличка;
  3. вход – только после работы АУГП, до проветривания – с защитой;
  4. перед приемкой – обкатка 1 мес.;
  5. сдача в эксплуатацию – после опрессовки, комплексных испытаний;
  6. инструктаж обязательный, назначается ответственное лицо;
  7. помещение с пультом, баллонами снабжается табличкой «Станция пожаротушения».

Краткая инструкция по эксплуатации:

  1. При наличии персонала АУГП ставят в режим дистанционного, ручного управления.
  2. При постановке на охрану оборудование переводят на автосрабатывание, при этом помещение закрытое.
  3. При старте одного извещателя активируется индикатор «Внимание»; срабатывание второго датчика – «Пожар», «Тушение». Действие сопровождается сигналами (звук, свет, отображение на пульте).
  4. Сигнал идет на приемно-контрольные узлы, начинается отсчет, включается табло «Газ! Не входи». Активируется режим «Запуск», начинается тушение.

Техническое обслуживание и проверка исправности

Составляется годовая программа испытаний и ТО. Нормативная база:

  • РД 009-01-96 (тип. регл. N 2), СТО 56947007-33.040.10.118-2012 (Прил. 22)
  • методика испытания: СП 5 и ГОСТ Р 50969, Р. 7 ГОСТ Р 53281.

Объем ТО и проверки системы:

Типовой регламент № 2 технического обслуживания систем газового пожаротушения

Перечень работ

Периодичность обслуживания

службой эксплуатации предприятия

специализированными организациями по договору 1 вариант

специализированными организациями по договору 2 вариант

Осмотр всей системы (отсутствие повреждений, грязи, прочность, наличие пломб и т.п.), части:

  • техническая:  трубы, оросители, арматура, баллоны, манометры, распред. устройств и т.д.
  • электротехн.: автоматика, компрессор и т.д.;
  • сигнализационная: приемно-контр. приборы, шлейфы, извещатели, оповещатели.

ежедневно

ежемесячно

ежеквартально

Контроль рабочего положения запорной арматуры, давления в побудительной сети и пусковых баллоных и т.д.

то же

Контроль основного и резервного источников питания, проверка автоматического переключения питания с рабочего ввода на резервный

еженедельно

то же

Контроль качества огнегасящего вещества

ежемесячно

то же

Проверка работосп. составных частей системы (технологической части, электротехнической части и сигнализационной части)

то же

Профилактические работы

то же

Проверка работоспособности системы в ручном (местном, дистанционном) и автоматическом режимах

то же

ежеквартально

ежеквартально

Метрологическая проверка КИП

ежегодно

Измерение сопротивления защитного и рабочего заземления

ежегодно

Измерение сопротивления изоляции электрических цепей

1 раз в три года

Гидравлические и пневматические испытания трубопроводов на герметичность и прочность (опрессовка).

1 раз в 3,5 года

Техническое освидетельствование составных частей системы, работающих под давлением

в соответствии с нормами Госгортехнадзора

Примечание:

  1. Первый вариант – сроки технического обслуживания для объектов с массовым пребыванием людей.
  2. По строке 7. Проверка работоспособности системы с пуском огнегасящего вещества в защищаемые помещения производится не реже одного раза в 3 года.
  3. Дозарядка и перезарядка баллонов огнегасящим веществом производится заводами, имеющими зарядные станции, по договорам. При их отсутствии дозарядка и перезарядка организовывается Заказчиком.

Полная перезарядка баллонов производится после срабатывания, при потере массы ОТВ больше 5 – 10%, при каждом переосвидетельствовании, но не реже 1 раза в 5 лет (стандартно для емкостей низкого давления до 60 бар), для бесшовных корпусов высокого давления (150 бар) – 1 раз в 10 лет. По срокам перезарядки, регулярности ТО также руководствуются ТД, ПБ 03-576-03 (табл. 14).

На клейме указываются временные рамки переосвидетельствования баллона, проводимое изготовителем или лицензированным исполнителем (пример порядка есть в инструкциях по услугам ЗАО МЭЗ Спецавтоматика).

Периодичность взвешивания баллонов пусковых по п. 3.4.6 РД 009-01-96 – 1 раз в полгода, остальных – 1 раз в месяц (проверка качества ГОТВ, п. 4 таблицы Типового регламента N 2). Данный вопрос спорный, но есть общее положение в п. 8.8.8 СП 5: периоды определяются изготовителем. По баллонам с узлами контроля массы мониторинг проводится ими же постоянно, поэтому взвешивание требуется только после срабатывания, при перезарядке, при освидетельствовании и перед монтажом. Применяется специальное весовое устройство для баллонов.

Акт проверки газовых систем пожаротушения: образец

Все действия с АУГП – обслуживание газового пожаротушения, проверки, испытания, замена частей, активация – заносят в журнал контроля. По тестированию установки, техобслуживанию составляются акты, протоколы. Формы есть в ГОСТ Р 50969.

Скачать: Бланки актов.pdf

Добавить комментарий
