Доводчики противопожарные на двери: устройство, выбор и установка

Доводчики для противопожарных дверей обеспечивают плотный притвор, исключают неполное закрытие дверного полотна, что чрезвычайно важно при возникновении пожаров.

Нужен ли доводчик на пожарную дверь

Для металлических, деревянных и стеклянных дверей, сертифицированных как противопожарные, доводчик нужен обязательно. Требование прямо предусмотрено НПБ:

ГОСТ Р 56177 – основной акт по доводчикам.

Устройство можно докупить отдельно, но как правило, противопожарные двери оборудуются доводчиками, входящими в заводской комплект, и сертифицируются с ними.

Для чего нужны доводчики по пожарной безопасности: нормы и требования

Задачи противопожарных автоматических доводчиков:

1. основное предназначение:
   • обеспечение плотного притвора с целью защиты от дыма, огня, тепловых потоков;
   • исключение открытости створок при пожаре;
2. второстепенные задачи:
   • плавное закрытие исключит хлопки, позволит избежать травм, повреждений перемещаемых вещей;
   • улучшается шумоизоляция;
   • увеличение периода эксплуатации дверей: уменьшается нагрузка на коробку, износ петель.

По ГОСТ Р 56177 устройство регулируемого закрывания – это прибор автономного, регулируемого запирания, встраиваемый в/на конструкцию, пол, верх/низ.

Требования к доводчикам (все ссылки на Госстандарт Р 56177):

1. изготовление согласно утвержденной по НПБ документации;
2. возможность управления, настройки периода и градуса закрывания в рамках установленных норм (Р. 5.1);
3. работа с допустимыми отклонениями при критических температурах, после выработки циклов;
4. выдерживание перегрузок по табл. 3 п. 5.1.5, п. 5.1.4;
5. антикоррозионность (п. 5.1.7 – 5.1.11);
6. открытие полотен на 90° и больше;
7. регулировка дверей по продолжительности хода в рамках до 3 с. (после 5000 циклов) и 20 с. (после 500 000) согласно п. 5.1.3, а также от 2 до 5 с. для распахнутых створок на 90° (5.3.1);
8. угол распахивания соответствует его классу, а при запирании – возможность настройки с угла отпирания от 70° до закрытия (п. 5.3.1);
9. надежный плотный притвор;
10. изделия с расширенными возможностями должны иметь амортизацию, ускорение (конечный дохлоп от угла 15°). Узлы дополнительных регулировок скрытые, задействуются специнструментами;
11. беспрепятственное обслуживание без демонтажа полотна;
12. герметичность примыкания дверного полотна к коробке;
13. безотказность (1 млн, 500 тыс. и 250 тыс. циклов);
14. материалы: сталь (особенно для пружин), цинковые, алюминиевые, латунные сплавы, самонарезающиеся винты с антикоррозионным покрытием.

В огнеупорных дверях не используют прибор с заклиниванием в отдельном положении (исключение – электрические блокираторы). Задержка закрывания должна настраиваться на запирание полотна от угла 120° до рубежа сегмента замедления за не меньше чем 25 с. (п. Б.4, Госстандарт Р 56177). Управление – со скрытым монтажом, настраивается специальным инструментом.

На каких дверях необходимы доводчики по ПБ

Приборы самозакрывания монтируются на всех противопожарных/противодымных изделиях, нормируемых по пределам огнестойкости. Модели устройств допускается устанавливать на аналогичные, прошедшие испытания конструкции, применяемые в таких же условиях.

Какие доводчики ставят на противопожарные двери

Для огнеупорных заполнений проемов используются механизмы с усилием запирания от кл. 3 и выше (4, 5 и далее) по табл. 1 ГОСТ Р 56177.

Виды и классификация доводчиков

Классификация и характеристики учитывают технические параметры и способ установки. Механизмы подразделяются на виды в зависимости от конструкции, возможностей, нагрузок.

Как подобрать доводчик

В процесс выбора учитывают ГОСТ Р 56177. Для начала анализируют виды и таблицы:

1. масса и ширина створок, подходит ли под предполагаемую нагрузку (табл. 1 и 3);
2. в паспорте изделия должно указываться, что оно противопожарное;
3. классы:
   • климатические (как правило «Н», от -20 до +40 °C);
   • по усилию (должен быть выше третьего);
   • по коррозионной стойкости – не ниже третьего (высокая устойчивость);
4. предел огнестойкости должен отвечать дверному блоку;
5. для внутренних/наружных конструкций;
6. дополнительные функции: рекомендовано наличие дохлопа.

Если механизм самозапирания прошел испытания для конкретных моделей, то его можно покупать для аналогичного изделия. В эксплуатационном паспорте указаны все параметры – достаточно расшифровать их по пунктам 4.1, 4.3 ГОСТ Р 56177 (в экспортных товарах может отличаться):

Производители:

• Geze;
• Dorma;
• Notedo;
• Nora-M;
• Eco Schulte;
• DoorLock;
• Apecs;
• Vanger;
• Punto.

На сколько килограммов нужен доводчик: расчет

Расчет по массе – основополагающий. Надо сопоставить вес и ширину створок, указанную в ТД дверей, со значениями на которые рассчитано изделие (указаны в его паспорте) и с семью классами таблицы N 1 ГОСТ Р 56177 (см/кг):

• 75/20.
• 85/40.
• 95/60.
• 110/80.
• 125/100.
• 140/120.
• 160/160.

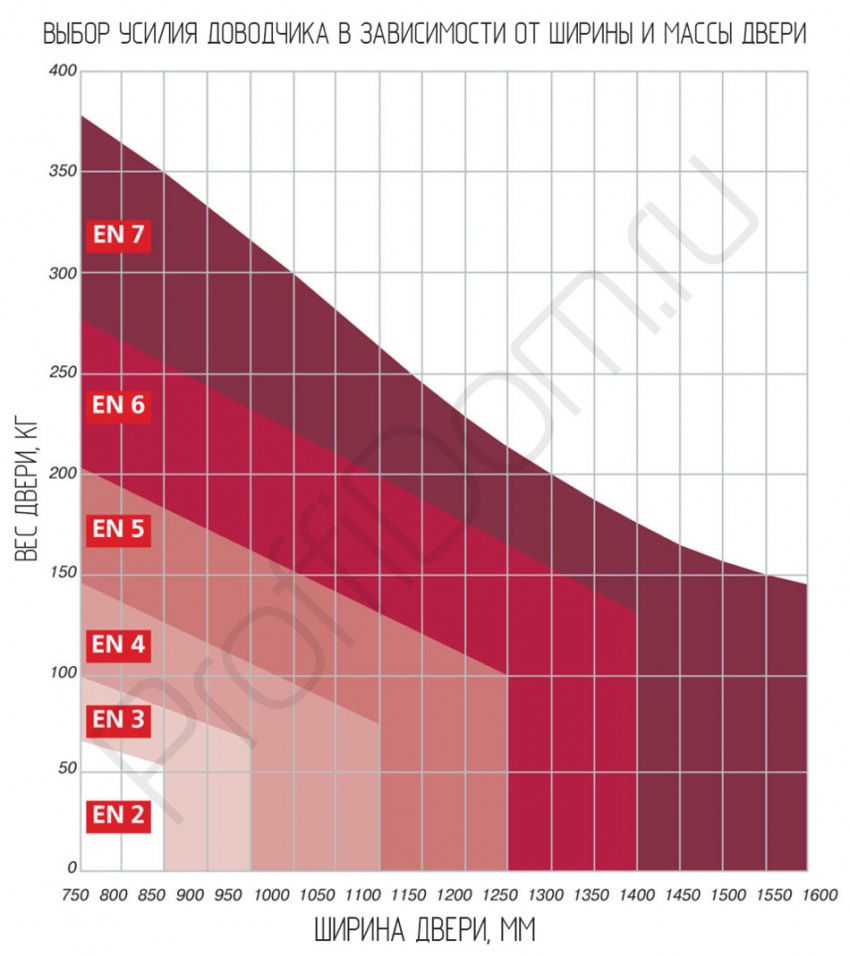

Принято также обозначать классы усилий по Европейским нормам – это те же 7 пунктов, но обозначаемые буквами «EN». Распространенные варианты: EN3-4, EN5-6, EN6-7, EN2-6, EN2-3, EN2-5, EN3-6. Для выбора доводчика удобно пользоваться диаграммой: если точка параметров выше линии, то переходят на следующий класс.

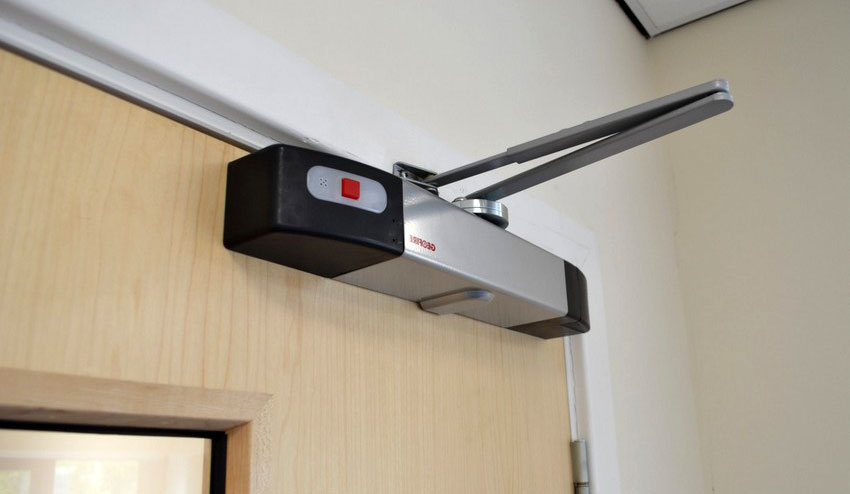

Способы и правила установки доводчиков на пожарные двери

Установку доводчика с дверьми или отдельно можно проводить самостоятельно, но от ГПС проще получить акт об огнезащите и пройти проверки, если работы проведены специалистами с лицензией.

Варианты монтажа:

1. сверху/снизу;
2. врезкой в короб, створки, пол или накладным способом (скрытый, петли с доводчиком или наружный);
3. с наружной или внутренней стороны по отношению к петлям.

Правила:

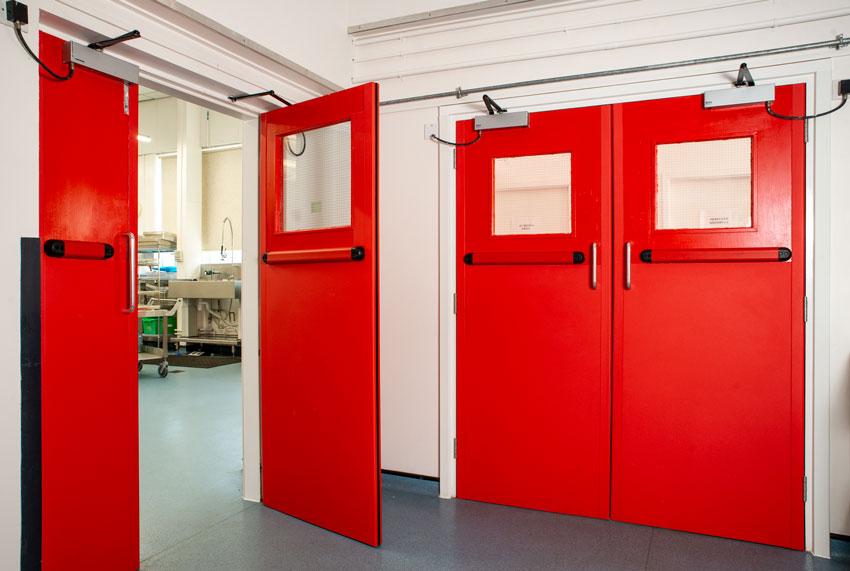

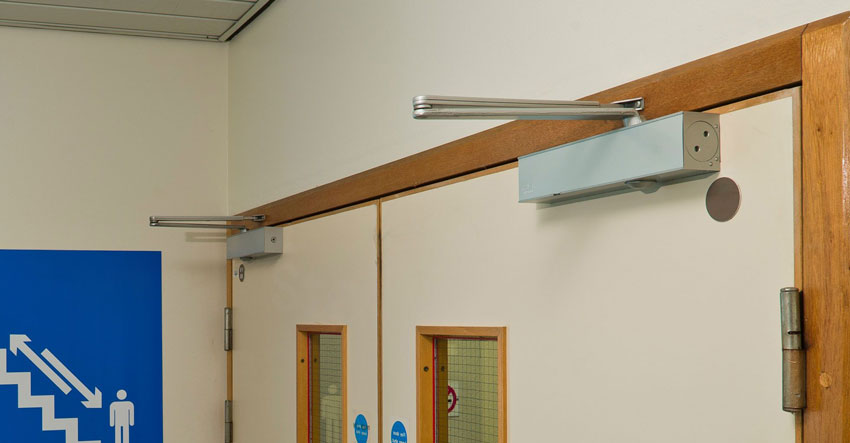

• у двустворчатых дверей каждое полотно снабжается прибором самозакрывания с обязательным синхронизатором;
• в местах крепежа и соприкасания к деревянным створкам применяют термореагирующие герметики, шнуры, ленты;
• люфт – до 3 мм (после 500 тыс. циклов он не должен быть больше 6 мм).
