Ручки для противопожарных дверей сертифицируются для огнестойких заполнений проемов, должны отвечать их пределу устойчивости к огню и требованиям безопасности. На пожарных дверях устанавливают обычные, усиленные ручки, все разновидности системы «Антипаника».
Нормативные акты:
- ГОСТ 31471 – оснащение «Антипаника», устройство и варианты исполнения;
- ФЗ 123 (пределы огнестойкости), ГОСТы Р 53307, Р 53303, Р 57327 – для противопожарных дверей и ворот: устройства управления являются их частью, сертифицируются и испытываются чаще всего вместе с ними или должны подбираться под их параметры;
- ГОСТ 5089 – нормы о замках.
Какие ручки должны быть у противопожарных дверей
Огнестойкая фурнитура обязательная для огнеупорных дверей. Установка обычных изделий с несоответствующим пределом стойкости, дымогазозащищенности автоматически лишит конструкцию статуса противопожарной.
Задачи ручек для противопожарных металлических или деревянных дверей:
- простое открывание (1 – 2 действия), любой частью тела, в том числе толчком при падении, с минимальными усилиями (от 50 до 220 H) открытие изнутри без ключа, специальных средств:
- в любое время суток;
- в условиях задымленности, ограниченной видимости;
- взрослыми, детьми, пожилыми, людьми с ограниченными возможностями;
- обеспечение защищенности заполнения проема в рамках его нормативных качеств.
Требования к ручкам
Ручки системы «Антипаника» нормируются по ГОСТ 31471, для остальных нет отдельных актов. Ручки сертифицируются вместе с замками и дверьми (чаще всего) или отдельно под конкретные технические условия.
Механизм должен отвечать уровню пожароустойчивости преграды (EI, EIW, EIS, EISW) и выдерживать действие прямого пламени 15, 30, 60, 90 и больше минут по табл. 23, 24, 25 ФЗ 123, табл. 2, 3 СНиП 21-01-97.
Параметры:
- первостепенное значение имеет не эстетика, а функциональность ручек, то есть требования для удобства:
- обнаружения в стрессовой ситуации в состоянии паники, слабости, помутнения сознания;
- обхвата/нажима минимальной площадью (одной ладонью, пальцем, толчком при падении) предметов, частей тела.
Элементы управления на пожаростойких дверях всегда толстые, габаритные, небольшое усилие приводит к полному отодвиганию защелки. Двери могут быть с одной (однополые) или двумя (двуполые) ручками на каждой створке, если обе части активные.
Механизм открывания должен во временной период предела стойкости:
- оставаться работоспособным, не терять целостность;
- легко открываться, не заклинивать;
- не пропускать тепловые потоки критических значений;
- быть герметичным;
- иметь пониженную способность к нагреванию и расширению.
Из каких материалов делают ручки
Материалы однозначно должны быть НГ. Толщина элементов, креплений определяется испытаниями.
| Материалы, детали | Описание |
| Тугоплавкие металлы, нерасширяющиеся при нагреве. | Изделия из нержавеющей стали, жаропрочный алюминий. |
| Огнестойкие пластики. | Полиамид, полипропилен, нейлон. Применяются реже. Состав особый: с антипиренами, не плавится, полностью НГ, не обугливается. |
| Металлопластики. | Негорючий нейлон, армированный сталью позиционируется производителями как лучший материал из-за слабой степени нагрева. Часто внутри есть стержень из металла. |
| Негорючие уплотнители. | Термореагирующие шнуры, ленты, прокладки. Используют в местах соприкасания деталей. |
| Огнеупорные защитно-декоративные покрытия. | Применяются для металлических элементов. |
| Крепление. | Самонарезающиеся стальные винты, штифты с антикоррозионным покрытием. |
Виды ручек, устанавливаемых на противопожарные двери
Типы форм:
- L или Г (иногда обозначается как CL);
- U или П.
| Вариант | Описание |
| Ручка скоба |
|
| Нажимные ручки | Традиционный фалевый механизм (с защелкой). Используется в составе замочного блока или отдельно. Управляется только нажатием. Самый распространенный тип ручек. |
| «Антипаника» | Ручка на планке, штанга, пуш-бар на всю или большую часть створки, а также обычное увеличенное (фалевое) изделие в составе специального устройства экстренного открытия изнутри без ключа. Для массово посещаемых объектов. |
Есть обычные противопожарные механизмы и укрепленные для тяжелых габаритных дверей, ворот.
Производители:
- Apecs ;
- Fuaro;
- Nemef;
- Abloy;
- Doorlock;
- Dorma;
- Hoppe.

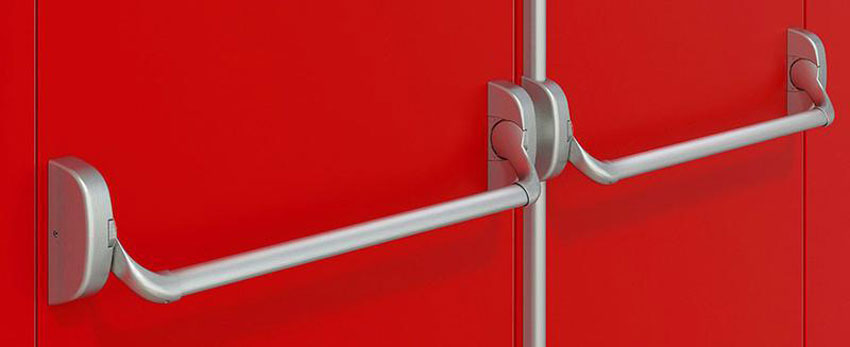

Противопожарные ручки «Антипаника»
Характеристикам системы «Антипаника» – устройство экстренного открывания, нормируемое ГОСТ 31471. Изделие с запирающим узлом (замком) и системой тяг, открывающее дверь изнутри, даже если она закрыта на ключ.
Элемент управления – нажимная штанга или рейка, большой рычаг, пуш-бар, пластина – увеличенные и габаритные для оперативного использования в чрезвычайных условиях.
По НПБ для открытия створок на эвакуационных выходах должно хватать одного движения, для аварийных – не больше двух не повторяющихся действий. Достаточно легкого толчка. Ключ или другое спецсредство не требуется. Пользователю при этом не обязательно знать, как действует механизм.
«Антипаникой» предписано оснащать аварийные, запасные выходы, а для эвакуационных путей зданий с массовым посещением предписаны устройства именно с горизонтальными штангами (ГОСТ 31471, введение).
Дополнительные функции: блокировка основного засова, кнопка экстренного отпирания и разблокировки, открытие снаружи. Есть 2 типа:
- А – нажимная штанга или фалевый рычаг;
- B – штанга-рейка, пластина.
Нормы установки ручек на пожарные двери
«Антипаника» устанавливается на внутренней поверхности двери. Зазор между управляющей деталью в нажатом положении и поверхностью створки – от 25 мм. Штанга устанавливается на расстоянии не больше 150 мм от кромки. Используют замки 3 кл. и выше.
В двупольных дверях должен быть синхронизатор. Рекомендованы ручки-защелки или другие, с закругленными концами к поверхности створки.
Параметры установки термостойкой фурнитуры для стандартной высоты полотна в 220/240 см:
- высота от пола («чистого», без порога): 90 – 120 см (стандартно – 100 см);
- внутри створки около места фиксации должны быть ребра жесткости;
- крепление винтами типоразмера М4 и выше;
- ставят огнеупорные накладки, ленту, стыки обрабатывают НГ герметиком;
- если есть отпирающая головка, то она устанавливается с внутренней стороны.
