Противопожарные пороги: виды, принцип работы, где и как устанавливаются

Накладные и выпадающие пороги для противопожарных дверей устанавливаются для дверных блоков, не имеющих нижней планки (возвышения) внизу или она слишком низкая. Огнезащитные пороги – это механизированный манжет во всю длину створки, толщиной достаточной для эффективного изолирования щели около пола.

Порог в дверном проеме (нижняя части притвора) обеспечивает плотное прилегание створки, служит барьером для огня, дыма, шума, пыли, сквозняков. Это часть всей конструкции двери, поэтому сертифицируется и проходит испытания вместе с ней по ГОСТ Р 53307, Р 53303 и Р 57327.

Могут ли противопожарные двери быть без порога

Нет прямого указания в НПБ предусматривать в противопожарных дверях нижний выступ у коробки. Возвышение препятствует тележкам и подобным механизмам, затрудняет эвакуацию, поэтому на некоторых объектах в стационарном виде может отсутствовать.

Теоретически противопожарные двери могут быть полностью беспороговыми, но даже минимальный зазор приведет к нарушению огнестойкости, деформации при пожаре. На практике всегда полотна комплектуются устройством закрытия щели, поскольку иначе невозможно обеспечить плотность притвора. Если нет фиксированного элемента, то применяют выдвигающиеся противопожарные (плавающие) устройства.

Где можно ставить пожарную дверь без порога

Под противопожарными дверьми без порога подразумевают таковые без нижней планки (возвышения) в незамкнутой П-образной коробке. Ее и не всегда рекомендуют, так как это дополнительное препятствие. Но альтернатива предписывается обязательно. Одним из вариантов является выдвижной (автоматический) или накладной механизм.

Накладные и выпадающие пороги ставят в помещениях, где используют тележки, техсредства, с массовым скоплением людей, с проблемами здоровья:

  1. медицинские;
  2. складские (для свободного движения техсредств);
  3. торговые;
  4. производственные;
  5. на путях эвакуации.

Каким должен быть порог противопожарной двери

Огнеупорные деревянные или металлические двери отвечают пределу огнестойкости – EIW, EIS, EIWS. Порог не должен понижать этот параметр. Основная его задача – плотный притвор. Конструкция обязательная не только когда есть буква «S» (дымонепроницаемость), а всегда, так как обеспечивает защиту от пламени и тепловых потоков.

Элементы откидного порога:

  1. металлический профиль (планка) с пазами, позволяющими ей двигаться при задействовании нажимного механизма;
  2. уплотнитель;
  3. самогасящийся термопласт (гибкая прослойка) на торце основной планки окончательно герметизирующий зазор;
  4. крепление;
  5. кнопка с системой, поднимающей/опускающей профиль.

Принцип действия порога

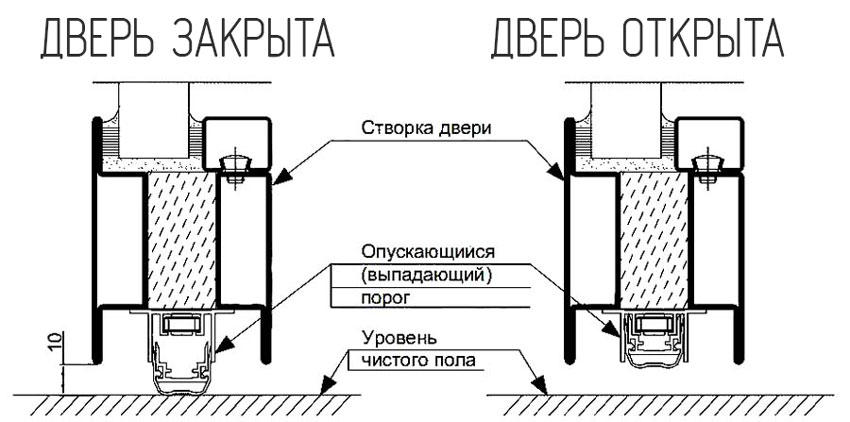

Автоматические выдвижные выступы, когда дверь движется при открытии/закрытии, прячутся в проем пола, полотна. Когда створка закрыта, планка выдвигается, перекрывая зазор.

Накладные механизмы – это манжет из негорючих материалов, внизу поверх плоскости дверного полотна. Принцип тот же: поднятие (отодвигание) при движении створки; опускание при запирании.

При наличии противопожарной выпадающей преграды нет неудобного напольного возвышения, которое надо преодолевать, препятствующего эвакуации, проезду тележек. Одновременно обеспечивается защиту, уплотнение нижнего зазора.

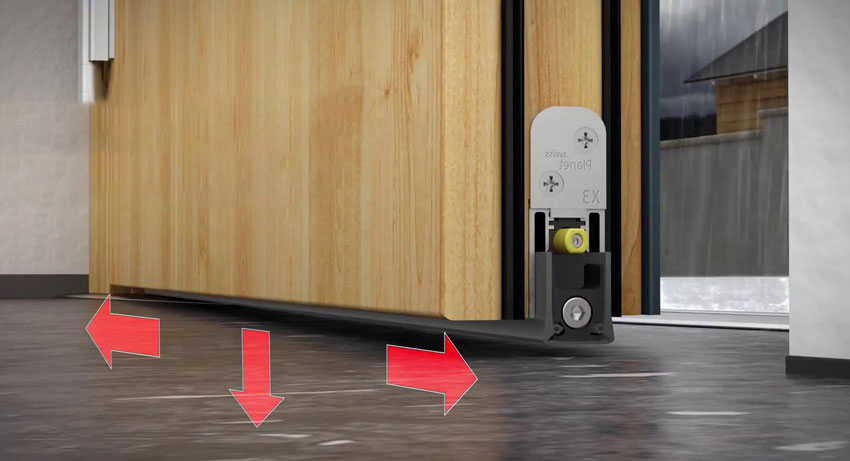

Алгоритм действия основывается на механической активации части конструкции – привода с кнопкой, нажимным рычагом на торце полотна около пола, – когда он соприкасается с боковой поверхностью дверной коробки. Этапы:

Порядок действия

Описание

1

Когда створка открыта, клавиша отжата, слегка выдвинута (3 – 20 мм) – планка поднята.

2

При закрытии полотно входит в притвор, нажимной механизм защелкивается и, так как он связан с манжетой, опускает порог.

Выдвижение происходит при фиксации створки – раннее срабатывание, что возможно послужило бы препятствием к свободному закрыванию/открыванию, а также к быстрому износу, исключается. При открытом положении выступ спрятан, не препятствует ходу, при запирании – выдвигается, служа эффективным барьером для дыма, огня.

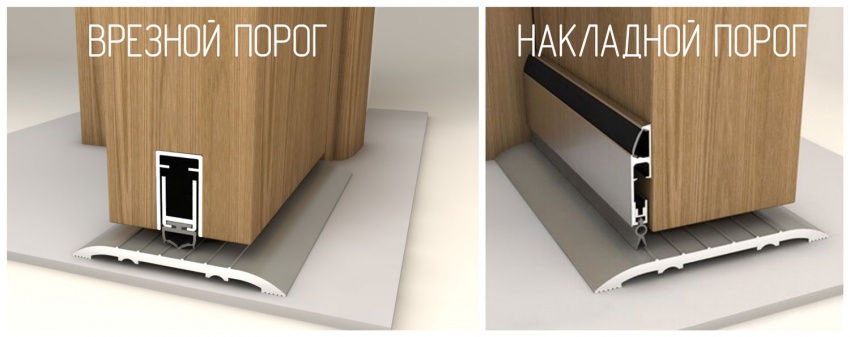

Типы порогов для пожарных дверей

Нестационарные противопожарные пороговые механизмы устанавливаются для П-образных (незамкнутых) дверных коробок (для замкнутых конструкций они тоже возможны).

Пороги подразделяются на 3 типа (по НПБ и ГОСТ Р 57327):

  1. приставные – для противопожарных целей используются реже. Это возвышение, не фиксируемое основательно болтами, а приставляемое и так же убираемое;
  2. выдвижные врезные – фиксируемые в вырезе внутри пола или створки (с нижнего торца);
  3. накладные выпадающие – двигающиеся накладки на плоскости полотна, меняющие свою высоту в процессе закрытия/открытия и герметизирующие щель.

Материалы: негорючий силикон, резина для уплотнений, эластичных герметизирующих элементов, для корпуса – сталь, алюминий, тугоплавкие металлы. Конструкция обеспечивает от 500 тыс. до 1 млн или больше циклов срабатывания.

Распространенные марки:

  • Domatic;
  • Igloo;
  • Armadillo.

Накладные пороги

В ситуации, когда врезную противопожарную систему установить невозможно или сложно, применяют накладную, иногда называемую съемной, так как легче смонтировать/демонтировать – прикручивается болтами на поверхность дверного полотна.

Накладные огнезащитные пороги можно ставить на уже смонтированные двери, поэтому зачастую это единственный вариант, когда противопожарное полотно уже установлено.

Встроенные / выпадающие пороги

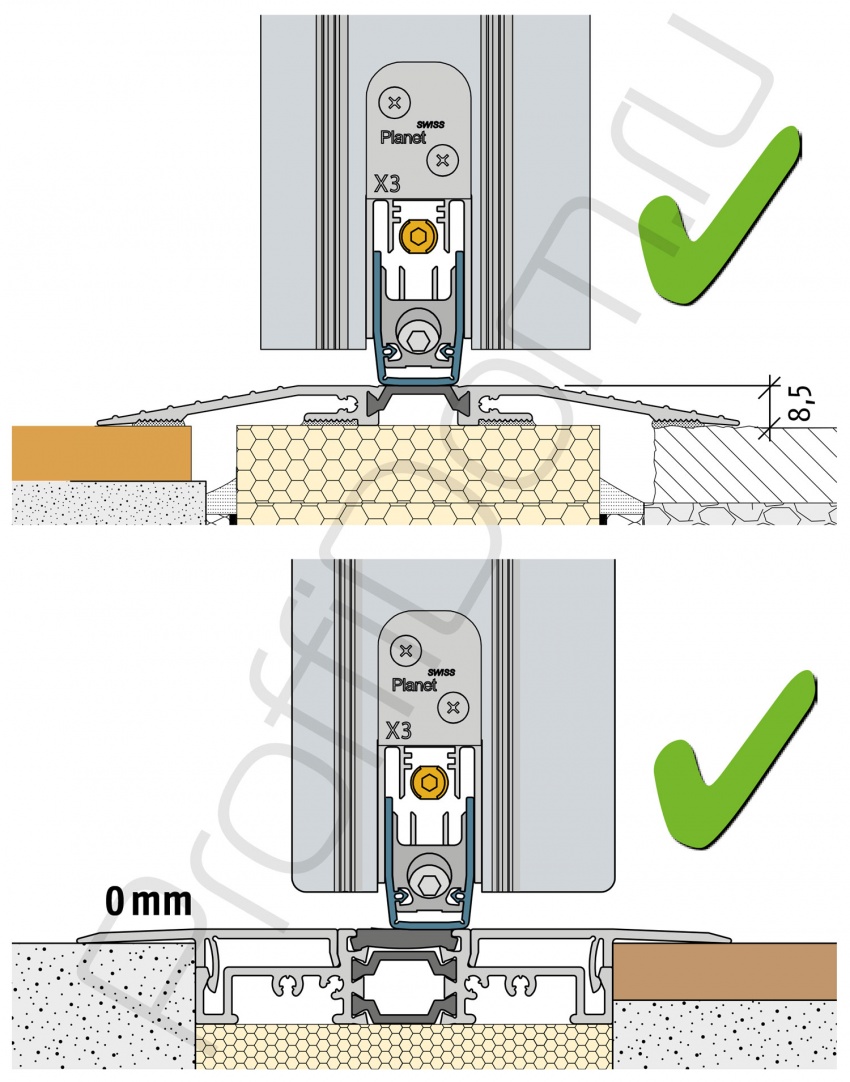

Конструкция с автоматической опускающейся преградой монтируется (врезается, встраивается) внутрь пола или нижнего торца дверного полотна.

Врезной механизм отличается от накладного прячущейся невидимой манжетой. Для установки на ранее установленную дверь надо снимать створку (демонтировать коробку), поэтому встроенная система почти всегда ставится в заводских условиях в составе основной конструкции. Выпадающий элемент настраивается на закрытие до 15 мм зазора.

Нормы установки огнезащитных порогов

Максимальная высота порога по пожарным нормам не определена четко правилами ПБ, параметр был ранее прописан в СНиП 31-06-2009, но он отменен. По СП 1.13130, ПП N 390 перепад высоты на эвакуационных путях возможен до 45 мм, выступы в дверях допускаются, но о параметрах не сказано ничего.

Принято применять данные требования к высоте порогов:

  1. стационарные:
    • минимум 1 см;
    • для маломобильных групп населения – до 1,4 см;
    • стандартно – не больше 35 мм (в п. 5.9 отмененного СНиП 31-06-2009 – 50 мм) с возможным увеличением при наличии техобоснования до 100 мм;
    • на складах горючих веществ – до 150 мм;
  2. выпадающие:
    • обычно не больше 14 – 15 мм.
