Огнестойкие стеклянные перегородки и двери: устройство, степень IE, правила монтажа

Противопожарные стеклянные перегородки и двери – это один из вариантов преград распространению огня, заполнения нормируемых проемов, границ пожарных зон.

Задачи огнезащищенных светопрозрачных дверей: локализация, обеспечение нераспространения пламени, продуктов горения. Противопожарные перегородки (ПП) имеют те же функции (кроме открытия/закрытия), а также ими создают пожарные секции.

Акты:

  1. ГОСТы по противопожарному стеклу, светопрозрачным заполнениям, перегородкам:
    • 33000, Р 53308, 32539 – испытания, понятия, общие нормы;
    • 30826 – многослойные материалы;
    • 30247.1-94 – самонесущие ПП;
    • Проект Техрегламента о безопасности стекла в зданиях N 455615-4 (не обязательный) – виды, места установки;
  2. ГОСТы по дверям:
    • Р 53307;
    • Р 53303;
    • Р 51072;
  3. основы, где устанавливаются, понятия, виды:
    • ФЗ 123;
    • СНиП 21-01-97;
    • СП 1.13130, 2.13130, 4.13130.

Где устанавливают двери и перегородки из стекла

Монтаж противопожарных заполнений обязательный в нормируемых по НПБ зданиях, преградах, то есть на производственных, промышленных, административных, общественных объектах.

Особенности мест установки аналогичные как для конструкций из других материалов, но учитывают, что стекло не всегда уместнее бетона, кирпича, металла. Светопрозрачные противопожарные перегородки и двери больше подходят для обеспечения небольшого временного периода для эвакуации персонала, ценностей. Важным свойством является инсоляция – проникновение света.

Места установки:

  1. 1 тип огнестойких перегородок:
    • в постройках от 28 м все площади отделяются от эвакуационных путей;
    • деление коридоров длиннее 60 м;
    • тамбур-шлюзы;
    • разделение зон различного назначения (склада от производства, детского пространства от взрослого);
    • в МКД, общежитиях, гостиницах для отделения встроенных общественных сегментов в подвальных, цокольных помещениях, на первых этажах от жилых зон;
    • в МКД I – III ст. огнестойкости при отделении блок-секций монтируются стены 2 тип или ПП 1 тип. Аналогично разграничивают коридоры вне квартир;
    • для незадымляемых лестничных площадок, ограждений в лифтовых шахтах;
    • технические, подвальные, чердачные этажи МКД делятся на пожарные сегменты до 500 м², секционные пространства – на блоки;
  2. 2 тип ПП менее стойкий, им чаще оснащаются:
    • кабинеты;
    • холлы;
    • банки;
    • магазины;
    • офисные пространства;
    • изолированные рабочие, переговорные места.

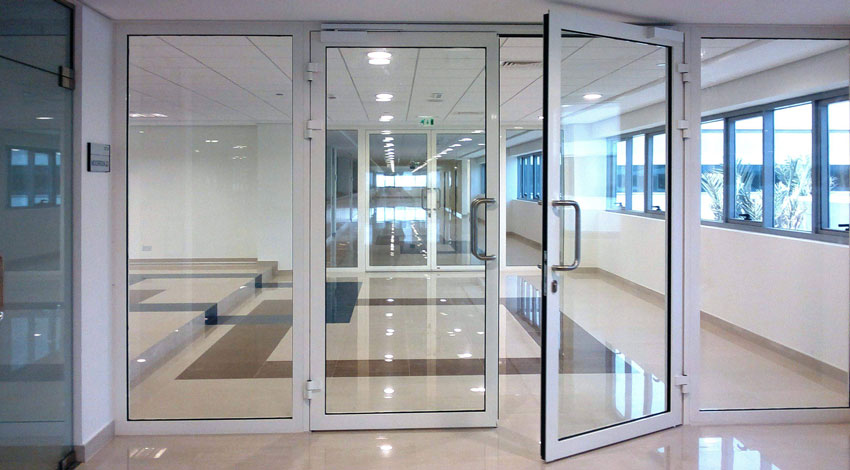

Светопрозрачные входные или внутренние противопожарные двери монтируются в нормируемых проемах, ограждениях, в том числе стеклянных, на эвакуационных путях. Двери особенно затребованы для музеев, рабочих пространств, образовательных и развлекательных объектов, гостиничных комплексов.

На промышленных объектах огнестойкие двери из стекла встречаются реже, но распространены в специфических технических помещениях (серверные, лаборатории), поскольку дают возможность обзора, и не уменьшают освещенность.

Нормы и требования ПБ к стеклянным дверям и перегородкам

Требования к светопрозрачным преградам:

  1. дымогазозащищенность – конструкция всегда герметичная, так как предназначена для локализации огня;
  2. наличие уплотнителей по контурам и периметру (желательно 2 ряда) дверной коробки (притвор, фрамуга, между створками);
  3. самозакрывание;
  4. фурнитура огнезащищенная, не из легкоплавких сплавов;
  5. замок с опускающейся шторкой;
  6. рекомендована система «Антипаника».

Стеклянная перегородка является противопожарной если создана из сертифицированных жаростойких элементов и с классом минимум EIW. Требования по всем параметрам огнестойкости к перегородкам и дверям аналогичные конструкциям из иных материалов (табл. 23, 24 ФЗ 123). Инженерные коммуникации не должны пересекать преграды без огнезащиты проходок, отверстий противопожарной пеной, герметиком, без огнестойких муфт.

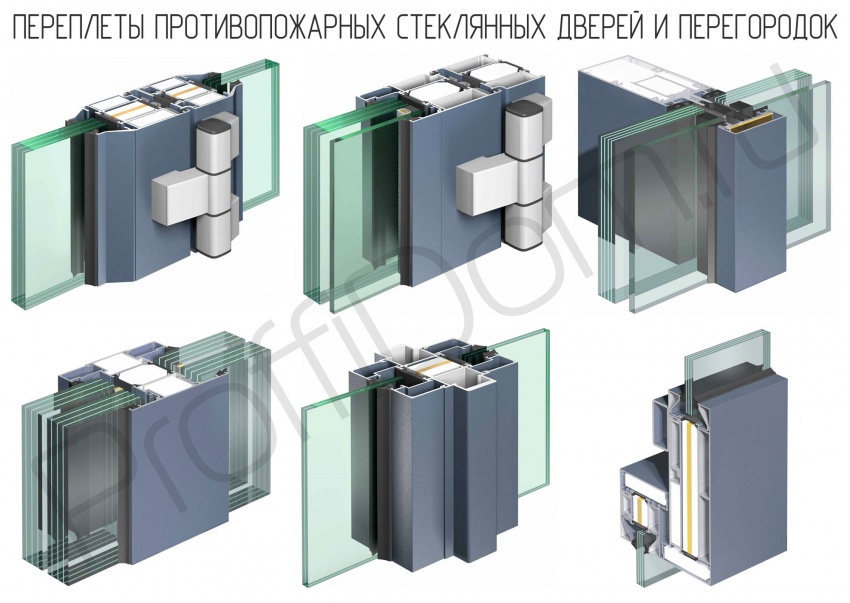

Светопрозрачные створки дверей и перегородки чаще монтируются в коробах из стали, алюминия, цельностеклянными или в виде сегментов в рамах.

Степень огнестойкости ограждений из стекла

Требования к противопожарным светопрозрачным преградам (с остеклением от 25%) отображены в табл. 23 ФЗ 123, где они разделены на 2 типа:

Тип перегородки

Предел огнестойкости EIW (мин.)

Тип в проемах/тамбур-шлюза

1

45

2/1

2

15

3/2

Для стеклянных противопожарных дверей параметры отображает табл. 24, 25 ФЗ 123:

Размер стекла более 25%

Свойства предела огнестойкости (всего есть 3 типа: 1 – 60, 2 – 30, 3 – 15 мин.)

Недымогазонепроницамеые

EIWS

Дымогазопроницаемые

EIW

Отдельно (табл. 25):

  • тамбур-шлюзы: 2 и 3 класс огнестойкости – 30 и 15 мин.;
  • шахты лифтов – EI 30, в зданиях до 28 м – E 30.

Временные значения могут быть большими: EI 60, EI 90 и дальше. Расшифровка аббревиатуры:

  • E – показатель целостности;
  • I – качества по изоляции от тепла;
  • W – стойкость к тепловому излучению;
  • S – непроницаемость для дыма/газов;
  • R – несущая способность. Не нормируется, но в маркировке может присутствовать.

Особенности остекления и типы стекла

Нюансы по противопожарному стеклу:

  1. «облегченное» (EW), простое армированное, также как «холодный» профиль, после принятия ФЗ 123 встречается редко (только для преград E30) или не используются вовсе, поскольку отвечает только требованиям по целостности;
  2. применяется стекло:
    • специальное термостойкое армированное стекло класса EIW и лучше;
    • монолитное закаленное, термоупрочненное (Na/Ca/боросиликат B₂O₃);
    • многослойное закаленное;
    • пакеты с огнезащитными лаками, герметиками;

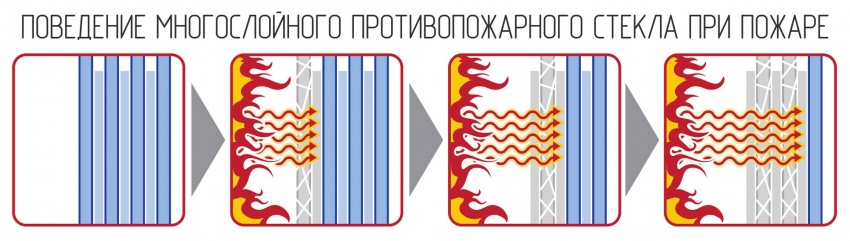

    • с камерами, наполненными специальным гелем, поглощающим тепло, спекающимся в огнеупорный теплоизоляционный слой, заполняющий трещины;
    • монолитная стеклокерамика (самый дорогой и прочный вид).

Используют только огнеупорное стекло с сертификатом пожаростойкости. Свойства могут обозначаться по отдельности, если они с разными временными значениями, например: E60/I45/W30. Различают изолирующие (REI, EI) и неизолирующие виды (все остальное). Классами называют буквенные обозначения пределов огнестойкости (EIW, EIWS и пр.).

Химический состав стёкол специального назначения

Вид стекла ?

SiO₂

B₂О₃

Al₂O₃

MgO

CaO

BaO

PbO

Na₂O

K₂O

Fe₂O₃

SO₃

Оконное

71,8

2

4,1

6,7

14,8

0,1

0,5

Жаростойкое

57,6

25

8

7,4

2

Термостойкое

80,5

12

2

0,5

4

1

Защитное

12

86

2

Радиационно-стойкое

48,2

4

0,65

0,15

29,5

1

7,5

Основные виды светопрозрачных дверей такие же, как и у обычных изделий, кроме подъемных, роллетных, секционных:

  1. распашные;
  2. маятниковые;
  3. раздвижные;
  4. откатные.

Требования к монтажу огнезащитных преград из стекла

В основе монтажа пожаростойких стеклянных дверей и перегородок лежат обычные способы, но с учетом необходимости достижения заданных свойств:

  1. в ограждающих конструкциях не должно быть пустот;
  2. зазоры заполняются вспучивающимися герметиками, пеной, минеральной НГ ватой, цементным раствором;
  3. периметр, контуры оклеиваются огнестойкими уплотнителями, термореагирующей лентой.
