Требования к металлическим противопожарным дверям: огнестойкость, устройство, монтаж

Однопольные и двупольные противопожарные металлические двери с глухим и остекленным полотном – вид огнестойкой преграды, заполнения проема. Пожаростойкие двери объединяют в себе обычные функции закрытия/открытия проходов и защиту от распространения огня, продуктов горения, локализацию пламени, дыма.

• Недостаток ДПМ: вес, который может стать причиной деформации, трудностей с пользованием.
• Достоинства: прочность, устойчивость, высокие пределы огнестойкости, улучшенная шумоизоляция, герметичность, долговечность, защита от взлома.

Работы по установке дверей в ОКПД 2 имеют обозначение 43.32.10.130, по КОСГУ номер подстатьи – 225.

НПБ не разграничивает, дерево или железо используется – минимумы по параметрам одинаковые (табл. 23 ФЗ 123). Методы огнезащиты отличаются не существенно (пропитки нет) и в целом схожие:

1. огнезащитные ЛКМ;
2. термореактивные вспучивающиеся и обычные:
   • герметики;
   • наполнители, прокладки (базальтовая, минеральная вата);
3. конструктивные способы – НГ облицовка;
4. огнеупорное остекление.

Нормативные акты по ДПМ:

1. ФЗ 123 – огнестойкость (табл. 24, 25), размещение;
2. ГОСТы:
   • Р 57327 – основные нормы;
   • испытания: Р 53307 (по огнезащите), Р 53303 (по дымогазозащищенности);
3. СНиП 21-01-97, СП 2.13130 и 4.13130 – где обязательные к установке;
4. СП 1.13130, Противопожарный режим (пост. 390) – пути эвакуации.

Требования к металлическим дверям по пожарной безопасности

Противопожарные дверные блоки должны отвечать параметрам:

1. предел огнестойкости – не ниже ограждающей конструкции;
2. непроницаемость для продуктов горения (стандартно должна присутствовать);
3. самозакрывание (до 5 с при открытии на 90°);
4. на эвакуационных путях размеры чистого проема не меньше:
   • 1,9 х 0,8 м.;
   • технические этажи – 1,8 х 0,8;
   • помещения с персоналом от 15 чел. – 1,9 х 1,2.

Огнестойкость металлических дверей

В табл. 24, 25 ФЗ 123 и в табл. 2 СНиП 21-01-97 есть минимумы пределов огнестойкости противопожарных преград: 3 типа по времени, варианты свойств.

1. Верхняя граница для деревянных изделий обычно EI 60, максимально – EI 90.
2. Металлические двери тяжелее, но охватывают весь диапазон от минимального до EI 120, EI 160 и выше, так как изначально полностью НГ.

Вариант ДПМ	Совокупность качеств (для всех время 15, 30, 60 мин., кроме лифтовых ограждений и тамбур-шлюзов)	E – целостность; I – изолирующие свойства; W – стойкость к тепловому потоку; S – защита от холодных/горячих газов, дыма (например, EIS 60).
Без дымогазозащиты со стеклом до 25%/от 25%	EI /EIW
То же, только дымозащищенные	EIS /EIWS
Шахты лифтов	EI 30 в постройках до 28 м – E 30
В тамбур-шлюзах	15 и 30 мин.

Разные свойства в маркировке могут обозначаться по отдельности, пример: E 60/I 130/S 15.

Назначение и применение ДПМ

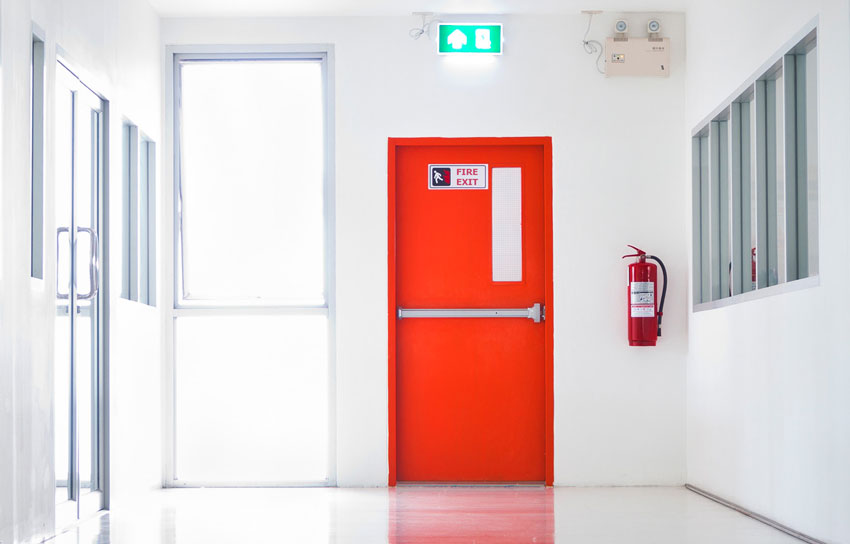

Металлические противопожарные входные и другие двери обязательные для нормируемых проемов, то есть на общественных, промышленных, производственных объектах. В технических зданиях ДПМ применяются чаще, чем деревянные, которые распространены для жилых зданий из-за легкого веса.

Характерные места применения:

1. в нормируемых ограждениях;
2. помещения:
   • технологические, технические (склады, кухни, цеха);
   • с электрооборудованием (серверные, подстанции);
3. гостиницы;
4. промышленность, производства, склады:
   • химические;
   • взрывоопасные;
   • с ГСМ и прочими ЛВЖ, ГЖ, газами;
5. там, где НПБ прямо предписано использовать по СП 2.13130 и 4.13130, СН 512:
   • эвакуационные проходы;
   • на лестничных клетках, включая строения сферы дошкольного образования от 3 этажей;
   • электростанции, серверные;
   • в холлах и шахтах лифтов;
   • на чердаках;
   • в местах переходов зданий административного, общественного назначения, пожарных отсеков под углом;
   • между зданиями кат. А, Б, а также помещениями с разным нормированием;
   • в холлах и тамбурах построек от 50 м высоту с квартирной площадью от 500 м².

Чем отличаются ДПМ от простых металлических дверей

ДПМ отличаются обязательным соответствием НПБ:

• производитель с сертификатом, обновляемым каждые 3 года;
• все детали включительно с резиной – огнестойкие, нетоксичные;
• детали прилегают плотно;
• ДПМ могут быть утепленные;
• нужный предел огнестойкости;
• наличие доводчиков, а если механизм используется открытым, устройства автоматического закрывания;
• на взрывоопасных объектах – искронедающие;
• оснащение «Антипаника».

Порядок маркировки: наименование / конструктивное исполнение (створки) / высота и ширина / направление открывания / огнестойкость / ТУ. Обозначения:

1. ДСН, ДСВ – стальные наружные, для помещений внутри здания;
2. ДПС – стальная, глухая; ДПСО – стальная с остеклением;
3. отдельные буквы и цифры:
   • П – с порогом;
   • К – замкнутый тип;
   • Л или П – одностворчатые, право-, левосторонние;
   • Д – двустворчатые;
   • Н – наружу;
   • Вн – внутрь;
   • 01, 02 – количество створок;
   • М от 1 до 3 – значения прочности.

Виды дверей ДПМ

Варианты металлических противопожарных дверей:

1. распашные, маятниковые;
2. с одной/двумя равными или разными по размеру створками;
3. сплошные, остекленные;
4. с незамкнутой и замкнутой коробкой (с порогом);
5. откатные, складывающиеся, подъемные.

Однопольные / двупольные

Типы противопожарных дверей по количеству створок:

1. однопольные;
2. двупольные:
   • равно- и разнопольные;
   • активная правая/левая.

ДПМ чаще распашные, крайне редко – откатные или раздвижные, подъемные. Остекление может отсутствовать или присутствовать на одном или на двух дверных полотнах. Створки имеют блокираторы, в примыкающих местах – резиновые накладки.

Глухие / остекленные

Противопожарная металлическая дверь бывает (по табл. 24 ФЗ 123):

1. глухая;
2. дымогазонепроницаемая;
3. с остеклением:
   • до 25%;
   • от 25%.

Для ДПМ применяют не армированное стекло и строительный триплекс, а специальные противопожарные стеклопакеты с камерами, заполненными огнестойким гелем, или цельный закаленный материал. Окна в пожаростойких дверях не открываются.

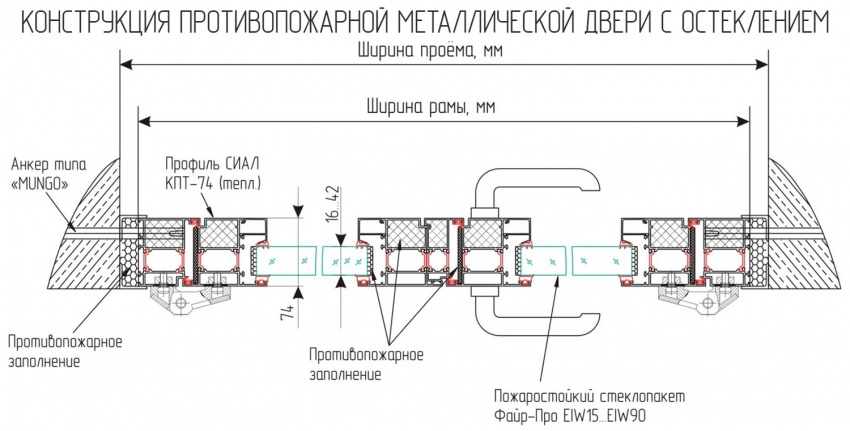

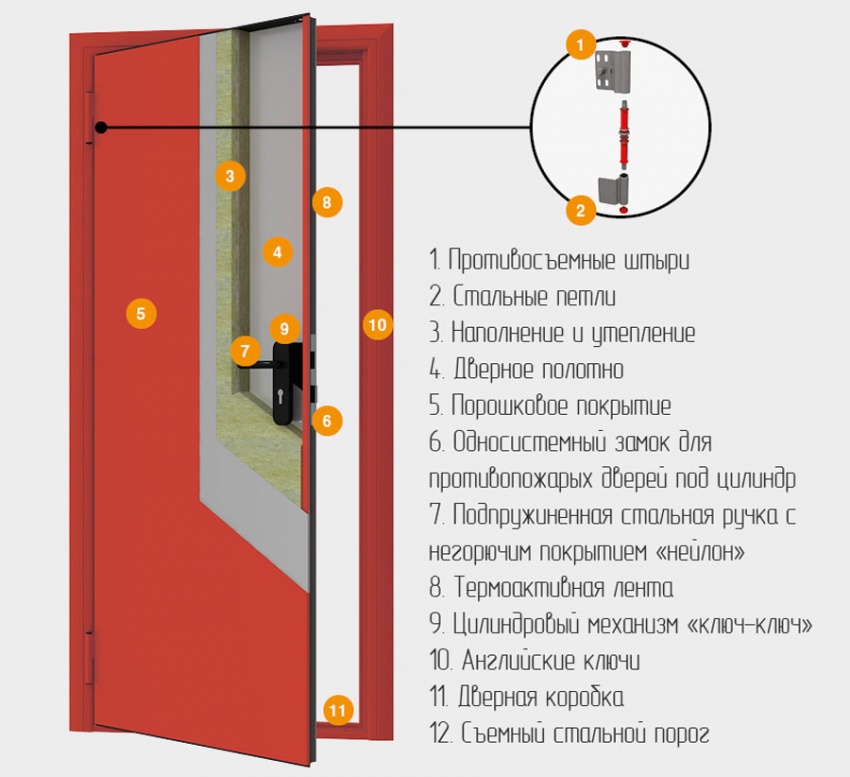

Конструкция противопожарной двери из металла

Элементы ДПМ (огнестойкие):

1. коробка;
2. наличники;
3. доборная планка;
4. порог, притвор, фрамуга (не всегда);
5. створки;
6. фурнитура;
7. обязательные детали:
   • доводчики;
   • элементы для герметичности;
8. рекомендована система «Антипаника» (пушбар, ручка-штанга).

Дверная коробка

Дверная коробка – это рама, на которую крепятся створки. Виды:

1. П-образные (незамкнутые), то есть без порога или с таковым приставной, выдвижной, накладной конструкции;
2. замкнутые;
3. с притвором или без;
4. охватывающие с наличниками (телескопические) – закрывает торцы стен;
5. внутренние (торцевые) – вставляются в проем, без наличников или они крепятся нахлёстом. В ДПМ встречаются редко;
6. угловые – с наличником снаружи (там, где петли).

Дымогазозащищеные дверные конструкции должны быть замкнутыми с порогом и притвором.

Материалы используются усиленные, примеры:

1. многоконтурный профиль;
2. противовзломные штыри;
3. по контуру – обязательная огнестойкая или термореактивная лента в один/два ряда (обычно ширина 10 мм, толщина – 2 мм).

Для коробки используют цельногнутый холоднокатанный лист металла от 1,2 мм и квадратные, прямоугольные профили.

Дверное полотно

Полотно ДПМ – это металлические листы, между которыми минераловатная прокладка или вспучивающийся термореагирующий герметик. Стандартная толщина металла от 0,8 (п. 5.13 ГОСТ Р 57327) до 1,5 – 2 мм; створки суммарно: 50 – 100 мм.

Примеры материалов:

1. двойной фальц или гнутый профиль на контактной сварке;
2. между листами: 2 слоя каменной ваты, другого НГ наполнителя (40 – 50 мм). Применяется также термореактивный герметик или блоки пены.

Материал листов – чаще алюминий, сталь (не ниже марки 08пс), железо. Внутри – терморазрывы. Для дверей применяется огнестойкая краска обычно по шкале RAL, реже используют облицовку шпоном, пленкой ПВХ.

Петли, замки, ручки

Элементы огнестойкой дверной фурнитуры (не из легкоплавких сплавов):

1. замок чаще врезной, цилиндровый, сувальдный, не ниже кл. II или U2;
2. петли для значительного веса от 70 – 100 кг: на подшипниках, усиленные накладные, кованные, скрытой установки;
3. ручка – обычная, а также пушбар, штанга.

Правила монтажа пожаростойких металлических дверей

В основе монтажа – ГОСТ Р 57327 и 31173:

1. коробка с основательным креплением: штыри, ригели, анкеры;
2. огнеупорные заглушки;
3. рекомендовано клеить уплотнитель в 2 ряда, огнезащита должна быть везде по периметру, контурам;
4. огнестойкая вата, пена, раствор должны быть во всех пустотах, зазорах;
5. обязательно устанавливают доводчики;
6. окраска или облицовка не огнестойкими покрытиями запрещена.

Скачать: Инструкция по монтажу противопожарной двери.pdf

Для установки противопожарных металлических дверей не обязательно иметь разрешение, но работа оценивается инспектором ГПН и поэтому рекомендовано наличие лицензии.
