Пожарные щиты закрытого и открытого типа – прикрепляемые или приставляемые стенды для компактного расположения первичных средств пожаротушения, включающих:
- немеханизированный, шанцевый пожарный инструмент, ручной инвентарь (багры, лопаты);
- другие устройства для тушения возгораний (кошмы, экраны);
- в некоторых комплектациях ставят ящик для песка, емкости с водой.
ЩП не комплектуются касками, рукавицами, индивидуальной защитой, брандспойтами (стволами к рукавам ДУ), механизированными приборами (с приводом от двигателей, гидро- и пневмоустройств), кроме ручного насоса. Но также не запрещено использовать указанные предметы.
Акты:
- ГОСТ:
- 12.4.009-83 (п.п. 2.5,2. 5.5 – 2.5.7) – размещение, обслуживание, параметры инвентаря;
- Р 12.4.026 (п. 5.1.2) – окраска, оформление;
- ППР (п. 481, Прил. 5,6) – количество, комплектация.

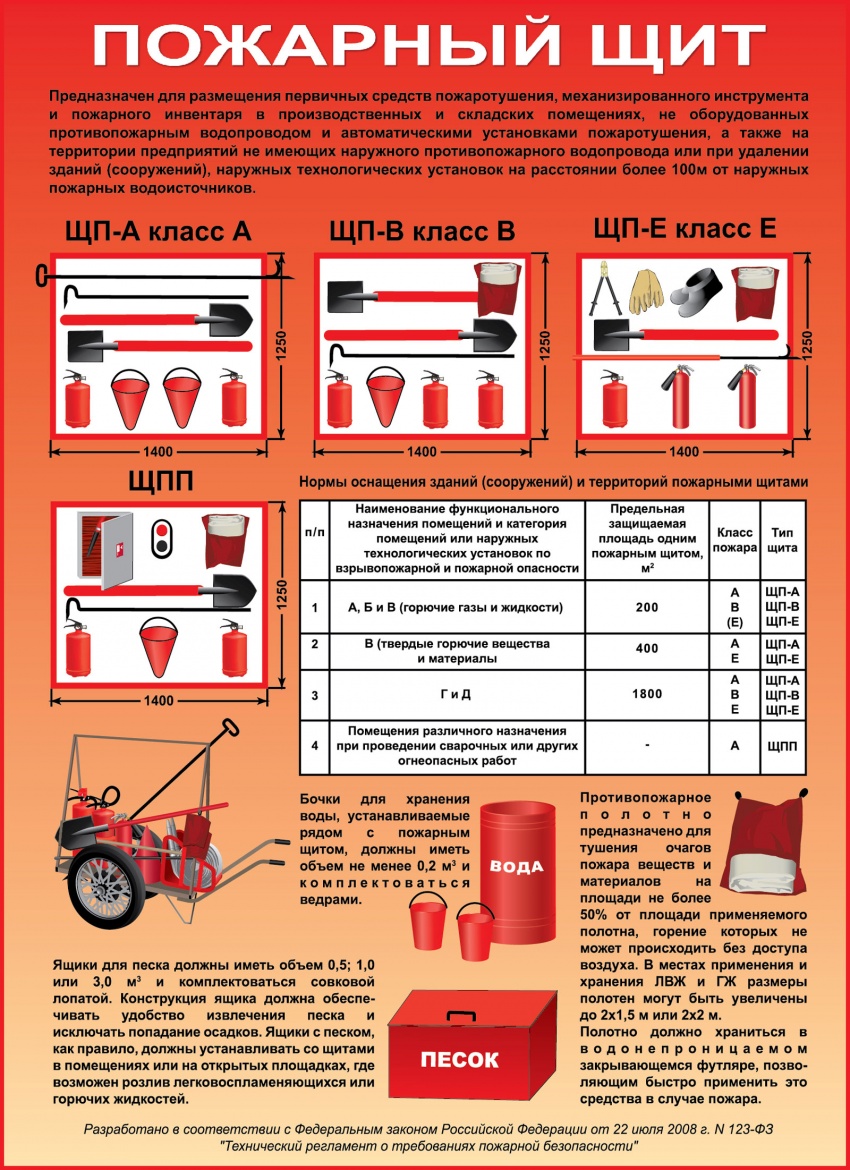

Типы щитов ЩП
Пункт 481 ППР предписывает пожарные стенды для предприятий, организаций:
- без внутренних, наружных п/п водоводов;
- без АУПТ;
- если расстояние от наружных техустановок до точек забора (гидрантов) ОТВ от 100 м.
Стенды с инвентарем для пожаротушения обязательные для помещений/территорий производства и складов, категорируемых по взрывоопасности. Инспекторы требуют размещение ЩП для государственных, общественных, публичных зданий. Остальные объекты – частные постройки, дома, жилье – не классифицируются, поэтому нормы только рекомендованные. Но если, например, склад в частном доме без источников ОТВ, то он должен комплектоваться ЩП.
Модели ЩП:
|
Вариант |
Описание |
|
По конструкции |
Щит закрытого типа – короб с открывающейся фронтальной частью:
Щит открытого типа:
Передвижные:
|
|
По способу монтажа |
|
Стандартно ЩП – это прикрепляемая к стене решетка для первичных средств пожаротушения, кусок фанеры (1,5 х 1,5 м) с рамкой (3 – 10 см) с держателями для инвентаря. Поставляется с инструментами или без. Предметы заменяемые.
Классификация щитов обусловлена разновидностями возгораний, зданий. Последняя буква в маркировке означает тип пожара, СХ – для сельхозпредприятий, П – передвижной.
Пожарные стенды для пожаров:
- ЩП-A – твердые и обычные материалы (древесина, текстиль);
- ЩП-B – жидкие, плавящиеся;
- ЩП-E – электроустановки.
Количество (1 шт. на м²):
|
Кат. зданий |
Кл. огня, изделия с буквой в маркировке |
Один на м² |
|
А, Б, В |
A, B, E |
200 |
|
В |
A, E |
400 |
|
Г, Д |
A, B, E |
1800 |
|
С/х организации |
Все кл. (ЩП-СХ) |
1000 |
|
При огневых манипуляциях (сварка) в любых помещениях |
Передвижной (ЩП-П) для всех кл. |
Независимо от площади |
Требования к щиту ЩП
Щит должен обеспечивать свободное размещение инвентаря, отсутствие затруднений при снятии и пользовании им.
Комплектация щита по ГОСТ указана в Прил. 6 ППР. Стандартные размеры:
- лом: до 110 см, от 4,5 кг;
- багор: до 2 м, от 5 кг;
- лопаты (штык, совок) с черенком от 110 – 130 см;
- ведра-конусы – от 0,008 м³;
- кошма в тканевой, полимерной упаковке;
- на щите должен быть пожарный инвентарь и другого вида с параметрами, указанными в Прил. 6 ППР, ГОСТ 12.4.009-83.
Варианты B, Е для зданий, где возможны разливы ЛВЖ, ГЖ имеют пожарный ящик с песком (от 0,5 м³). А, СХ, П – емкости под ОТВ.
Объем бочки для хранения воды рядом с пожарным щитом:
- 200 л для A, СХ;
- 20 л для П.
Ведра-конусы используются по причинам (почему ведро конусное):
- легче набирать воду/песок, меткость и дальность выброса лучшая;
- острым концом можно разбивать лед;
- меньше отбиваются от ноги;
- минимизируется риск кражи.
Размеры щита по ГОСТ
Параметры:
- нет установленных размеров. Основное правило при определении параметров – удобство и оперативность доставания средств пожаротушения. Варианты:
- обычно длина/ширина – до 1,5 м;
- пример ЩП со сплошным полотном: ширина доски рамки – 10 см, ширина всей конструкции – 1400 мм, высота – 1250 мм.
Деревянный стенд можно соорудить самому, использовать допускается любые материалы. Если размещены огнетушители и место открытое, то ЩП должен иметь защиту для огнетушителей от влияния окружающей среды (закрытый, отделение в виде тумбочки).

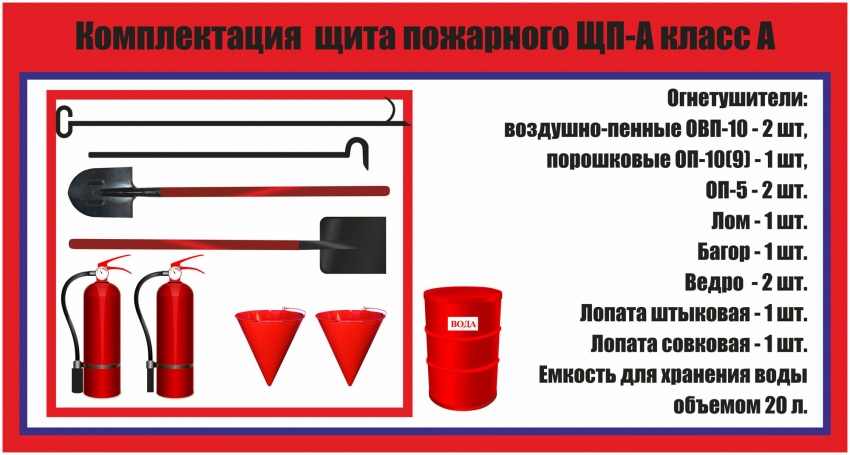

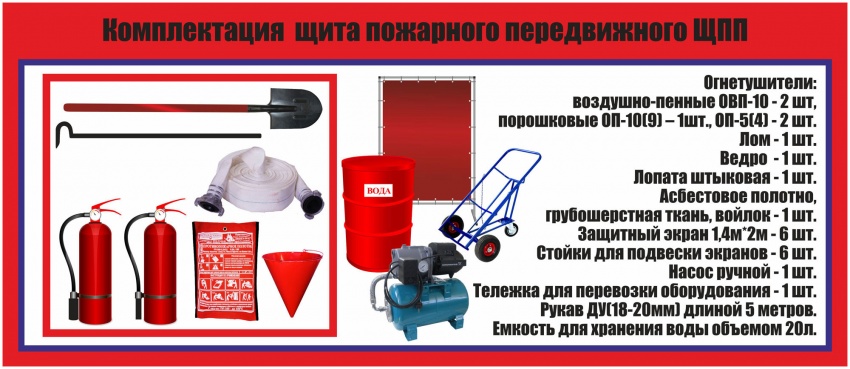

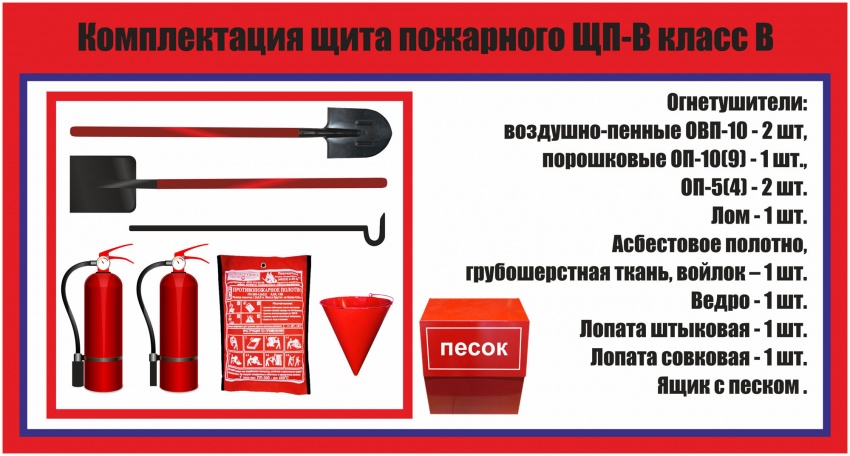

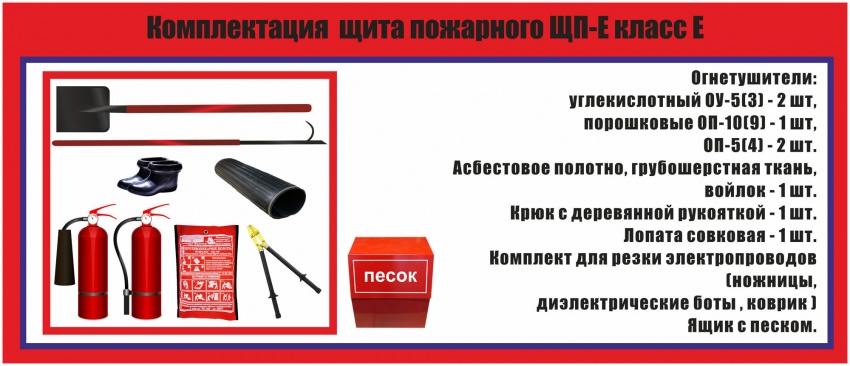

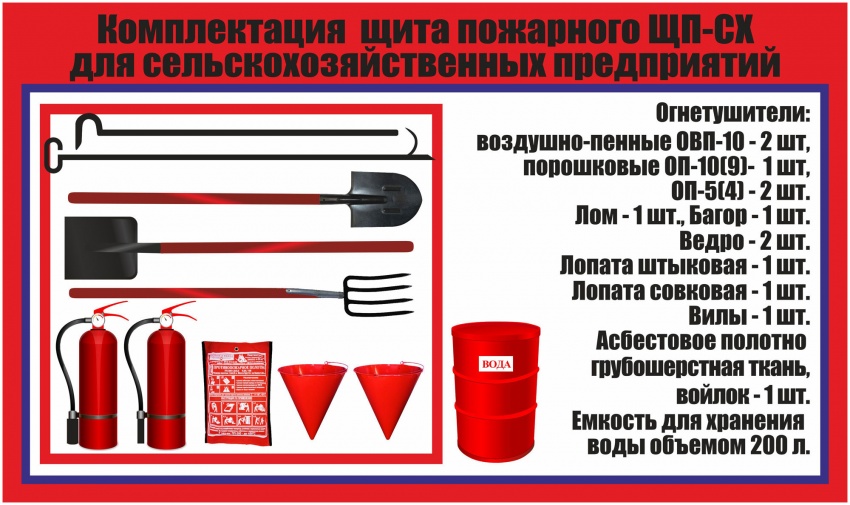

Что должно быть на щите: комплектация
Комплектуется стенд по таблице из Прил. 6 ППР. Там нет топора, но его не запрещено использовать. Это же касается огнетушителей: пункт об их наличии исключен из табл. 6 ППР (пост. № 947 от 20.09.2017), но инспекторы рекомендуют их по старым правилам (огнетушители все равно должны быть на предприятиях).
|
Наименование |
Нормы комплектации в зависимости от типа пожарного щита и класса пожара |
|||||
|
ЩП-А класс А |
ЩП-В класс В |
ЩП-Е класс Е |
ЩП-СХ — |
ЩПП — |
||
|
1. |
Утратил силу. |
|||||
|
2. |
Лом |
1 |
1 |
— |
1 |
1 |
|
3. |
Багор |
1 |
— |
— |
1 |
— |
|
4. |
Крюк с деревянной рукояткой |
— |
— |
1 |
— |
— |
|
5. |
Ведро |
2 |
1 |
— |
2 |
1 |
|
6. |
Комплект для резки электропроводов: ножницы, диэлектрические боты и коврик |
— |
— |
1 |
— |
— |
|
7. |
Покрывало для изоляции очага возгорания |
— |
1 |
1 |
1 |
1 |
|
8. |
Лопата штыковая |
1 |
1 |
— |
1 |
1 |
|
9. |
Лопата совковая |
1 |
1 |
1 |
1 |
— |
|
10. |
Вилы |
— |
— |
— |
1 |
— |
|
11. |
Тележка для перевозки оборудования |
— |
— |
— |
— |
1 |
|
12. |
Емкость для хранения воды объемом: |
|
|
|
|
|
|
|
0,2 куб. метра |
1 |
— |
— |
1 |
— |
|
|
0,02 куб. метра |
— |
— |
— |
— |
1 |
|
13. |
Ящик с песком 0,5 куб. метра |
— |
1 |
1 |
— |
— |
|
14. |
Насос ручной |
— |
— |
— |
— |
1 |
|
15. |
Рукав Ду 18-20 длиной 5 метров |
— |
— |
— |
— |
1 |
|
16. |
Защитный экран |
— |
— |
— |
— |
6 |
|
17. |
Стойки для подвески экранов |
— |
— |
— |
— |
6 |
Знак щит ЩП
Красные:
- изделие полностью;
- окантовка (3 – 10 см), если полотно или стена светлые (п. 2.7 ГОСТ 12.4.026-2015).
На конструкции указывают телефон пожарного поста, номер щита, если их несколько на объекте.
Внешнее оформление пожарных щитов не должно включать цвет иной, кроме белого и красного. Присутствие последнего обязательное в достаточном количестве для заметности.
Красные обязательно (по п. 5.1.2 ГОСТ 12.4.026-2015):
- деревянные рукоятки ручного инвентаря (багры, крюки могут быть черными):
- лопат;
- топоров;
- ведра;
- ящики;
- бочки.
Обозначение щита на схемах используется знак «пожарный инвентарь» – на красном фоне белые:
- полукруг (знак F06);
- ведро с багром и топором (реже).
На указателях в помещении и на самой конструкции применяют варианты обозначения (рамки и буквы красным или белым в зависимости на каком они фоне):
- аббревиатура «ЩП»;
- если стенд закрытый, то на дверце пишут буквами «открыть при пожаре»;
- отдельная табличка «пожарный щит» или эти слова в рамке.
Опись щита ЩП: образец
Опись (перечень на инвентарь) составляется:
- на бумаге в виде таблицы (номер позиции, наименование инвентаря, сколько шт.). Документ заверяется печатью организации, подписью руководства, ответственного за ПБ лица;
- выполняется на жестком табло (металлический, пластиковый лист). Вывешивается непосредственно около стенда на видном месте или на нем. Есть специальные таблички с заменяемыми клетками, в которые вставляют цифры в зависимости от количества инструмента.
Скачать: Образец описи пожарного щита.doc
По описи проверяют укомплектованность. В первую очередь инспектор запрашивает документ и проводит сверку.
Правила размещения ЩП
Нормы по размещению (в общем виде в п. 2.5.5 ГОСТ 12.4.009-83) и содержанию:
- дверцы закрыты и опломбированы;
- на предприятии инвентаризируется;
- инструмент:
- не прикручивают, не прибивают гвоздями;
- периодически осматривается, окрашивается, очищается, затачивается, проверяется;
- место:
- заметное;
- доступ беспрепятственный, удобный, оперативный, проходы не захламленные;
- эвакуация не затрудняется коробом;
- съем инвентаря удобный и быстрый.
Нет норм расстояний, но если есть огнетушитель, то требуется 1,5 м от пола к верху устройства, а также не меньше 1 м от нагревательных приборов или по потребности для соблюдения условий хранения устройств.
Ответственный за ЩП проводит осмотр 1 раз на квартал, результаты проверки заносятся в журнал первичных средств пожаротушения.
