Требования к противопожарным воротам: огнестойкость, конструкция, монтаж

Противопожарные ворота – это разновидность преград на путях распространения пожара, нормируемые по НПБ. Без запирающих элементов в здании не обойтись, при этом в пожароопасных или требующих выполнения НПБ помещениях возникает необходимость в огнезащите проемов.

Огнестойкие металлические ворота одновременно выполняют обычные функции и специальные задачи:

  • защита от огня, дыма, продуктов горения:
    • локализация, остановка, отсечка;
    • прекращение распространения возгорания.

Акты по теме:

  1. ФЗ 123 – основы, понятия, пределы огнестойкости (табл. 24 и пр.);
  2. ГОСТ на противопожарные ворота: Р 53307, Р 53303;
  3. СНиП 21-01-97 – места, горючесть, классы, пределы.

Противопожарные ворота – готовые собранные металлические конструкции из подвижных и неподвижных деталей, заполняющие проемы в п/п преградах, препятствующие распространению возгораний на примыкающие площади на протяжении установленного времени.

Требования к пожарным воротам

Противопожарные ворота отличаются от обычных степенью огнестойкости и выполнением требований по ПБ (доводчики, люк для рукава, автоматика). Нормирование осуществляется по таким параметрам:

  1. предел огнестойкости;
  2. один из 3 типов противопожарных преград;
  3. горючесть.

Как должны открываться ворота по пожарной безопасности: внутрь или наружу

Нормируется направление открытия по СНиП 21-01-07 (п. 6.17), СП 1.13130. Ворота должны открываться в сторону:

  1. эвакуационных выходов (стандартно наружу);
  2. других дверей на пути экстренного покидания сооружения.

Открытие может осуществляться внутрь и наружу, но если ворота установлены на эвакуационных путях – только в сторону эвакуации. Направление наружу практичнее – створки не занимают полезную площадь. Внутри зданий (больницы, общественные здания), если есть выбор, принято делать направление в сторону длинных коридоров.

Есть случаи распахивания внутрь (иногда возможность указывается в НПБ – п.9.5.5 СП 1.13130), например, если мало места снаружи, но учитывают, что машину придется загонять как минимум на длину створок.

Предел огнестойкости ворот

Пределом огнестойкости называют период противостояния огню без утраты качеств. В ст. 35 ФЗ 123 есть классификация по этому признаку. Аббревиатура значения:

  1. R – несущая способность;
  2. E – целостность;
  3. I – теплоизоляция;
  4. W – критическая плотность тепловых потоков на определенном расстоянии;
  5. S – непроницаемость для продуктов горения, дыма;
  6. цифры – минуты, на протяжении которых выдерживается прямой огонь.

По ст. 37 ФЗ 123 соблюдается предел огнестойкости для одной из 3 видов противопожарных преград по табл. 24:

  1. EI 60 (первый);
  2. EI 30 (второй);
  3. EI 15 (третий).

Эта же информация дублируется в табл. 2 СНиП 21-01-97. Производители делают и стойкость значительнее: EI 90, 120, 150, 240.

REI – для элементов с несущей способностью, поэтому в данном случае буквы «R» нет, но присутствуют дополнительные параметры – W, S. Если учесть остекление (более характерно для пожарных дверей) с дымозащитой (табл. 24 ФЗ 123), то градация такая:

  1. сплошные: EI 15 – EI 60;
  2. остекленные от 25%: EIW 15 – 60;
  3. дымогазозащищенные с остеклением до 25%: EIS 15 – 60, более 25%: EIWS 15 – 60.

Места для установки

Монтаж противопожарных ворот осуществляют, где есть потребность, а противопожарная необходимость обуславливается качествами ограждающей конструкции, преграды, в которой оборудуется элемент: заполнение должно иметь параметры по НПБ не ниже.

Характерные места:

  1. строительные/технологические проемы промышленных, торговых, общественных, производственных объектов;
  2. на химических, взрывоопасных производствах;
  3. разгрузочные терминалы;
  4. склады, хранилища, особенно взрывопожароопасные;
  5. паркинги, автостоянки.

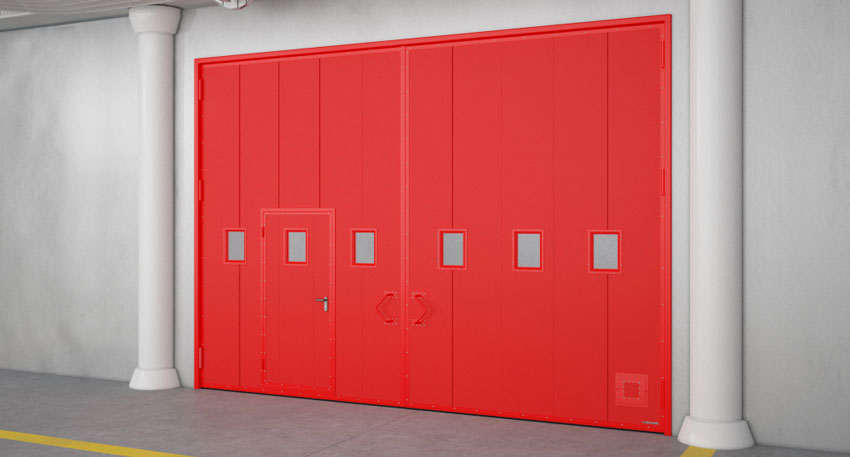

Устройство пожарных ворот

Примерная конструкция со сплошными створками:

  1. коробка, рама (стальная);
  2. без порога, притвора или с ними;
  3. полотно: 2 листа стали по 2 мм, дополнительный огнеупорный слой, внутри – минеральная негорючая (каменная, базальтовая) вата;
  4. уплотнители от дыма (резиновые);
  5. термореактивная лента по контуру;
  6. петли, направляющие;
  7. доводчики газовые, механические, комбинированные, устройство для автоматического закрывания (обязательно);
  8. элементы для скольжения (у откатных), сервоприводы;
  9. механизм с противовесом;
  10. огнеупорные замок, ручка;
  11. элементы крепления;
  12. покраска огнезащитными ЛКМ.

Дополнительные детали:

  1. автоматика;
  2. козырек над воротами;
  3. калитка;
  4. система «антипаника»;
  5. остекление (противопожарные материалы);
  6. фрамуга, лазейка, люк под пожарный рукав (обязательно с доводчиком);
  7. магнитные фиксаторы, оснащение для оповещения, управления, сигнализации.

Виды пожарных ворот

Варианты полотен и оснащения обусловлены факторами:

  1. способ открывания и эксплуатации;
  2. материал;
  3. наличие автоматики.

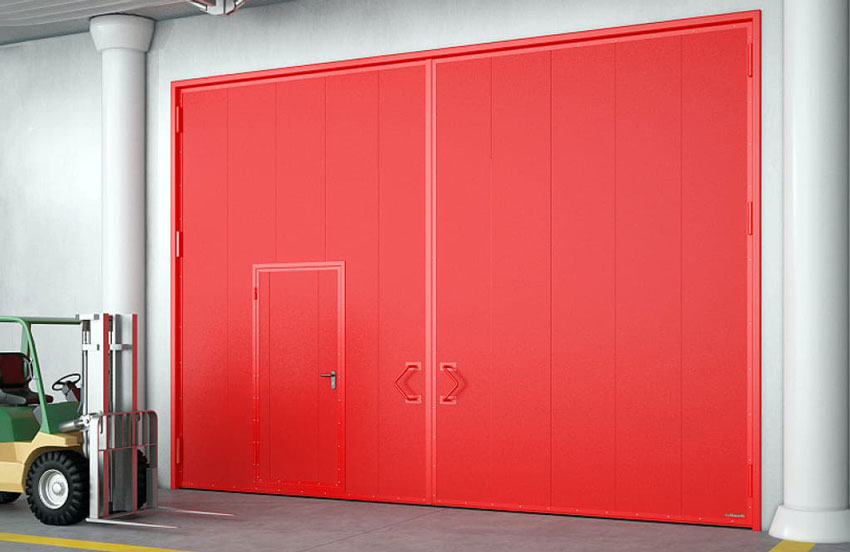

Распашного типа

Традиционно испольльзуемый вариант – распашные ворота с калиткой:

  1. одна/две створки на стальных шарнирах;
  2. рама из металла;
  3. доводчики.

Недостатки:

  1. большой вес;
  2. длительное время открывания;
  3. створки занимают полезную площадь при открытии.

Плюсы:

  1. недорогие;
  2. простота в ремонте, обслуживании;
  3. простой монтаж ворот, эксплуатация.

Распашные преграды считаются устаревшим решением, но есть неоспоримые достоинства: минимальная стоимость, практичность и неприхотливость. Ворота распашного типа популярны в жестком климате, где сложные механизмы быстро выходят из строя, и где не используют электропроводку.

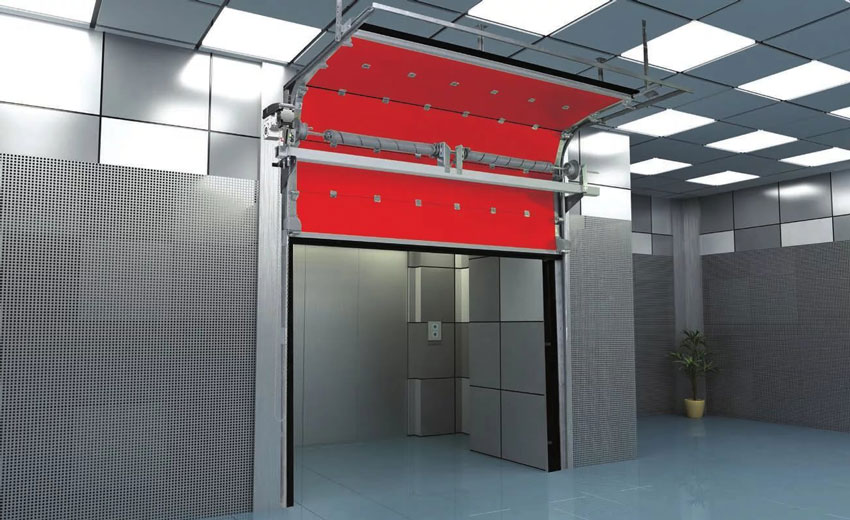

Секционного / подъемного типа

Подъемные секционные противопожарные ворота состоят из сегментов (сэндвич-панелей), при поднятии изгибающихся и входящих в горизонтальные металлические полосы с пазами под потолком. Секции сдвигаются по направляющим в раму равной их длине (не наматываются на барабан). Подвижность сегментов определяется углом изгиба для входа в пазы.

Подъемно-секционные ворота стандартно комплектуются автоматикой с дистанционным управлением. Конструкция удобная, но сложная в установке, настройке, обслуживании. На рынке присутствуют секционные образцы с калиткой.

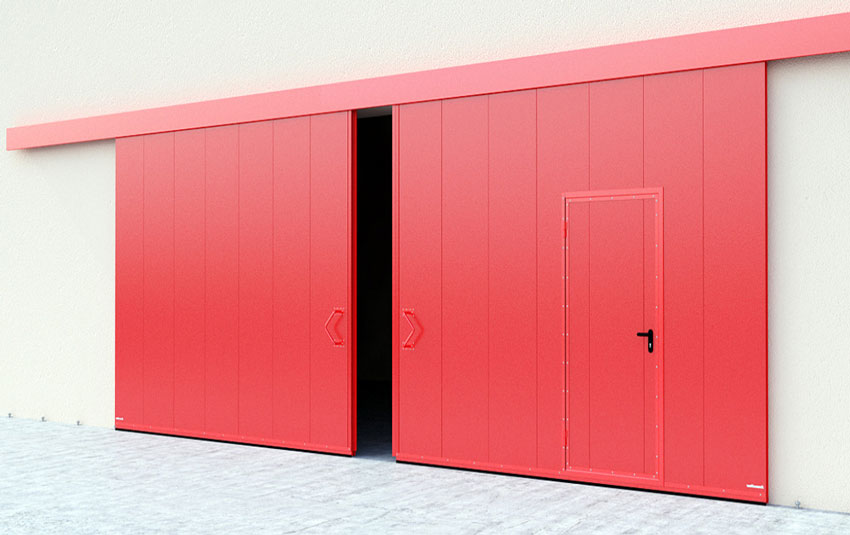

Откатного / раздвижного типа

Одно или двух створчатые откатные огнестойкие ворота часто применяют на больших складах. Полотно движется по верхней и нижней направляющей (раме). Раздвижная конструкция – удачная замена распашным преградам.

Откатные ворота с калиткой и без имеют преимущества:

  1. быстро открываются;
  2. требуют меньше усилий (есть инерционность);
  3. простое устройство;
  4. несложное ТО, неприхотливость;
  5. легкая взаимозаменяемость деталей.

Минус раздвижных ворот – необходимость в дополнительной длине стены (слева/справа) в сторону отката, а это не всегда возможно на сложных объектах. Проблему отчасти решают телескопические воротные системы, когда створки (1, 2 или больше) сдвигаются навстречу (к центру), в две стороны, параллельно расположению друг друга.

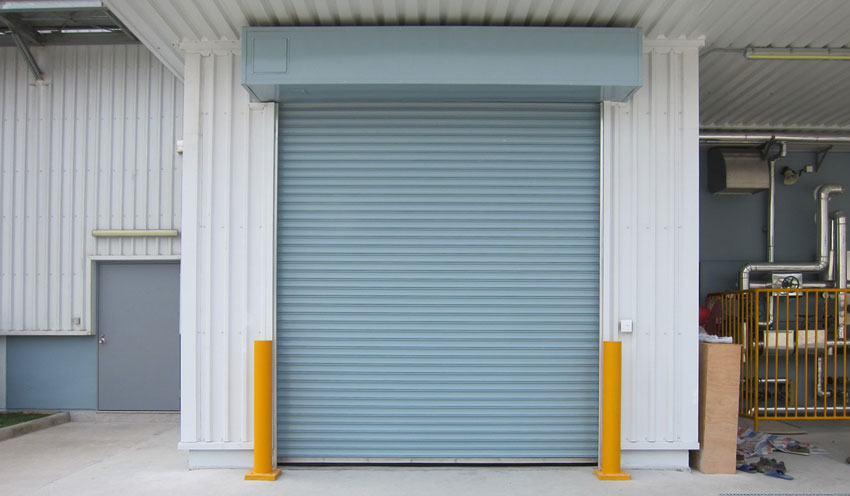

Рулонного типа

Рулонные ворота (роллетные) напоминают секционные, но имеют более мелкие сегменты, а чаще неширокие планки или цельный материал, наматываются на барабан или несущий вал над проемом.

Фактически, рулонная преграда, это модификация противопожарных штор. Из-за особенностей устройства рулонные ворота с калиткой в самом полотне не выпускаются.

По типу открывания

Открывание ворот должно обеспечивать выполнение норм пожарной безопасности. Нужно учитывать, что при пожаре не всегда можно подойти к оборудованию.

Автоматические

Автоматикой можно снабдить любые типы преград. Статья 88 ФЗ 123 предписывает нормируемые пожарные шторные конструкции, находящиеся при нормальной эксплуатации открытыми, оснащать электромеханическими узлами (приводы для ворот) автоматического закрытия по сигналу от АУПС (сигнализация) или АУПТ (установка пожаротушения с датчиками).

Автоматика для ворот должна быть с дистанционным и локальным управлением, а также с ручным узлом. Оснащение используется реже для распашных, откатных изделий из-за их значительного веса и инерционности.

Ручные / механические

Огнестойкие ворота с механическим (ручным) типом открывания/закрывания наиболее распространены. Ручной способ перемещения полотна также используется и при наличии автоматики – ручной узел управления должен быть на случай отказа, обесточивания, несрабатывания оборудования.

Установка пожарных ворот: нормы и правила

Основные правила монтажа:

  1. исполнитель с лицензией на противопожарные работы и сервисное обслуживание;
  2. открытие в сторону эвакуационных путей, дверей (наружу);
  3. не применяют горючие герметики/уплотнители – разрешены только НГ материалы, огнестойкая монтажная пена;
  4. степень пожароопасности стройконструкций – K0 (непожароопасные), горючести – НГ или от Г1 до Г3 (но с огнезащитой требуемой степени);
  5. дымогазонепроницаемые механизмы должны сохранять свойства (S) по времени, как у предела огнестойкости;
  6. наличие доводчиков обязательное всегда;
  7. ширина ворот зависит от технической необходимости, но полотно не должно ограничивать пути эвакуации.
